Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: GHC 32*45
Warunki płatności i wysyłki
Minimalne zamówienie: Negocjacja
Cena: Negotiation
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |

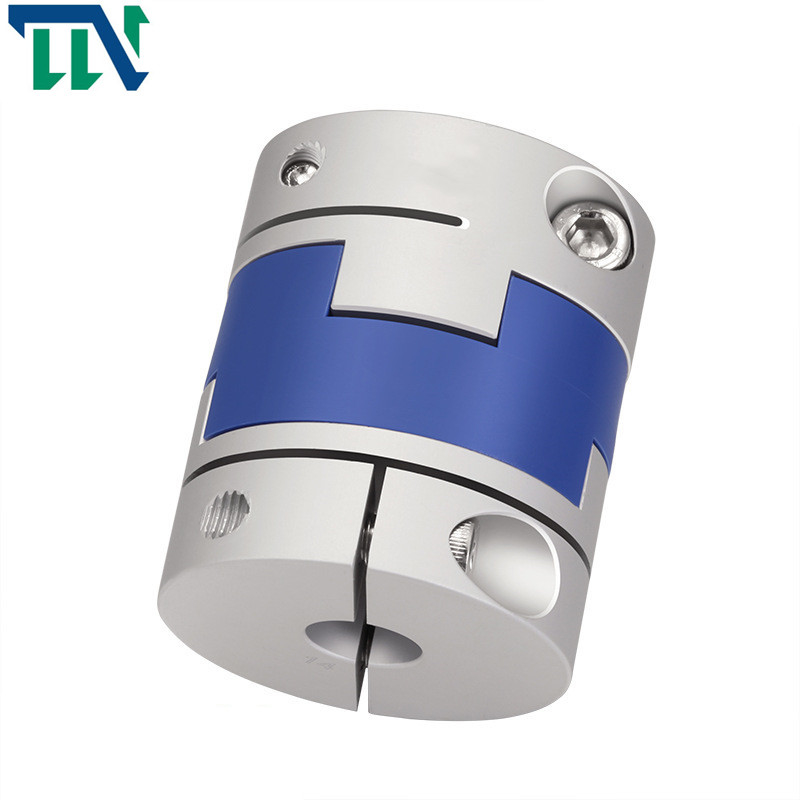

GHC 32X45 Elastyczne sprzęgło krzyżowe wału zaciskowego Oldham do mechanizmu
Parametry produktów
Rysunki produkcyjne
Arkusz danych produkcyjnych
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | F | M | moment dokręcania śrub (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2,5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2,5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2,5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2,5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9,525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9,525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9,525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9,525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Stop aluminium o wysokiej wytrzymałości | PA 6 6 | Zabieg anodowania | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
Wprowadzenie do produktów
Sprzęgło typu Oldham zaprojektowano tak, aby zaciskało się równomiernie wokół wału i zapewniało większą retencję niż stałe sprzęgła śrubowe bez uszkadzania wału.Następnie dokręć śruby mocujące, aby zabezpieczyć.To są sprzęgła Oldhama.Zajmujemy się produkcją wszelkiego rodzaju sprzęgieł wałowych.Dopuszczalne są również złącza niestandardowe.
jego kształt jest lekki i wygodny w montażu, co oszczędza czas na przetwarzanie i produkcję przedsiębiorstw.Po drugie, jest odporny na korozję olejową i może być izolowany elektrycznie.Dostępne są różne elastomery suwakowe.Poślizg między tuleją wału a elementem pośrednim może powodować duże odchylenia promieniowe i kątowe.Specjalna konstrukcja wypukłości pośrodku może pełnić rolę wspierającą i umożliwiać duże odchylenia kątowe bez momentu zginającego, aby zminimalizować obciążenie osiowe
Zasada działania sprzęgła suwaka krzyżowego: dwa wały są wyrównane przez rozwiercanie otworów i śrub, a moment obrotowy jest przenoszony przez ściskanie i ścinanie pręta śruby;Występ na jednej połówce sprzęgła jest wyrównany z rowkiem na drugiej połówce sprzęgła.Śruby łączące dwa półsprzęgła mogą być zwykłymi śrubami klasy i B, a moment obrotowy jest przenoszony przez moment tarcia powierzchni połączenia dwóch półsprzęgów.Generalnie stosuje się stal 45.Po obróbce cieplnej powierzchni poprawia się w pewnym stopniu jej twardość.Jednak niektórzy producenci stosują stal Q275 oddzielnie, więc obróbka cieplna nie jest wymagana.Dwa złącza i płyta pośrednia są połączone.Chociaż nie ma względnego obrotu, wał napędowy pracuje z taką samą prędkością jak wał napędzany, aby zapewnić wydajność pracy.Sprzęgło krzyżowe jest odpowiednie na wiele okazji, takich jak obrotomierz, enkoder, pręt śrubowy i maszyny przemysłowe
Zapraszamy do kontaktu z nami, aby uzyskać więcej informacji!
