Nazwać: |
Sztywne sprzęgło wału |
Model: |
Seria GN |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
waga: |
6g-10g |
Nazwać: |
Sztywne sprzęgło wału |
Model: |
Seria GN |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
waga: |
6g-10g |

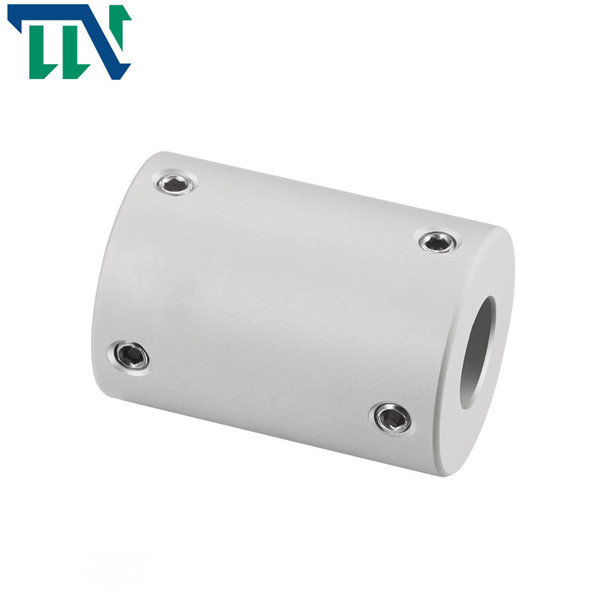

Sztywny elastyczny wałek sprzęgłowy Zestaw metryczny ze stopu aluminium
Cechy produktów
Sprzęgło sztywne jest rodzajem sztywnego sprzęgła skrętnego, które nie ma luzu obrotowego nawet przy obciążeniu łożyska.Nawet w przypadku obciążenia spowodowanego odchyleniem sztywne sprzęgło nadal sztywno przenosi moment obrotowy.
Śruby na kołnierzu sztywnego złącza mogą być wszystkimi śrubami do rozwiercania otworów lub połowa z nich to śruby do rozwiercania otworów, a druga połowa to zwykłe śruby, w zależności od wielkości momentu obrotowego przekładni.
> Zintegrowana struktura, ogólne zastosowanie materiałów ze stopu aluminium o wysokiej wytrzymałości
>Wysoki moment obrotowy, wysoka sztywność
>Typ sztywny zasadniczo nie pozwala na mimośrodowość, dlatego musi być w pełni wyregulowany podczas użytkowania
>Metoda mocowania śruby ustalającej
Changzhou Tianniu Factory jest profesjonalnym producentem złączy śliwkowych, sztywnych, uniwersalnych, krzyżowych, uzwojonych, mieszkowych, z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | F | M | moment dokręcania śrub (NM) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
moment bezwładności (Kg.M2) |
Materiał tulei wału | obróbka powierzchniowa | waga (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4,39x10-7 | Stop aluminium o wysokiej wytrzymałości | Zabieg anodowania | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4,39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1,25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1,25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3,8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3,8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1,15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1,15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1,45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1,8x10-7 | 400 |
