Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: G 28,5*38
Warunki płatności i wysyłki
Minimalne zamówienie: 2 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sztywne sprzęgło wału |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
28,5 mm |
Gwarancja: |
48g |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Nazwać: |
Sztywne sprzęgło wału |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
28,5 mm |
Gwarancja: |
48g |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |

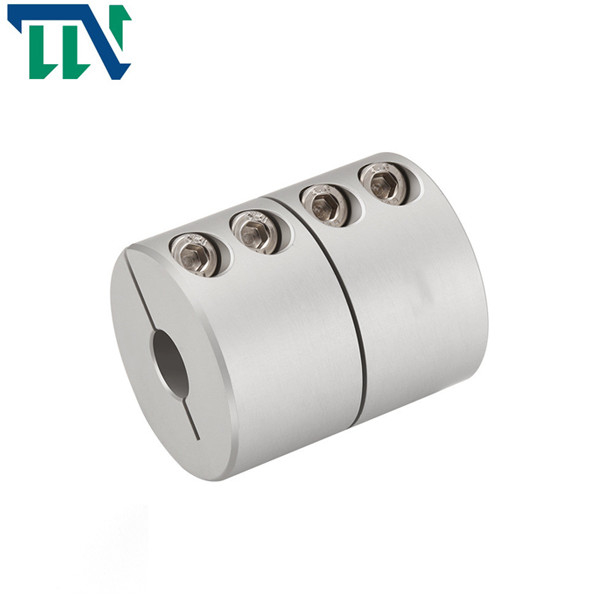

Sztywne mocowanie GNC 28.5X 38 Sprzęgło wału ze stopu aluminium do maszyny
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | F | M | moment dokręcania śrub (NM) |
| GNC-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3,75 | M2,5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3,75 | M2,5 | 1 |
| GNC-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3,75 | M2,5 | 1 |
| GNC-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3,75 | M2,5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28,5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28,5 | 38 | 7,8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7,75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9,525,10,11,12,12,7,14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9,525,10,11,12,12,7,14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
moment bezwładności (Kg.M2) |
Materiał tulei wału | obróbka powierzchniowa | waga (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2,9x10-7 | Stop aluminium o wysokiej wytrzymałości | Zabieg anodowania | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2,9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8,6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8,6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2,7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2,7x10-6 | 43 | ||
| GNC-28,5x38 | 14 | - | - | - | 5500 | 2,5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7,1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1,45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1,45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7,0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7,0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9,0x10-5 | 320 |
Cechy produktów
Sprzęgło kołnierzowe to sztywne sprzęgło, które ma połączyć dwa półsprzęgła z kołnierzami z dwoma wałami za pomocą zwykłych płaskich kluczy, a następnie za pomocą śrub połączyć dwa półsprzęgła w jedno w celu przeniesienia ruchu.i moment obrotowy.Ten rodzaj sprzęgła ma dwie główne formy konstrukcyjne: 1. Opierając się na otworze zawiasowym, aby użyć śrub w celu uzyskania wyrównania dwóch wałów i polegając na drążku śruby, aby wytrzymać wytłaczanie i ścinanie w celu przeniesienia momentu obrotowego;2. opieranie się na półsprzęgle na ramieniu Ramię jest wyrównane z rowkiem na drugiej połówce sprzęgła.Śruby łączące dwa półsprzęgła mogą wykorzystywać zwykłe śruby klasy B i B, a moment obrotowy jest przenoszony przez moment tarcia powierzchni połączeń obu półsprzęgów.
Sprzęgła sztywne dzielą się na sprzęgła kołnierzowe, sprzęgła kołnierzowe z wpustem promieniowym, sprzęgła tulejowe.Sprzęgło kołnierzowe z wpustem promieniowym: użyj wpustów promieniowych i zwykłych śrub do połączenia dwóch połówek sprzęgieł.Sprzęgło tulejowe: użyj wspólnych tulei, aby w jakiś sposób połączyć dwa wały.Sprzęgło zaciskowe: użyj dwóch panewek zaciskowych podzielonych wzdłuż osi, aby w jakiś sposób zacisnąć, aby zrealizować połączenie dwóch wałów Sprzęgło równoległe: sprzęgło, w którym dwa równoległe wały są połączone za pomocą płyty pośredniej przez wał sworznia
> Zintegrowana struktura, ogólne zastosowanie materiałów ze stopu aluminium o wysokiej wytrzymałości
>Wysoki moment obrotowy, wysoka sztywność
>Typ sztywny zasadniczo nie pozwala na mimośrodowość, dlatego musi być w pełni wyregulowany podczas użytkowania
>Metoda mocowania śruby ustalającej
Changzhou Tianniu Factory jest profesjonalnym producentem złączy śliwkowych, sztywnych, uniwersalnych, krzyżowych, uzwojonych, mieszkowych, z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.
