Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: GNC 32*32
Warunki płatności i wysyłki
Minimalne zamówienie: 2 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 3-5 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Sztywne sprzęgło wału |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
32 mm |
Gwarancja: |
55G |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Nazwa: |
Sztywne sprzęgło wału |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
32 mm |
Gwarancja: |
55G |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |

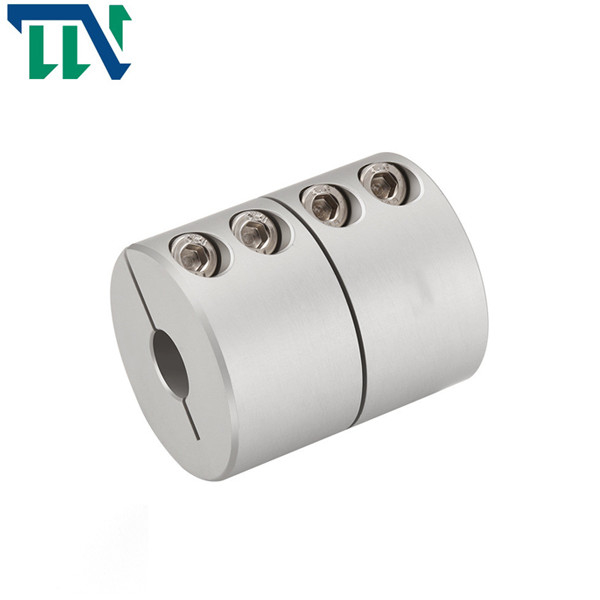

Sztywne mocowanie GNC 32 * 32 Aluminiowe sprzęgło wału
Sztywne mocowanie GNC 28.5X 38 Sprzęgło wału ze stopu aluminium do maszyny
Cechy produktów
Sprzęgło kołnierzowe to sztywne sprzęgło, które ma połączyć dwa półsprzęgła z kołnierzami z dwoma wałami za pomocą zwykłych płaskich kluczy, a następnie za pomocą śrub połączyć dwa półsprzęgła w jedno w celu przeniesienia ruchu.i moment obrotowy.Ten rodzaj sprzęgła ma dwie główne formy konstrukcyjne: 1. Opierając się na otworze zawiasowym, aby użyć śrub w celu uzyskania wyrównania dwóch wałów i polegając na drążku śruby, aby wytrzymać wytłaczanie i ścinanie w celu przeniesienia momentu obrotowego;2. opieranie się na półsprzęgle na ramieniu Ramię jest wyrównane z rowkiem na drugiej połówce sprzęgła.Śruby łączące dwa półsprzęgła mogą wykorzystywać zwykłe śruby klasy B i B, a moment obrotowy jest przenoszony przez moment tarcia powierzchni złączy obu półsprzęgów.
Sprzęgła sztywne dzielą się na sprzęgła kołnierzowe, sprzęgła kołnierzowe z wpustem promieniowym, sprzęgła tulejowe.Sprzęgło kołnierzowe z wpustem promieniowym: użyj wpustów promieniowych i zwykłych śrub do połączenia dwóch połówek sprzęgieł.Sprzęgło tulejowe: użyj wspólnych tulei, aby w jakiś sposób połączyć dwa wały.Sprzęgło zaciskowe: użyj dwóch osłon zaciskowych podzielonych wzdłuż osi, aby w jakiś sposób zacisnąć, aby zrealizować połączenie dwóch wałów Sprzęgło równoległe: sprzęgło, w którym dwa równoległe wały są połączone za pomocą płyty pośredniej przez wał sworznia
Ma zalety prostej konstrukcji, niskiego kosztu i dużego przenoszenia momentu obrotowego.Dlatego jest często używany, gdy prędkość jest niska, nie ma uderzenia, sztywność wału jest duża, a wyrównanie jest dobre.Sprzęgło kołnierzowe (znane również jako sprzęgło kołnierzowe) wykorzystuje śruby do połączenia dwóch sprzęgieł tarczowych kołnierzowych (kołnierzowych), a dwa półsprzęgła są połączone odpowiednio z dwoma wałami z kluczami, aby zrealizować dwa połączenia wałów i przenosić moment obrotowy i ruch.Sprzęgło kołnierzowe ma zalety prostej konstrukcji, wygodnej produkcji, niskich kosztów, niezawodnej pracy, prostego montażu, demontażu i konserwacji, dużego momentu obrotowego przekładni, który może zapewnić wysoką dokładność centrowania obu wałów.Jest zwykle używany do transmisji wału ze stabilnym obciążeniem, dużą prędkością lub wysoką dokładnością transmisji
Changzhou Tianniu Factory jest profesjonalnym producentem złączy śliwkowych, sztywnych, uniwersalnych, krzyżowych, uzwojonych, mieszkowych, z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | F | M | moment dokręcania śrub (NM) |
| GNC-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3,75 | M2,5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3,75 | M2,5 | 1 |
| GNC-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3,75 | M2,5 | 1 |
| GNC-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3,75 | M2,5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28,5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28,5 | 38 | 7,8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7,75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9,525,10,11,12,12,7,14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9,525,10,11,12,12,7,14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr./min |
moment bezwładności (Kg.M2) |
Materiał tulei wału | obróbka powierzchniowa | waga (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2,9x10-7 | Stop aluminium o wysokiej wytrzymałości | Zabieg anodowania | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2,9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8,6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8,6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2,7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2,7x10-6 | 43 | ||
| GNC-28,5x38 | 14 | - | - | - | 5500 | 2,5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7,1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1,45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1,45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7,0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7,0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9,0x10-5 | 320 |
