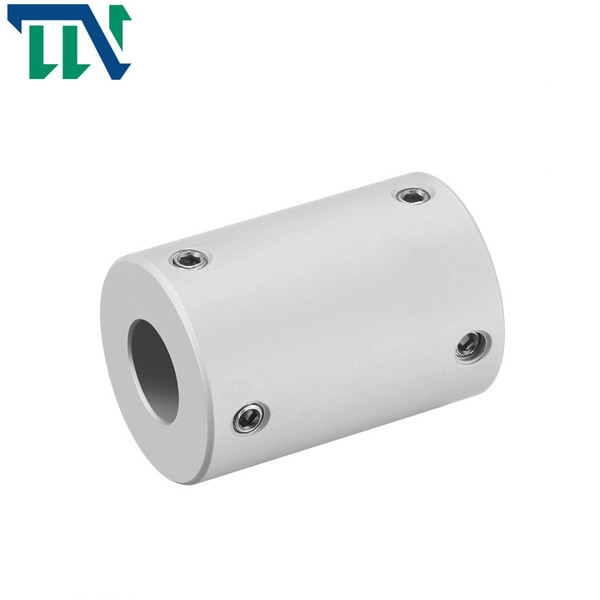

Sprzęgło z pełnym wałem do śruby ustalającej obciążenie osiowe Sztywne sprzęgło wału 20X20mm

Brand Name:	Tianniu
Model Number:	GN2020 GN 2030
MOQ:	2 szt.
Cena £:	negotiable
Delivery Time:	3-5 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO 9001

Nazwać:

Sztywne sprzęgło wału

Model:

Seria GN

Materiał:

Stal aluminiowa

Rozmiar otworu:

20mm

Gwarancja:

12 miesięcy

Materiał elastomerowy:

PA66

Obróbka powierzchniowa:

Utlenianie anodowe

waga:

15-20g

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

10000 miesięcznie

Podkreślić:

sztywne sprzęgło ze śrubą ustalającą

sztywny łącznik wału ze śrubą ustalającą

sztywny łącznik wału 20X20mm

Product Description

Sztywny GN 20X20 30 Rigif sprzęgło wału Setcrew Stop aluminium do CNC

Cechy produktów

Sprzęgło sztywne jest rodzajem sztywnego sprzęgła skrętnego, które nie ma luzu obrotowego nawet przy obciążeniu łożyska.Nawet w przypadku obciążenia spowodowanego odchyleniem sztywne sprzęgło nadal sztywno przenosi moment obrotowy.

Śruby na kołnierzu sztywnego złącza mogą być wszystkimi śrubami do rozwiercania otworów lub połowa z nich to śruby do rozwiercania otworów, a druga połowa to zwykłe śruby, w zależności od wielkości momentu obrotowego przekładni.

Zalety:

1. Lekka, bardzo niska bezwładność i wysoka czułość 2. Bezobsługowa, super olej i odporność na korozję 3. Stop aluminium i materiały ze stali nierdzewnej 4. Dostępne są rodzaje śrub mocujących, rodzaj mocowania i rodzaj separacji 5. Modele produktów o różnych porach rozmiary na obu końcach są również dostępne w magazynie

Changzhou Tianniu Factory jest profesjonalnym producentem złączy śliwkowych, sztywnych, uniwersalnych, krzyżowych, uzwojonych, mieszkowych, z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.

Parametry produktów

Sprzęgło z pełnym wałem do śruby ustalającej obciążenie osiowe Sztywne sprzęgło wału 20X20mm 0

parametr modelu	wspólna średnica otworu d1,d2	D	L	F	M	moment dokręcania śrub (NM)
GN-16X16	3,4,5,6,6.35,7,8	16	16	5	M3	0,7
GN-16x24	4,5,6,6.35,7,8	16	24	6	M3	0,7
GN-20x20	4,5,6,6.35,7,8,9,9.525,10	20	20	5	M3	0,7
GN-20x30	4,5,6,6.35,7,8,9,9.525,10	20	30	7	M4	1,7
GN-25x25	5,6,6.35,7,8,9,9.525,10,12	25	25	8	M4	1,7
GN-25x36	5,6,6.35,7,8,9,9.525,10,12	25	36	9	M4	1,7
GN-32x32	6,6.35,7,8,9,9.525,10,12,12.7,14,15,16	32	32	9	M5	4
GN-32x41	6,6.35,7,8,9,9.525,10,12,12.7,14,15,16	32	41	10	M5	4
GN-40x44	8,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20	40	44	10,5	M5	4
GN-50x55	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	50	55	13	M6	7
GN-50x66	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	50	66	15	M6	7
GN-63x71	12,14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	16	M6	7

parametr modelu	Znamionowy moment obrotowy (NM)*	dopuszczalna ekscentryczność (mm)*	dopuszczalny kąt ugięcia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr/min	moment bezwładności (Kg.M2)	Materiał tulei wału	obróbka powierzchniowa	waga (g)
GN-16x16	5	-	-	-	23000	4,39x10-7	Stop aluminium o wysokiej wytrzymałości	Zabieg anodowania	6
GN-16x24	5	-	-	-	23000	4,39x10-7			10
GN-20x20	10	-	-	-	18000	1,25x10-6			14
GN-20x30	10	-	-	-	18000	1,25x10-6			19
GN-25x25	12	-	-	-	14000	3,8x10-7			25
GN-25x36	12	-	.	-	14000	3,8xl0-7			38
GN-32x32	15	-	-	-	11000	1,15x10-7			60
GN-32x41	15	-	-	-	11000	1,15xl0-7			70
GN-40x44	19	-	-	-	4000	1,45x10-7			118
GN-50x55	45	-	-		4000	2x10-7			235
GN-50x66	45	-	-	-	4000	2x10-7			300
GN-63x71	115	-	-	-	3800	1,8x10-7			400
