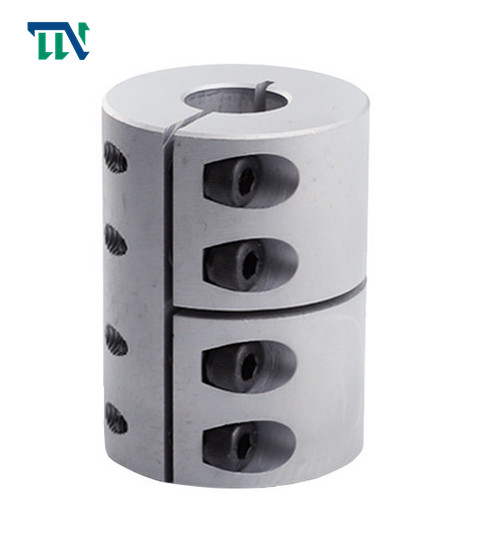

Bezkluczowe sztywne sprzęgło wału Wymiary Dwuczęściowe sprzęgło wału 63 mm

Brand Name:	Tianniu
Model Number:	GNC 63*71
MOQ:	2 szt.
Cena £:	negotiable
Delivery Time:	3-5 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO-9001

Nazwać:

Sztywne sprzęgło wału

Materiał:

Stal aluminiowa

Rozmiar otworu:

63mm

Gwarancja:

12 miesięcy

Materiał elastomerowy:

PA66

Obróbka powierzchniowa:

Utlenianie anodowe

waga:

320g

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

10000 miesięcznie

Podkreślić:

Bezkluczowe sztywne sprzęgło wału

sztywne sprzęgło wału o wymiarach 63 mm

dwuczęściowe sprzęgło wału 63 mm;

Product Description

Sztywne mocowanie GNC 28.5X 38 Sprzęgło wału ze stopu aluminium do maszyny

Cechy produktów

Sprzęgło kołnierzowe to sztywne sprzęgło, które ma połączyć dwa półsprzęgła z kołnierzami z dwoma wałami za pomocą zwykłych płaskich kluczy, a następnie za pomocą śrub połączyć dwa półsprzęgła w jedno w celu przeniesienia ruchu.i moment obrotowy.Ten rodzaj sprzęgła ma dwie główne formy konstrukcyjne: 1. Opierając się na otworze zawiasowym, aby użyć śrub w celu uzyskania wyrównania dwóch wałów i polegając na drążku śruby, aby wytrzymać wytłaczanie i ścinanie w celu przeniesienia momentu obrotowego;2. opieranie się na półsprzęgle na ramieniu Ramię jest wyrównane z rowkiem na drugiej połówce sprzęgła.

> Zintegrowana struktura, ogólne zastosowanie materiałów ze stopu aluminium o wysokiej wytrzymałości
>Wysoki moment obrotowy, wysoka sztywność
>Typ sztywny zasadniczo nie pozwala na mimośrodowość, dlatego musi być w pełni wyregulowany podczas użytkowania
>Metoda mocowania śruby ustalającej

Changzhou Tianniu Factory jest profesjonalnym producentem złączy śliwkowych, sztywnych, uniwersalnych, krzyżowych, uzwojonych, mieszkowych, z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.

Parametry produktów

Bezkluczowe sztywne sprzęgło wału Wymiary Dwuczęściowe sprzęgło wału 63 mm 0

parametr modelu	wspólna średnica otworu d1,d2	D	L	F	M	moment dokręcania śrub (NM)
GNC-16x16	3,4,5,6,6.35,7,8	16	16	3,75	M2,5	1
GNC-16x24	3,4,5,6,6.35,7,8	16	24	3,75	M2,5	1
GNC-20x20	4,5,6,6.35,7,8,9,9.525,10	20	20	3,75	M2,5	1
GNC-20x30	4,5,6,6.35,7,8,9,9.525,10	20	30	3,75	M2,5	1
GNC-25x25	5,6,6.35,7,8,9,9.525,10,12	25	25	6	M3	1,5
GNC-25x36	5,6,6.35,7,8,9,9.525,10,12	25	36	6	M3	1,5
GNC-28,5x38	6,6.35,7,8,9,9.525,10,12,12.7,14	28,5	38	7,8	M4	2,5
GNC-32x32	6,6.35,7,8,9,9.525,10,12,12.7,14,15,16	32	32	7	M4	2,5
GNC-32x41	6,6.35,7,8,9,9.525,10,12,12.7,14,15,16	32	41	7,75	M4	2,5
GNC-40x44	8,9,9,525,10,11,12,12,7,14,15,15,17,18,19,20	40	44	10,5	M5	7
GNC-40x52	8,9,9,525,10,11,12,12,7,14,15,15,17,18,19,20	40	52	10,5	M5	7
GNC-50x55	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	50	55	13	M6	12
GNC-50x66	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	50	66	16	M6	12
GNC-63x71	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35	63	71	16,5	M6	12

parametr modelu	Znamionowy moment obrotowy (NM)*	dopuszczalna ekscentryczność (mm)*	dopuszczalny kąt ugięcia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr/min	moment bezwładności (Kg.M2)	Materiał tulei wału	obróbka powierzchniowa	waga (g)
GNC-16x16	5	-	-	-	1000	2,9x10-7	Stop aluminium o wysokiej wytrzymałości	Zabieg anodowania	7
GNC-16x24	5	-	-	-	9400	2,9x10-7			13
GNC-20x20	10	-	-	-	7500	8,6x10-6			15
GNC-20x30	10	-	-	-	7500	8,6x10-6			25
GNC-25x25	12	-	-	-	6000	2,7x10-6			29
GNC-25x36	12	-	-	-	6000	2,7x10-6			43
GNC-28,5x38	14	-	-	-	5500	2,5x10-6			48
GNC-32x32	15	-	-	-	4700	7,1x10-6			55
GNC-32x41	15	-	-	-	4700	7.1X10-6			65
GNC-40x44	19	-	-	-	4000	1,45x10-5			123
GNC-40x52	19	-	-	-	4000	1,45x10-5			150
GNC-50x55	45	-	-	-	4000	7,0x10-5			240
GNC-50x66	45	-	-	-	4000	7,0x10-5			280
GNC-63x71	100	-	-	-	3500	9,0x10-5			320
