Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z1
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: USD10-90
Szczegóły pakowania: KARTONIKI
Czas dostawy: 3-5 dni roboczych
Zasady płatności: L/C, D/A, D/P, Western Union, MoneyGram, T/T
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z1 |
Ocena precyzji: |
P0 |
Materiał: |
Stal łożyskowa GCr15 |
Średnica wewnętrzna: |
9-500 |
waga: |
0,002-16,5 kg |
Średnica zewnętrzna: |
12-540mm |
Numer modelu: |
Zespół blokujący Z1 |
Ocena precyzji: |
P0 |
Materiał: |
Stal łożyskowa GCr15 |
Średnica wewnętrzna: |
9-500 |
waga: |
0,002-16,5 kg |
Średnica zewnętrzna: |
12-540mm |

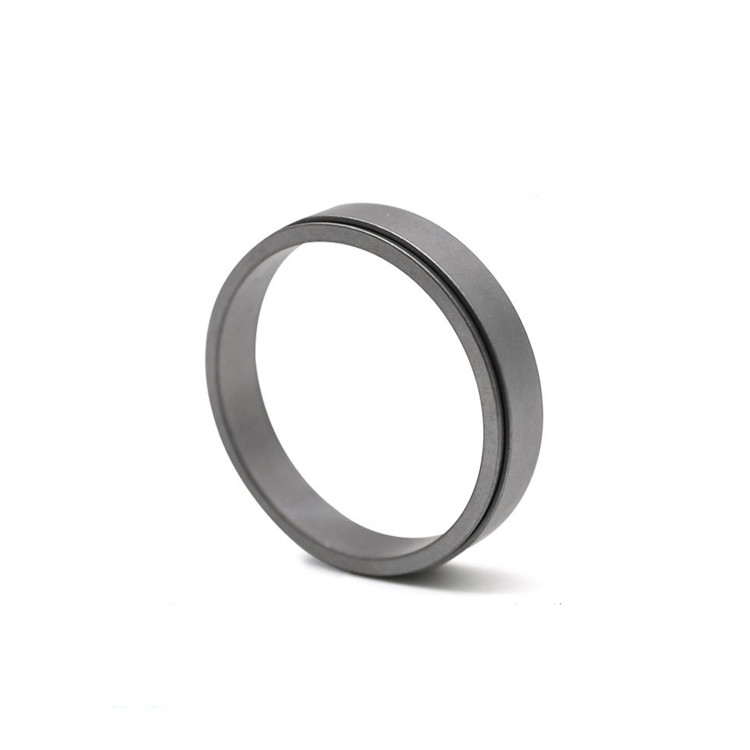

Elementy blokujące Z1 Urządzenie blokujące Brak wpustu Wysoka twardość
Cechy produktów
Połączenie zespołu blokującego jest precyzyjnym, pozbawionym przerw, połączeniem bezkluczowym. Niezawodnie eliminuje wady, takie jak koncentracja naprężeń i klucze toczne spowodowane transmisją klucza.Ma zalety wygodnego i szybkiego pozycjonowania, długiej żywotności i niełatwego do korodowania.Nie ma względnego poślizgu podczas pracy i zużycia.Szczególnie nadaje się do stosowania w różnych precyzyjnych przekładniach i serwonapędach.
Gdy tuleja rozprężna jest zamontowana w kierunku osiowym, może łatwo dostosować wymaganą wielkość położenia w kierunku osiowym i względne położenie części bez żadnego mocowania osiowego.
Wraz z rozszerzeniem zakresu zastosowania, wszelkiego rodzaju skomplikowane formy połączeń w maszynach mogą zostać zastąpione przez specjalne tuleje rozprężne i szczelne.Uprość strukturę przekładni lub stań się integralną częścią elementu mechanicznego, takiego jak bezluzowe sprzęgło membranowe.
Wybór zespołu blokującego może zwiększyć wskaźnik komercjalizacji komputera mainframe, co jest wygodne dla postępu i rozwoju technologii mainframe i aktualizacji produktu.
Kołnierz dylatacyjny może pracować w zakresie temperatur od -30ºC do 200ºC i może być wykonany z różnych materiałów w zależności od środowiska pracy i mediów
Parametry produktów
|
Model |
Pf＝100N/mm2 |
G (kg) |
||||
| d | D | L | ja | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 10 | 13 |
4,5 |
3,7 |
1,4 | 7,0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5,3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3,0 | 22 | 0,01 | ||
| 16 | 20 | 3.2 | 25 | 0,01 | ||
| 17 | 21 | 3.4 | 28 | 0,01 | ||
| 18 | 22 | 3,6 | 32 | 0,01 | ||
| 19 | 24 | 3,8 | 35 | 0,01 | ||
| 20 | 25 | 4.0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4,8 | 56 | 0,01 | ||
| 25 | 30 | 5.0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6,0 | 90 | 0,01 | ||
| 32 | 36 | 6,4 | 100 | 0,01 | ||
| 35 | 40 |
7,0 |
6,0 |
8,2 | 150 | 0,02 |
| 36 | 42 | 8.4 | 160 | 0,02 | ||
| 38 | 44 | 8,6 | 166 | 0,02 | ||
| 40 | 45 |
8,0 |
6,6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10,4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8,6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
当Pf＝100N/mm2时的额定负荷 |
重 量 G (kg) |
||||
| d | D | L | ja | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 48 | 55 |
10 |
8,6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10,4 |
22,0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24,8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12.2 |
32,0 | 1120 | 0,11 |
| 75 | 84 | 34,4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45,0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25,3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
当Pf＝100N/mm2时的额定负荷 |
重 量 G (kg) |
||||
| d | D | L | ja | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 140 | 158 |
28 |
25,3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1,58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34,8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3,52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14,1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
