Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z13
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z13 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0.5-10.66 KG |
Średnica zewnętrzna: |
47-235mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
20-180 mm |
Moment obrotowy (kNm: |
0,5-66 |
Numer modelu: |
Zespół blokujący Z13 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0.5-10.66 KG |
Średnica zewnętrzna: |
47-235mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
20-180 mm |
Moment obrotowy (kNm: |
0,5-66 |

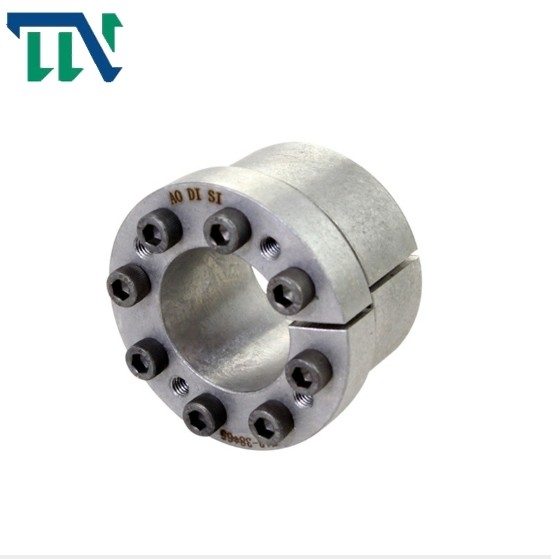

Z13 Najlepiej sprzedający się zespół blokujący Wał blokujący RLK302
Cechy produktów
| Model | Stożkowe elementy mocujące Z13 | |
| Ciśnienie na wale (N/mm2) | 120 | |
| Ciśnienie na piaście (N/mm2) | 92-108 | |
| Obciążenie znamionowe (kN.m) | Siła | 54-270 |
| Moment obrotowy | 0,54-13,3 | |
| Rozmiar wyścigu wewnętrznego (mm) | 20-100 | |
| Rozmiar wyścigu zewnętrznego (mm) | 47-145 | |
| Grubość (mm) | 48-77 | |
| Waga (kg) | 0,51-4,62 | |
Korzyść
Najczęściej używany model w pełnych rozmiarach
Przenoszenie wysokiego momentu obrotowego
Po dokręceniu piasta może poruszać się osiowo
Locking Assembly to nowy rodzaj połączenia.Polega na dokręcaniu śrub o dużej wytrzymałości w celu wytworzenia nadciśnienia między zespołem blokującym a wałem lub między powierzchnią obudowy, czemu towarzyszy tarcie i bezkluczowe urządzenie łączące, które realizuje przenoszenie obciążenia.Ma wiele unikalnych zalet i właściwości w porównaniu z tradycyjną metodą łączenia mechanicznego ogólnie
ingerencja bez wiązania i wiązania
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) jest profesjonalnym dostawcą łożysk sprzęgła jednokierunkowego, podstawowymi produktami są mikro sprzęgło elektromagnetyczne, sprzęgło ogranicznika momentu obrotowego, sprzęgło wału przesuwnego, elastyczne sprzęgło wału napędowego, zespół blokujący i sprzęgła wału, itp.
Działamy w branży łożysk sprzęgła i sprzęgła jednokierunkowego od ponad 10 lat, utrzymując zasadę biznesową produktów dostosowanych do wymagań klientów. Obsługujemy poprzez słuchanie naszych klientów, stosowanie innowacji i budowanie z kunsztem, aby spełnić wszystkie ich potrzeby
Parametry produktów
|
基 本 尺 寸 podstawowe wymiary |
内六角螺钉wewnętrzna śruba z łbem sześciokątnym |
额 定 负 荷 Obciążenie znamionowe |
MA
(Nm) |
Pf (N/mm2) |
G
(kg) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
规 格 rozmiary |
数 量 Ilość |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1,44 1,56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1,64 | 209 | 1,33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2,13 | 213 | 1,24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2,28 | 199 | 1,35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2,43 | 186 | 1,41 | ||||||
| 50 | 80 | 59 | 51 | 34,4 | 30 | 86 | M8 | 6 | 101 | 2,53 | 41 | 179 | 1,44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1,45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4,56 | 224 | 1,55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4,94 | 206 | 1,67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6,5 | 176 | 2,61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7,0 | 165 | 2,75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7,4 9,0 |
83 |
153 165 |
2,89 3,04 |
| 90 | 130 | 137 | 8 | 213 | 9,6 | 157 | 3,18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12,6 | 185 | 3,33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13,3 | 153 | 4,62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14,7 18,4 |
145 |
140 147 |
5,00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25,1 | 171 | 6,46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40,5 | 213 | 7,73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47,0 | 217 | 8.21 | ||||||
| 160 | 210 | 87,5 | 73,5 | 58,5 | 51 | 219 | M14 | 13 | 692 | 54,3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63,0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66,0 | 212 | 10,66 | ||||||
