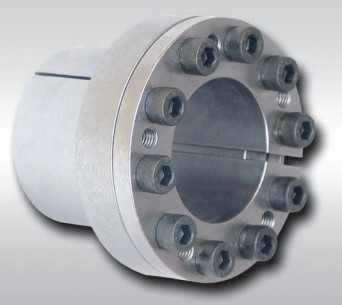

RLK110 Łożysko z nakrętką zabezpieczającą Standardowe urządzenie blokujące wał

Szczegóły produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: Tianniu

Orzecznictwo: ISO-9001

Numer modelu: RLK110

Warunki płatności i wysyłki

Minimalne zamówienie: 2

Cena: negotiable

Szczegóły pakowania: Kartony wysyłane drogą morską samolotem

Czas dostawy: 5-7 dni roboczych

Możliwość Supply: 1000 miesięcznie

Najlepszą cenę
Skontaktuj się teraz
Specyfikacje
Podkreślić:
Numer modelu:
Zespół blokujący RLK110
Materiał:
Stal łożyskowa GCr15
waga:
0,15-4,2
Średnica zewnętrzna:
23-112mm
Grubość (mm):
24-140mm
Rozmiar otworu:
14-90mm
Moment obrotowy (kNm:
0,014-15,7
Numer modelu:
Zespół blokujący RLK110
Materiał:
Stal łożyskowa GCr15
waga:
0,15-4,2
Średnica zewnętrzna:
23-112mm
Grubość (mm):
24-140mm
Rozmiar otworu:
14-90mm
Moment obrotowy (kNm:
0,014-15,7
Opis
RLK110 Łożysko z nakrętką zabezpieczającą Standardowe urządzenie blokujące wał

RLK110 Łożysko z nakrętką zabezpieczającą Standardowe urządzenie blokujące wał



Cechy produktów



Zespół blokujący jest rodzajem bezkluczowego urządzenia łączącego.Jego zasadą i celem jest generowanie ogromnej siły zacisku między pierścieniem wewnętrznym a wałem oraz między pierścieniem zewnętrznym a piastą poprzez działanie śrub napinających o dużej wytrzymałości, aby uzyskać połączenie bezkluczowe między częściami a wałem.Podczas przenoszenia obciążenia moment obrotowy, siła osiowa lub łączne obciążenie są przenoszone przez połączony nacisk zespołu blokującego z częściami i wałami oraz towarzyszące tarcie.Połączenie zespołu blokującego ma następujące zalety: wysoka dokładność centrowania;Wygodny montaż/regulacja/demontaż;Wysoka wytrzymałość, stabilne i niezawodne połączenie;W przypadku przeciążenia może chronić sprzęt przed uszkodzeniem, szczególnie nadaje się do przenoszenia dużych obciążeń.Szeroko stosowany w ciężkich maszynach, energetyce wiatrowej, maszynach pakujących, maszynach drukarskich, obrabiarkach CNC, urządzeniach automatyki i innych dziedzinach.Na przykład: koło pasowe, koło zębate, koło zębate, koło pasowe stożkowe, wirnik, synchroniczne koło pasowe, śmigło, duży i mały wentylator, dmuchawa lub bezpośrednie połączenie z wałem i piastą oraz inne połączenia przekładni.Zastosowanie: gdy piasta musi być połączona z wałem, dokręć śruby, aby produkt poruszał się osiowo i generował siłę promieniową i tarcie, aby spełnić wymagania dotyczące momentu obrotowego.Z procesu łączenia widać, że połączenie interferencyjne wymaga bardzo dokładnych obliczeń, precyzyjnego przetwarzania i ścisłej kontroli temperatury ogrzewania z wyprzedzeniem.Zbyt mały wcisk łatwo spowodować zawodne połączenie, a zbyt duży wcisk łatwo spowodować plastyczne odkształcenie części łączącej.Wysoka precyzja obróbki powierzchni złącza przed montażem zwiększa duże koszty produkcji;Rygorystyczne wymagania dotyczące temperatury podczas montażu zwiększają wkład wyposażenia pomocniczego;Co więcej, gdy łączona część wymaga wymiany, jej demontaż jest bardzo kłopotliwy.Powszechnie stosowaną metodą jest całkowite zniszczenie części, które wymagają wymiany, co łatwo uszkodzić części, które nie wymagają wymiany, co skutkuje większymi stratami.Korzystanie z połączenia zespołu blokującego może całkowicie uniknąć tych problemów.Podczas łączenia potrzebny jest tylko uchwyt momentu obrotowego, aby ilościowo dokręcić śruby o wysokiej wytrzymałości, aby spełnić potrzeby przenoszenia odpowiedniego momentu obrotowego;Podczas demontażu części wystarczy poluzować śruby.Ponadto unika się obróbki rowka wpustowego na wale i piaście oraz zwiększa się wytrzymałość wału i piasty.Kolejną ważną zaletą zespołu blokującego jest to, że może on pełnić rolę ochronną w przypadku przeciążenia.Z testów rozwojowych zespołu blokującego można zauważyć, że gdy obciążenie przekroczy 37% wartości znamionowej, ześlizgnie się i ochroni złącze.





Parametry produktów











podstawowe wymiary

wewnętrzna śruba z łbem sześciokątnym





Obciążenie znamionowe







Pf (N/mm2) A/B





MA



(Nm)







G



(kg)

d D d0 L0 L L1 L2 D1 D2



rozmiary



Ilość

Ft(kN)

A/B

Mt(kN·m) A/B
mm
14 23 28,5 23 14 26 30 38 33 M4   15,5/9,7 0,108/0,068 210/132 4,9 0,15
15 24 32 29 16 36 42 45 40 M6 4 35,5/22,4 0,285/0,179 307/193 17 0,25
16 24 32 29 16 36 42 45 40 M6   35,5/22,4 0,285/0,179 328/206 17 0,26
18 26 34         47 42       0,320/0,200 290/184   0,27
19 27 35 34 18 41 47 49 43 M6 4 35,5/22,4 0,335/0,212 276/174 17 0,30
20 28 36         50 44       0,350/0,224 262/165   0,31
22 32 40         54 48   6   0,353/0,231 155/101   0,38
24 34 42         56 50   6   0,636/0,400 237/149   0,38
25 34 42 41 25 48 54 56 50 M6 6 53,4/33,6 0,665/0,420 228/143 17 0,40
28 39 47 61 55 6 0,745/0,470 204/128 0,41
30 41 49         61 57   6   0,795/0,500 189/119   0,47
32 43 51         65 59   8   1,136/0,715 237/149   0,48
35 47 54         69 62       1.160/0.735 152/99   0,63
38 50 58 45 32 52 58 72 66 M6 8 71,3/44,8 1,223/0,797 140/92 17 0,67
40 53 61 75 69 1,287/0,840 133/87 0,74
42 55 63         78 71       1,352/0,881 127/82   0,78
45 59 69,5         86 80       2,677/1.745 155/102   1,23
48 62 71,5 64 45 72 80 87 81 M8 8 119/77.6 2,855/1,860 145/92 41 1,24
50 65 75,5         92 86       2,975/1,940 140/92   1,40
55 71 81,5         98 92       3.680/2.400 117/77   1,70
60 77 87,5 74 55 82 90 104 98 M8 9 133/87.2 4.015/2.620 107/70 41 1,90
65 84 94,5         111 105       4.350/2.840 100/65   2,20
70 90 101,5         119 113   9 212/139 7.440/4.850 123/81   3,05
75 95 107,0         126 119   9 212/139 7,970/5,200 114/75   3,32
80 100 112,5 87 65 97 107 131 125 M10 12 283/184 11,335/7,39 144/94 83 3,50
85 106 118,5         137 131   12 283/184 12.040/7.85 135/88   3,81
90 112 124,5         144 137   12 283/184 12.750/8.32 128/83   4.20
