Z16 Keyless Locking Device Zacisk zespołu blokady zasilania do drukowania

Szczegóły produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: Tianniu

Orzecznictwo: ISO-9001

Numer modelu: Z16

Warunki płatności i wysyłki

Minimalne zamówienie: 2

Cena: Negotiable

Szczegóły pakowania: Kartony wysyłane drogą morską samolotem

Czas dostawy: 5-7 dni roboczych

Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Możliwość Supply: 1000 miesięcznie

Najlepszą cenę
Skontaktuj się teraz
Specyfikacje
Podkreślić:
Numer modelu:
Zespół blokujący Z16
Materiał:
Stal łożyskowa GCr15
waga:
0.25-100.3 KG
Średnica zewnętrzna:
47-710mm
Grubość (mm):
60-155
Rozmiar otworu:
20-600mm
Moment obrotowy (kNm:
34-3215
Numer modelu:
Zespół blokujący Z16
Materiał:
Stal łożyskowa GCr15
waga:
0.25-100.3 KG
Średnica zewnętrzna:
47-710mm
Grubość (mm):
60-155
Rozmiar otworu:
20-600mm
Moment obrotowy (kNm:
34-3215
Opis

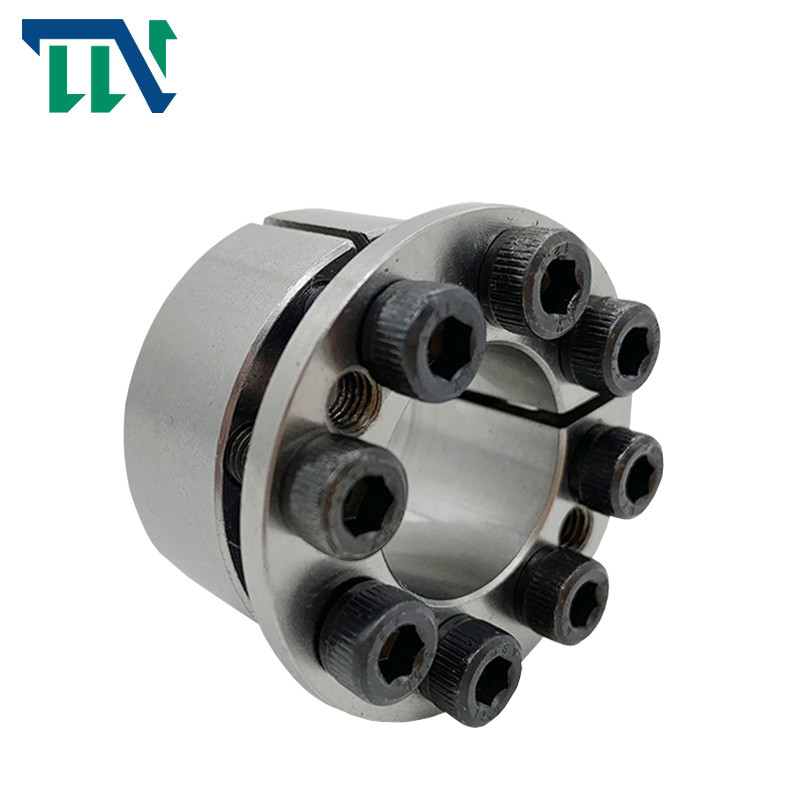

Z16 Keyless Locking Device Zacisk zespołu blokady zasilania do drukowania

Z16 Keyless Locking Device Zacisk zespołu blokady zasilania do drukowania



Cechy produktów



Model
Elementy blokujące Z16
Rozmiar wyścigu wewnętrznego (mm)
20-600mm
Rozmiar wyścigu zewnętrznego (mm)



47-710mm
Grubość (mm)
23-113mm
WAGA (kg)
0,25-104 kg



Głównym celem tulei rozprężnej jest zastąpienie funkcji wielowypustów i pojedynczych wpustów, tak aby zrealizować połączenie między częściami (takie jak koła zębate, koła zamachowe, koła pasowe itp.) a wałem do przenoszenia obciążenia.

Podczas jego używania, poprzez działanie śrub o dużej wytrzymałości, wytwarzana jest ogromna siła trzymająca pomiędzy pierścieniem wewnętrznym a wałem oraz pomiędzy pierścieniem zewnętrznym a piastą.Pod obciążeniem moment obrotowy, siła osiowa lub łączne obciążenie są przenoszone przez łączne ciśnienie

tuleja rozprężna i części oraz towarzysząca siła tarcia.



Metoda instalacji



1. W pierwszej kolejności przetrzeć powierzchnię zespołu blokującego oraz powierzchnię styku części łączonej i równomiernie nałożyć cienką warstwę oleju smarującego (bez dodatku dwusiarczku molibdenu i silikonu).



2. Wciśnij połączoną część na wał, aby osiągnęła pozycję określoną w projekcie.Zamontuj zespół blokujący, który płynnie poluzowuje śrubę w przestrzeni łączącej, aby zapobiec przechylaniu się połączonej części, a następnie dokręć śrubę ręcznie.



3. Do blokowania śrub montażowych należy użyć klucza dynamometrycznego.Dokręcaj śruby po przekątnej, na krzyż i równomiernie i postępuj zgodnie z poniższymi krokami: (1) dokręć z wartością 1 / MA;(2) Dokręcić z wartością 1/2mA;(3) Dokręcić z wartością Ma;(4) Sprawdź wszystkie śruby wartością Ma.





Parametry produktów







Średnica
Obciążenie znamionowe
G (kg)
d
D
L1
L2
L3
L4
L5
Ft
Mt
20
47
20
17
23
29
3
0,28
28
0,26
22
47
20
17
23
29
3
0,31
28
0,25
24
50
20
17
23
29
3
0,34
28
0,28
25
50
20
17
23
29
3
0,35
28
0,3
28
55
20
17
23
29
3
0,52
37
0,32
30
55
20
17
23
29
3
0,56
37
0,31
35
60
20
17
23
29
3
0,74
42
0,34
40
65
20
17
23
29
3
0,93
46
0,38
45
75
24
20
28
36
4
1,56
69
0,64
50
80
24
20
28
36
4
2
78
0,69
55
85
24
20
28
36
4
2,4
86
0,75
60
90
24
20
28
36
4
2,6
86
0,8
65
95
24
20
28
36
4
3.4
104
0,85
70
110
29
24
34
44
5
4,8
137
1,56
75
115
29
24
34
44
5
5.15
137
1,65
80
120
29
24
34
44
5
6.05
151
1,73
85
125
29
24
34
44
5
7
164
1,83
90
130
29
24
34
44
5
7,4
164
1,91
95
135
29
24
34
44
5
7,8
164
1 99
100
145
33
28
38
50
5
10.3
207
2,68
110
1 55
33
28
38
50
5
11,4
207
2,9
120
1 65
33
28
38
50
5
15,8
263
3.1
130
1 80
38
33
43
55
5
19,5
301
4.25
140
1 90
38
33
43
55
5
21
301
4,5
150
200
38
33
43
55
5
25,4
338
4,8
160
21 0
38
33
43
55
5
30
376
5
170
225
43
38
49
63
5
35
412
6,8
180
235
43
38
49
63
5
41,8
464
7,1
190
250
51
46
57
71
5
51,4
541
9,6
200
260
51
46
57
71
5
62
619
10
220
285
55
50
61
77
5
78
714
12,7
240
305
55
50
61
77
5
92
770
13,8
260
325
55
50
61
77
5
112
860
14,8
280
355
65
60
73
91
5
145
1034
22,2
300
375
65
60
73
91
5
175
1164
23,6
320
405
77
72
85
105
5
242
1510
33,4
340
425
77
72
85
105
5
257
1510
35,3
360
455
89
84
99
121
5
338
1880
49
380
475
89
84
99
121
5
360
1890
51,5
400
495
89
84
99
121
5
439
2193
53,8
420
515
89
84
99
121
5
494
2350
56,3
440
545
101
96
113
137
5
566
2572
74,8
460
565
101
96
113
137
5
592
2572
77,8
480
585
101
96
113
137
5
617
2572
81
500
605
101
96
113
137
5
723
2893
84
520
630
101
96
113
137
5
752
2893
91,6
540
650
101
96
113
137
5
781
2893
94,7
560
670
101
96
113
137
5
900
3215
97,9
580
690
101
96
113
137
5
932
3215
101
600
710
101
96
113
137
5
964
3215
104
