Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z12B
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z12B |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
2,3-108 KG |
Średnica zewnętrzna: |
110-695mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
70-600mm |
Moment obrotowy (kNm: |
4,25-731,6 |
Numer modelu: |
Zespół blokujący Z12B |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
2,3-108 KG |
Średnica zewnętrzna: |
110-695mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
70-600mm |
Moment obrotowy (kNm: |
4,25-731,6 |

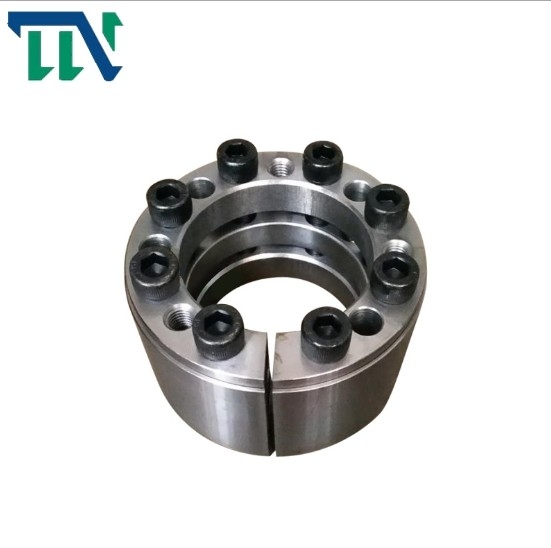

Urządzenie blokujące Z12B Zespół blokujący Wał blokujący do maszyn metalurgicznych
Cechy produktów
Zespół blokujący serii Z wyprodukowany przez firmę Changzhou Tianniu Transmission opiera się na autorytatywnych normach technicznych w Europie i wprowadził kilka twórczych ulepszeń do produktów naukowo.Firma produkuje głównie standardy euro, JB (GB), standardy amerykańskie i różne niestandardowe produkty z serii zespołów zamków.Produkty są eksportowane do Unii Europejskiej, Stanów Zjednoczonych, Australii, Azji Południowo-Wschodniej, Hongkongu i Tajwanu oraz innych krajów i regionów.Obecnie przedsiębiorstwo zajmuje powierzchnię 1000 metrów kwadratowych i dysponuje różnymi obrabiarkami CNC, precyzyjnymi przyrządami pomiarowymi oraz specjalnym sprzętem pomiarowym.Firma sukcesywnie opracowała i wyprodukowała ponad 30 standardowych serii oraz tysiące specyfikacji zestawów zamykających.Jest to profesjonalny producent zespołów zamków na dużą skalę w Chinach
Zespół blokujący serii Z produkowany przez firmę Changzhou tianniu Transmission jest konstrukcją połączenia bezkluczowego.Pod działaniem siły osiowej tuleje wewnętrzne i zewnętrzne kurczą się i rozszerzają ściśle wraz z wałem i piastą, aby wytworzyć tarcie wystarczające do przeniesienia momentu obrotowego i siły osiowej, aby osiągnąć cel działania mechanizmu
Zespół ryglujący to zaawansowany element podstawowy szeroko stosowany w połączeniach mechanicznych pod dużym obciążeniem na świecie.W połączeniu koła i wału jest to bezkluczowe urządzenie łączące, które realizuje przenoszenie obciążenia poprzez dokręcanie śrub o wysokiej wytrzymałości, aby wytworzyć ciśnienie i tarcie między powierzchniami ograniczającymi.
Nadaje się do dużych obciążeń
Szczególnie nadaje się do przemiennego momentu obrotowego
Typowe zastosowania: koło zamachowe, bęben taśmowy
System momentu obrotowego
Instalacja
Zainstaluj 1 tuleję rozprężną 1xt
Zainstaluj 2 tuleje rozprężne 1.9xt
Zainstaluj 3 tuleje rozprężne 2,7xt
Zainstaluj 4 tuleje rozprężne 3,6xt
Parametry produktów
|
基 本 尺 寸 podstawowe wymiary |
内六角螺钉wewnętrzna śruba z łbem sześciokątnym |
额 定 负 荷 Obciążenie znamionowe |
Pf (N/mm2) |
MA
(Nm) |
G
(kg) |
||||||
| d | D | I | L | L1 |
规 格 rozmiary |
数 量 Ilość |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2,3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2,5 |
| 90 | 130 | 11 | 280 | 12,6 | 207 | 2,7 | |||||
| 100 | 145 | 10 | 372 | 18,6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20,5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24,5 | 188 | 4,8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33,8 | 197 | 145 | 6,3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39,0 41,8 |
196 183 |
6,6 7,8 |
||
| 160 | 210 | 16 | 593 | 47,5 | 183 | 9,4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65,0 | 193 | 10,7 | ||
| 180 | 235 | M14 | 765 | 69,0 | 182 | 230 | 11,3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77,5 | 163 | 14,6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15,3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20,2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21,8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23,4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30,0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31,2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48,0 |
| 340 | 425 | 2210 | 376 | 180 | 51,0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69,0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73,0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76,0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80,0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81,0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85,0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88,0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91,0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95,0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98,0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101,0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104,0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108,0 | |||||
