Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z14
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z14 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,09-0,46 kg |
Średnica zewnętrzna: |
25-72mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
14-65mm |
Moment obrotowy (kNm: |
9,2–38,9 |
Numer modelu: |
Zespół blokujący Z14 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,09-0,46 kg |
Średnica zewnętrzna: |
25-72mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
14-65mm |
Moment obrotowy (kNm: |
9,2–38,9 |

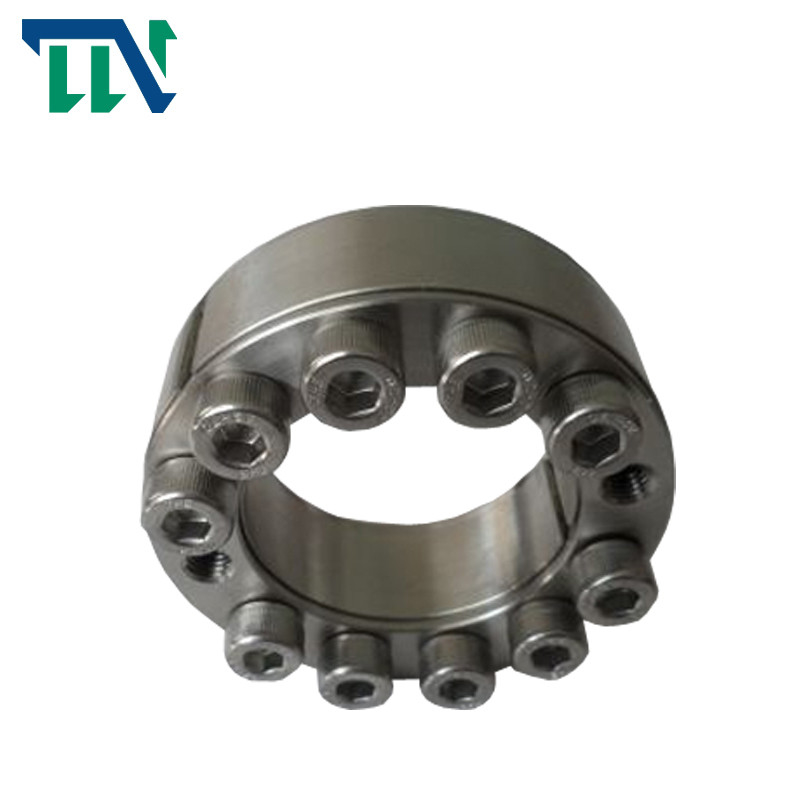

Z14 Bezkluczowe zespoły blokujące Urządzenie blokujące narzędzia do obrabiarek
Cechy produktów
Głównym celem tulei rozprężnej jest zastąpienie funkcji wielowypustów i pojedynczych wpustów, tak aby zrealizować połączenie między częściami (takie jak koła zębate, koła zamachowe, koła pasowe itp.) a wałem do przenoszenia obciążenia.
Podczas jego używania, poprzez działanie śrub o dużej wytrzymałości, wytwarzana jest ogromna siła trzymająca pomiędzy pierścieniem wewnętrznym a wałem oraz pomiędzy pierścieniem zewnętrznym a piastą.Pod obciążeniem moment obrotowy, siła osiowa lub połączone obciążenie są przenoszone przez łączny nacisk tulei rozprężnej i części oraz towarzyszącą siłę tarcia.
|
|||||||||||||||||||||||||||
Środki ostrożności i ponowne użycie
1. Jeśli ten produkt jest używany do podnoszenia maszyn lub ładowany na maszynę, urządzenia zabezpieczające powinny być ustawione w celu zapewnienia bezpieczeństwa.
2. Bezwzględnie zabrania się luzowania śrub pod obciążeniem.
Podczas ponownego użycia zespół blokujący może być używany tylko po potwierdzeniu, że nie ma brudu, korozji i uszkodzeń.Ocena to 12,9
Parametry produktów
|
基 本 尺 寸 podstawowe wymiary |
内 六 角 螺 钉wewnętrzna śruba z łbem sześciokątnym |
额 定 负 荷 Obciążenie znamionowe |
Pf (N/mm2) |
G
(kg) |
||||||||||
| d | D | dr | D1 | L | L0 | L1 | L2 |
规 格 rozmiary |
数 量 Ilość |
MA Nm |
Ft(kN) |
Mt(kN·m) |
||
| mm | ||||||||||||||
| 14 | 64 | 109 | 0,091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2,9 | 9.20 |
74 82 |
95 85 |
0,082 0,072 |
| 19 | 87 | 80 | 0,068 | |||||||||||
| 20 | 150 | 124 | 0,113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 165 | 113 | 0,110 |
| 24 | 180 | 104 | 0,088 | |||||||||||
| 25 | 187 | 100 | 0,144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 210 | 89 | 0,121 |
| 30 | 225 | 83 | 0,105 | |||||||||||
| 32 | 240 | 77 | 0,200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15.00 | 260 | 71 | 0,730 |
| 36 | 270 | 69 | 0,162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 400 | 93 | 0,182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 425 | 88 | 0,223 |
| 42 | 446 | 83 | 0,191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 875 | 115 | 0,400 |
| 48 | 935 | 107 | 0,350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0,410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 1165 | 86 | 0,580 |
| 65 | 1265 | 79 | 0,460 | |||||||||||
