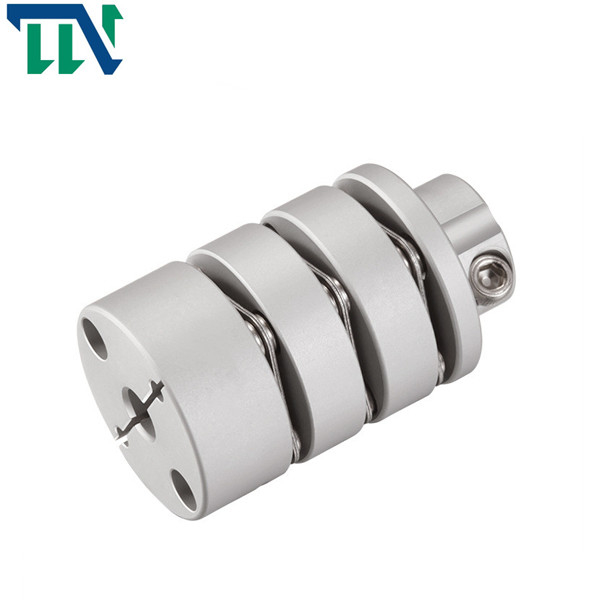

Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GWTS
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Model: |
Złączka śrubowa zestawu pojedynczej membrany GS |
Materiał: |
Stop aluminium |
Struktura: |
Złącze śrubowe membrany |
Rozmiar otworu: |
4-38mm |
Gwarancja: |
12 miesięcy |
Średnica zewnętrzna: |
16-65mm |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Model: |
Złączka śrubowa zestawu pojedynczej membrany GS |
Materiał: |
Stop aluminium |
Struktura: |
Złącze śrubowe membrany |
Rozmiar otworu: |
4-38mm |
Gwarancja: |
12 miesięcy |
Średnica zewnętrzna: |
16-65mm |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Cechy produktów
Sprzęgło membranowe nadaje się do przenoszenia wałów w warunkach pracy o wysokiej temperaturze, wysokiej prędkości i środowisku korozyjnym, takich jak pompy wodne (zwłaszcza pompy chemiczne o dużej mocy), wentylatory, sprężarki, maszyny hydrauliczne, maszyny naftowe, maszyny drukarskie, maszyny włókiennicze, chemiczne maszyny, maszyny górnicze, maszyny metalurgiczne, lotnictwo (helikopter), szybki morski system przenoszenia mocy, turbina parowa, tłokowy system mechanicznego przenoszenia mocy, pojazdy gąsienicowe i agregat prądotwórczy szybki, mechaniczny system przenoszenia dużej mocy, poprzez wyważenie dynamiczne Później stosowane do szybkich wałów transmisyjnych stało się bardziej powszechne.
W porównaniu ze sprzęgłem zębatym, sprzęgło membranowe nie ma względnego poślizgu, nie wymaga smarowania, uszczelniania, hałasu, w zasadzie nie wymaga konserwacji, jest łatwe w produkcji i może częściowo zastąpić sprzęgło zębate.Sprzęgła membranowe są szeroko stosowane w krajach uprzemysłowionych na świecie.W moim kraju normy przemysłu maszynowego zostały sformułowane i zrewidowane zgodnie z nowymi normami branżowymi: JB/T 9147-1999 (zastępując ZB/T J19022-90) Relacja sprzęgieł między momentami obrotowymi.
> Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału, może przeprowadzać precyzyjną kontrolę
> Konstrukcja wydłużająca może skuteczniej kompensować odchylenie promieniowe, kątowe i osiowe
> Zaprojektowany dla serwomechanizmu i silnika krokowego
>Brak szczeliny między połączeniem wału i tulei, ogólnie dla obrotów dodatnich i ujemnych
> Niska bezwładność, odpowiednia do pracy z dużą prędkością
>Membrana wykonana jest ze stali sprężynowej o doskonałej odporności na zmęczenie
>Metoda mocowania śruby zaciskowej
Parametry produktów
| parametr modelu | wspólna średnica otworu d1 | wspólna średnica otworu d2 | D | N | L | LF1 | LF | S | LP | d3 | M | moment dokręcania śrub (NM) |
||
| najmniejszy | maksymalny | najmniejszy | maksymalny | |||||||||||
| GWTS-34x55,9 | 5 | 12 | 5 | 15 | 34 | 21,6 | 55,9 | 12.15 | 14.25 | 3,5 | 9,5 | Φ16 | M3 | 1,5 |
| GWTS-39x65,9 | 6 | 15 | 6 | 19 | 39 | 25 | 65,9 | 15.15 | 14,9 | 4,5 | 11.15 | 19 | M4 | 2,5 |
| GWTS-44x65,9 | 6 | 18 | 6 | 22 | 44 | 29,6 | 65,9 | 15.15 | 14,9 | 4,5 | 11.15 | Φ22,5 | M4 | 2,5 |
| GWTS-56x83,1 | 8 | 24 | 8 | 32 | 56 | 38 | 83,1 | 19,9 | 19,75 | 5,5 | 13.45 | Φ32,5 | M5 | 7 |
| GWTS-68x97,6 | 10 | 30 | 10 | 38 | 68 | 46 | 97,6 | 24 | 23,35 | 6,3 | 15,65 | Φ38.3 | M6 | 12 |
| GWTS-82x128.1 | 16 | 38 | 16 | 45 | 82 | 56 | 128,1 | 30.15 | 30 | 8 | 21,95 | Φ45 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr./min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GWTS-34x55,9 | 3 | 0,02 | 1 | ±0,20 | dziesięć tysięcy | 2000 | 6.01x10-5 | Stop aluminium o wysokiej wytrzymałości | SUS 3 0 4 Stal sprężynowa | Zabieg anodowania | 78 |
| GWTS-39x65,9 | 6 | 0,02 | 1 | ±0,25 | dziesięć tysięcy | 4500 | 1,49x10-5 | 140 | |||
| GWTS-44x65,9 | 9 | 0,02 | 1 | ±0,30 | dziesięć tysięcy | 5200 | 2,25x10-5 | 184 | |||
| GWTS-56x83,1 | 25 | 0,02 | 1 | ±0,40 | dziesięć tysięcy | 11000 | 7,23x10-5 | 355 | |||
| GWTS-68x97,6 | 60 | 0,02 | 1 | ±0,45 | dziesięć tysięcy | 19000 | 2,02x10-4 | 620 | |||
| GWTS-82x128.1 | 100 | 0,02 | 1 | ±0,55 | dziesięć tysięcy | 22000 | 5,95x10-4 | 1200 |
