Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GLT
Warunki płatności i wysyłki
Minimalne zamówienie: 2 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Model: |

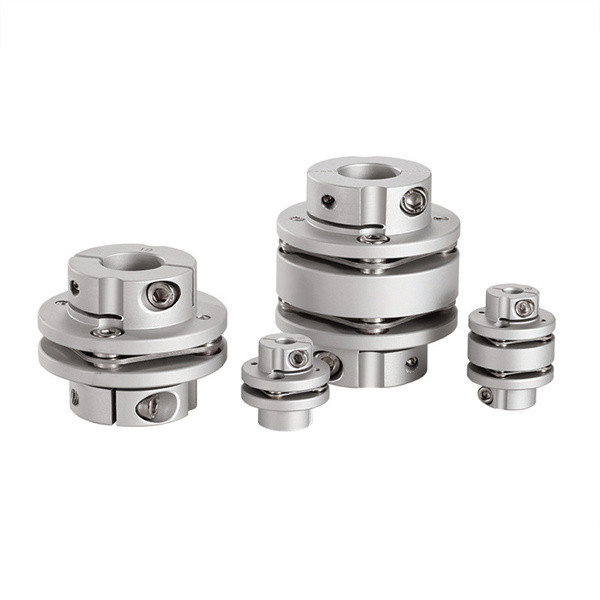

Dwustopniowe sprzęgło zaciskowe z podwójną membraną GLT |
Materiał: |
Stop aluminium |
Struktura: |
krokowy zacisk z podwójną membraną |
Rozmiar otworu: |
34-82mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Model: |
Dwustopniowe sprzęgło zaciskowe z podwójną membraną GLT |
Materiał: |
Stop aluminium |
Struktura: |
krokowy zacisk z podwójną membraną |
Rozmiar otworu: |
34-82mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Cechy produktów
Powierzchnia złącza jest utleniona, otwór wewnętrzny jest dokładny, przenoszenie momentu obrotowego jest duże, a elastyczność dobra.Membrana środkowa wykonana jest z materiału 304, a elastomer z poliuretanu sprowadzanego z Niemiec.
Sprzęgło membranowe kompensuje względne przemieszczenie dwóch połączonych wałów poprzez elastyczne odkształcenie membrany.Jest to wysokowydajne sprzęgło elastyczne z metalowym elementem elastycznym.Nie wymaga smarowania, ma zwartą strukturę, wysoką wytrzymałość, długą żywotność, brak luzu obrotowego i nie ma na nie wpływu temperatura i zanieczyszczenie olejem.Charakteryzuje się kwasoodpornością, odpornością na alkalia i odpornością na korozję.Nadaje się do przenoszenia wału w warunkach pracy o wysokiej temperaturze, dużej prędkości i środowisku korozyjnym. Jest szeroko stosowany do przenoszenia wału różnych urządzeń mechanicznych, takich jak pompa wodna (zwłaszcza pompa dużej mocy i pompa chemiczna), wentylator, sprężarka, maszyny hydrauliczne , maszyny naftowe, maszyny drukarskie, maszyny włókiennicze, maszyny chemiczne, maszyny górnicze, maszyny metalurgiczne, lotnictwo (helikopter), szybki system przenoszenia mocy na statku, mechaniczny system przenoszenia mocy tłoków z turbiną parową, pojazd gąsienicowy i szybki i szybki agregat prądotwórczy mechaniczny układ przeniesienia napędu o dużej mocy, po dynamicznym wyważaniu, jest szeroko stosowany w szybkich wałach przekładniowych;
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | N | L | LF | d3 | LP | S | M | moment dokręcania śrub (NM) |
| GLT-34x37,5 | 5,6,6.35,7,8,9,9.525,10,11,12, | 34 | 21,6 | 37,5 | 12.15 | Φ16 | 6,8 | 3.2 | M3 | 1,5 |
| GLT-39x48 | 6,8,9,9,525,10,11,12,12,7,14,15 | 39 | 25 | 48 | 15.15 | 19 | 9,3 | 4,5 | M4 | 2,5 |
| GLT-44x48 |
6,8,9,9,525,10,11,12,12,7,14,15,1 6,17,18 |
44 | 29,6 | 48 | 15.15 | Φ22,5 | 9,3 | 4.2 | M4 | 2,5 |
| GLT-56x61 | 10,12,12.7,14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19.90 | Φ32,5 | 10,8 | 5.2 | M5 | 7 |
| GLT-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | Φ38.3 | 14 | 6 | M6 | 12 |
| GLT-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30.15 | Φ45 | 22,3 | 7,7 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GLT-34x37,5 | 2 | 0,12 | 1,5 | ±0,18 | 10000 | 2200 | 6,95x10-6 | Stop aluminium o wysokiej wytrzymałości | SUS 3 0 4 Stal sprężynowa | Zabieg anodowania | 49 |
| GLT-39x48 | 4,5 | 0,15 | 1,5 | ±0,23 | 10000 | 4500 | 1,7x10-5 | 85 | |||
| GLT-44x48 | 6,75 | 0,17 | 1,5 | ±0,27 | 10000 | 5500 | 2,8x10-5 | 107 | |||
| GLT-56x61 | 20 | 0,17 | 1,5 | ±0,36 | 10000 | 11000 | 8,7x10-5 | 196 | |||
| GLT-68x74 | 50 | 0,18 | 1,5 | ±0,4 | 9000 | 23000 | 2,3x10-4 | 375 | |||
| GLT-82x98 | 90 | 0,18 | 1,5 | ±0,5 | 8000 | 38000 | 1,2x10-3 | 645 |
