Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GM
Warunki płatności i wysyłki
Minimalne zamówienie: 2 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Model: |

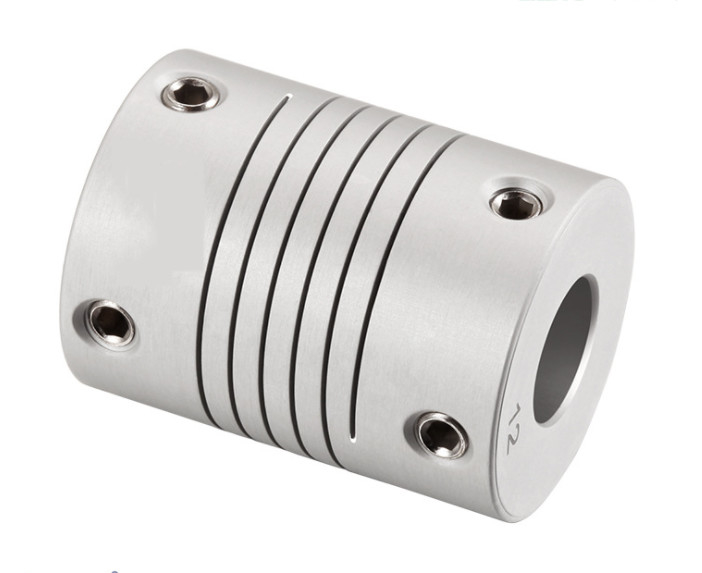

GM śruba gwintowana sprzęgło śrubowe sprzęgło uzwojenia |
Materiał: |
Stop aluminium |
Rozmiar otworu: |
12-50mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Model: |
GM śruba gwintowana sprzęgło śrubowe sprzęgło uzwojenia |
Materiał: |
Stop aluminium |
Rozmiar otworu: |
12-50mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Cechy produktów
Sprzęgła wału są podzielone na następujące najczęściej spotykane kategorie w zależności od typu:
Metalowe sprzęgło membranowe: odpowiednie do serwosilników, enkoderów, reduktorów planetarnych, śrub kulowych, sprężarek, mikserów, maszyn papierniczych, robotów i innych urządzeń mechanicznych.Sprzęgło w kształcie śliwki: odpowiednie do enkoderów, systemów serwo, napędów wrzecion silnikowych, maszyn pakujących, napędów obrabiarek, pomp i innych maszyn.Sprzęgło mieszkowe: odpowiednie do enkoderów, obrabiarek CNC, systemów pozycjonowania, śrub kulowych, tarcz indeksujących, przekładni planetarnych.Sprzęgło sprężynowe: odpowiednie do enkoderów obrotowych, silników krokowych, prętów śrubowych itp. Sprzężenie równoległe: odpowiednie do łączenia silników krokowych, enkoderów, prętów śrubowych itp. Sprzęgło krzyżowe: odpowiednie do obrotomierza, enkodera, śruby, obrabiarki i innych maszyn .Sprzęgło uniwersalne, sprzęgło sztywne.
> Zintegrowana struktura, ogólne zastosowanie materiałów ze stopu aluminium o wysokiej wytrzymałości
>Elastyczne działanie kompensuje odchyłki promieniowe, kątowe i osiowe
>Projekt sprężynowy, z efektem buforowym
>Specjalna konstrukcja dla enkodera, mikrosilnika
>Metoda mocowania śruby ustalającej
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | L1 | L2 | F | M | moment dokręcania śrub (NM) |
| GM-12xl8,5 | 2,3,4,5,6,6,35 | 12 | 18,5 | 1,8 | 0,4 | 3,5 | M3 | 0,7 |
| GM-15,5x21 | 3,4,5,6,6.35,7 | 15,5 | 21 | 2 | 0,4 | 3,3 | M3 | 0,7 |
| GM-15,5x23 | 3,4,5,6,6.35,7 | 15,5 | 23 | 2 | 0,4 | 3,6 | M3 | 0,7 |
| GM-19,1x19,1 | 4,5,6,6.35,7,8 | 17,5 | 23 | 2 | 0,4 | 3,6 | M4 | 1,7 |
| GM-17,5x23 | 4,5,6,6.35,7,8,10 | 19,1 | 19,1 | 2 | 0,4 | 3 | M4 | 1,7 |
| GM-19,5x24,5 | 6,6,35,7,8,9,9,525,10 | 19,5 | 24,5 | 2 | 0,4 | 3,3 | M4 | 1,7 |
| GM-25x32 | 5,6,6,35,7,8,9,9,525,10,11,12,12,7 | 25 | 32 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-25,4x25,4 | 6,6,35,7,8,9,9,525,10,11,12,12,7 | 25,4 | 25,4 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-28,6x28,6 | 8,9,9,525,10,11,12,12,7,14 | 28,6 | 28,6 | 2,75 | 0,4 | 4.2 | M4 | 1,7 |
| GM-32x32 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18 | 32 | 32 | 2,75 | 0,4 | 5,5 | M4 | 1,7 |
| GM-32x41 | 8,9,9,525,10,11,12,12,7,14,15,16,17,18 | 32 | 41 | 2,75 | 0,4 | 6,8 | M4 | 1,7 |
| GM-38,7x38,1 | 8,10,11,12,12.7,14,15,16,17,18,19,20,22 | 38,1 | 38,1 | 3 | 0,4 | 5.2 | M5 | 4 |
| GM-42x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3,5 | 0,4 | 8,5 | M6 | 7 |
| GM-50x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3,5 | 0,5 | 8,5 | M6 | 7 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | obróbka powierzchniowa | waga (g) |
| GM-12xl8,5 | 0,3 | 0,15 | 3 | ± 0,2 | 30000 | 40 | 8,0x10-7 | Stop aluminium o wysokiej wytrzymałości | Zabieg anodowania | 4 |
| GM-15,5x21 | 0,5 | 0,15 | 3 | ± 0,2 | 25000 | 80 | 2,8x10-7 | 7,7 | ||
| GM-15,5x23 | 0,5 | 0,15 | 3 | ± 0,2 | 25000 | 50 | 2,9x10-7 | 9,3 | ||
| GM-17,5x23 | 0,6 | 0,15 | 3 | ± 0,2 | 25000 | 85 | 3,5x10-7 | 12,7 | ||
| GM-19,1x19,1 | 0,9 | 0,15 | 3 | ± 0,2 | 24000 | 130 | 7,2x10-7 | 11,6 | ||
| GM-19,5x24,5 | 1 | 0,15 | 3 | ± 0,2 | 19000 | 150 | 8,1x10-7 | 16 | ||
| GM-25x32 | 2 | 0,15 | 3 | ± 0,2 | 15000 | 300 | 3,5x10-7 | 32 | ||
| GM-25,4x25,4 | 2 | 0,15 | 3 | ± 0,2 | 14000 | 360 | 2,3x10-6 | 26 | ||
| GM-28,6x28,6 | 2 | 0,15 | 3 | ± 0,2 | 14000 | 380 | 2,3x10-6 | 39 | ||
| GM-32x32 | 3 | 0,15 | 3 | ± 0,2 | 13000 | 380 | 2,5x10-6 | 57 | ||
| GM-32x41 | 4 | 0,15 | 3 | ± 0,2 | 12000 | 450 | 9,6x10-6 | 65 | ||
| GM-38,7x38,1 | 6,5 | 0,15 | 3 | ± 0,2 | 9500 | 400 | 2,7x10-5 | 97 | ||
| GM-42x50 | 8 | 0,15 | 3 | ± 0,2 | 9000 | 500 | 7,2x10-3 | 185 | ||
| GM-50x50 | 20 | 0,15 | 3 | ± 0,2 | 8000 | 785 | 8.1x10-5 | 220 |
