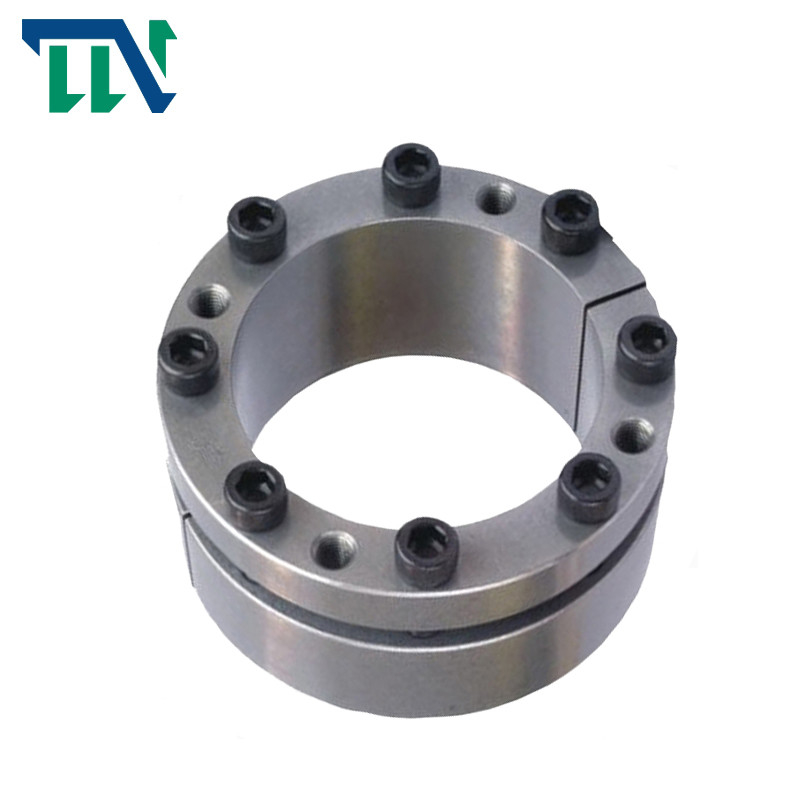

Zespół blokujący wał Z3 Keyless dla przemysłu spożywczego lekkiego

Brand Name:	Tianniu
Model Number:	Z3
MOQ:	2
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	L/C, D/A, D/P, T/T, MoneyGram, Western Union

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO-9001

Numer modelu:

Zespół blokujący Z3

Materiał:

Stal

Waga:

2,8 kg

Średnica zewnętrzna:

47-235

Grubość (mm):

34-78

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

1000 miesięcznie

Podkreślić:

Zespół blokad wału Z3 Tianniu

zespół blokad wału Tianniu bez klucza

zespół blokad Z3 Tianniu

Product Description

Z3 Keyless Locking Assembles Urządzenie blokujące dla przemysłu spożywczego lekkiego

Cechy produktów

Zespół blokujący jest rodzajem bezkluczowego urządzenia łączącego.Jego zasadą i celem jest generowanie ogromnej siły zaciskowej między pierścieniem wewnętrznym a wałem oraz między pierścieniem zewnętrznym a piastą poprzez działanie śrub napinających o dużej wytrzymałości, aby uzyskać połączenie bezkluczowe między częściami a wałem.Podczas przenoszenia obciążenia moment obrotowy, siła osiowa lub łączne obciążenie obu tych elementów są przenoszone przez połączony nacisk zespołu blokującego z częściami i wałami oraz towarzyszące tarcie.Połączenie zespołu blokującego ma następujące zalety: wysoka dokładność centrowania;Wygodna instalacja/regulacja/demontaż;Wysoka wytrzymałość, stabilne i niezawodne połączenie;W przypadku przeciążenia może chronić sprzęt przed uszkodzeniem, szczególnie nadaje się do przenoszenia dużych obciążeń.Szeroko stosowany w ciężkich maszynach, energetyce wiatrowej, maszynach pakujących, maszynach drukarskich, obrabiarkach CNC, urządzeniach automatyki i innych dziedzinach.Na przykład: koło pasowe, koło zębate, koło zębate, koło pasowe stożkowe, wirnik, synchroniczne koło pasowe, śmigło, duży i mały wentylator, dmuchawa lub bezpośrednie połączenie z wałem i piastą oraz inne połączenia przekładni.Zastosowanie: gdy piasta musi być połączona z wałem, dokręć śruby, aby produkt poruszał się osiowo i generował siłę promieniową i tarcie, aby spełnić wymagania dotyczące momentu obrotowego.Z procesu łączenia widać, że połączenie interferencyjne wymaga bardzo dokładnych obliczeń, precyzyjnego przetwarzania i ścisłej kontroli temperatury ogrzewania z wyprzedzeniem.Zbyt mały wcisk łatwo powoduje zawodne połączenie, a zbyt duży wcisk łatwo powoduje plastyczne odkształcenie części łączącej.Wysoka precyzja obróbki powierzchni złącza przed montażem zwiększa duże koszty produkcji;Rygorystyczne wymagania dotyczące temperatury podczas montażu zwiększają wkład wyposażenia pomocniczego;Co więcej, gdy łączona część wymaga wymiany, jej demontaż jest bardzo kłopotliwy.Powszechnie stosowaną metodą jest całkowite zniszczenie części, które wymagają wymiany, co łatwo uszkodzić części, które nie wymagają wymiany, co skutkuje większymi stratami.Korzystanie z połączenia zespołu blokującego może całkowicie uniknąć tych problemów.Podczas łączenia potrzebny jest tylko uchwyt momentu obrotowego, aby ilościowo dokręcić śruby o wysokiej wytrzymałości, aby spełnić potrzeby przenoszenia odpowiedniego momentu obrotowego;Podczas demontażu części wystarczy poluzować śruby.Ponadto unika się obróbki rowka wpustowego na wale i piaście oraz zwiększa się wytrzymałość wału i piasty.Kolejną ważną zaletą zespołu blokującego jest to, że może on pełnić rolę ochronną w przypadku przeciążenia.Z testów rozwojowych zespołu blokującego można zauważyć, że gdy obciążenie przekroczy 37% wartości znamionowej, ześlizgnie się i ochroni złącze.

Parametry produktów

podstawowe wymiary					wewnętrzna śruba z łbem sześciokątnym		Obciążenie znamionowe		Pf (N/mm2)	M_A (Nm)	G (kg)
d	D	L	L₁	L₂	rozmiary	Ilość	F₁(kN)	M_t(kN·m)
mm					rozmiary	Ilość	F₁(kN)	M_t(kN·m)
20	47	37	31	21,7	M6	4	30	0,30	287	17	0,27
22	47					4	30	0,33	260		0,29
25	50					5	35	0,44	287		0,30
28	55							0,49	256		0,36
30	55							0,53	239		0,34
35	60					6	45	0,81	246		0,38
40	65						45	0,94	215		0,41
45	75	46	38	25,3	M8		80	1,86	283	41	0,70
50	80						80	2,07	255		0,76
55	85					8	90	2,54	270		0,82
60	90						90	2,77	247		0,88
65	95						105	3,58	261		0,94
70	110	60	50	33,4	M10		140	5.10	244	83	2.10
75	115							5,46	228		2,20
80	120							5,85	214		2.30
85	125						175	7.45	230		2,40
90	130						175	7,90	217		2,60
95	135					10	205	9.90	257		2,70
100	145	68	58	40,8			220	11.00	192		3,70
105	150							11,55	210		3.90
110	155							12.10	175		4.00
120	165					12	260	15,70	192		4.30
125	170				M12	10	320	17.50	189	145	4.80
130	180							20,70	188		5.90
140	190							22.50	175		6.30
150	200	77	65	45,4		12	380	28,50	196		6,70

Zespół blokujący wał Z3 Keyless dla przemysłu spożywczego lekkiego 0
