Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z4
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z4 |
Materiał: |
Stal |
Waga: |
3,3-49 kg |
Średnica zewnętrzna: |
120-390 |
Grubość (mm): |
62-136 |
Rozmiar otworu: |
70-300 |
Moment obrotowy (kNm: |
6,85-245 |
Numer modelu: |
Zespół blokujący Z4 |
Materiał: |
Stal |
Waga: |
3,3-49 kg |
Średnica zewnętrzna: |
120-390 |
Grubość (mm): |
62-136 |
Rozmiar otworu: |
70-300 |
Moment obrotowy (kNm: |
6,85-245 |

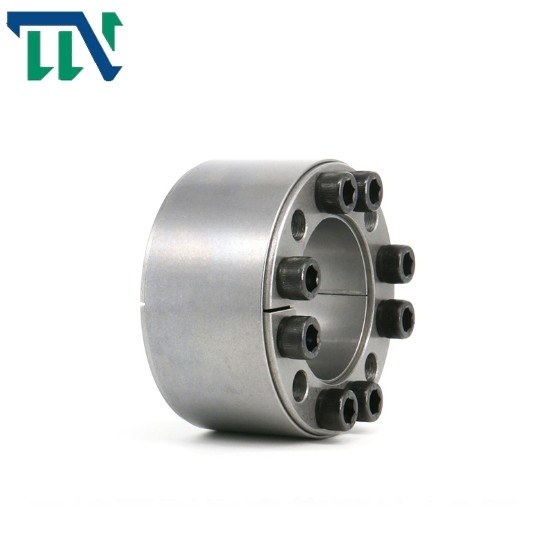

Z4 Bezkluczowe urządzenie blokujące Elementy blokujące Zespół zaciskowy
Cechy produktów
Zespół blokujący to zaawansowana podstawa mechaniczna, która jest szeroko stosowana na świecie
do sprzężenia mechanicznego przy różnych obciążeniach.Stany Zjednoczone, Niemcy, Japonia
a kraje z bardziej rozwiniętym przemysłem po raz pierwszy zastosowały tę nową technologię w
ciężkie maszyny.Został rozszerzony na różne inne branże maszynowe.
Locking Assembly rozpoczął działalność na arenie międzynarodowej na początku lat siedemdziesiątych.Chiny opracowały
produkt we wczesnych latach 80., a następnie promował go i stosował w różnych ciężkich maszynach.
W ciągu ostatnich sześciu lat Chiny sformułowały ogólne Zgromadzenie Blokujące
Standard GB5867-86.Nasza firma Tianniu rozpoczęła kompleksowe badania i
opracowanie różnych tulei rozprężnych tego standardu w 1987 roku. Po prawie 20
lat praktyki, zrealizowaliśmy opracowanie wszystkich rodzajów ekspansji
rękawy w tym standardzie.I promowany w przemyśle tekstylnym, opakowaniowym, spożywczym, lekkim,
metalurgia, papiernictwo, poligrafia, obrabiarki, centra obróbcze, kuźniarka
narzędzia i maszyny metalurgiczne oraz maszyny ogólne i inne maszyny,
zdobył dobrą reputację i promował produkty przemysłu maszynowego.umiejętności ulepszone.
I może opracować niestandardowy zespół blokujący zgodnie ze specjalnymi potrzebami użytkownika
Parametry produktów
|
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe |
Pf (N/mm2) |
MA
(Nm) |
G
(kg) |
||||||
| d | D | ja | L | L1 |
rozmiary |
Ilość |
F1(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6.85 | 201 | 145 | 3,3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11,65 | 263 | 145 | 3,7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13.00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19.70 | 213 | 230 | 7,2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22,60 | 242 | 230 | 7,7 |
| 120 | 180 | 15 | 482 | 28,90 | 222 | 230 | 8,3 | ||||
| 125 | 185 | 15 | 480 | 30,00 | 212 | 230 | 8,5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31.20 | 205 | 230 | 8,8 |
| 140 | 200 | 18 | 574 | 40,20 | 227 | 230 | 9,3 | ||||
| 150 | 210 | 18 | 572 | 42,90 | 212 | 230 | 10,0 | ||||
| 160 | 230 | 18 | 800 | 64,00 | 227 | 355 | 14,9 | ||||
| 170 | 240 | 18 | 795 | 67,80 | 214 | 355 | 15,7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83,00 | 235 | 355 | 16,4 |
| 190 | 260 | 21 | 921 | 88,00 | 223 | 355 | 17,2 | ||||
| 200 | 270 | 24 | 1050 | 105,00 | 242 | 355 | 18,8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23,0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 485 | 27,7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153.00 | 198 | 485 | 29,8 |
| 250 | 330 | 27 | 1282 | 160,20 | 205 | 485 | 31,0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32,0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230,00 245,00 |
192 179 |
690 690 |
46,0 49,0 |
