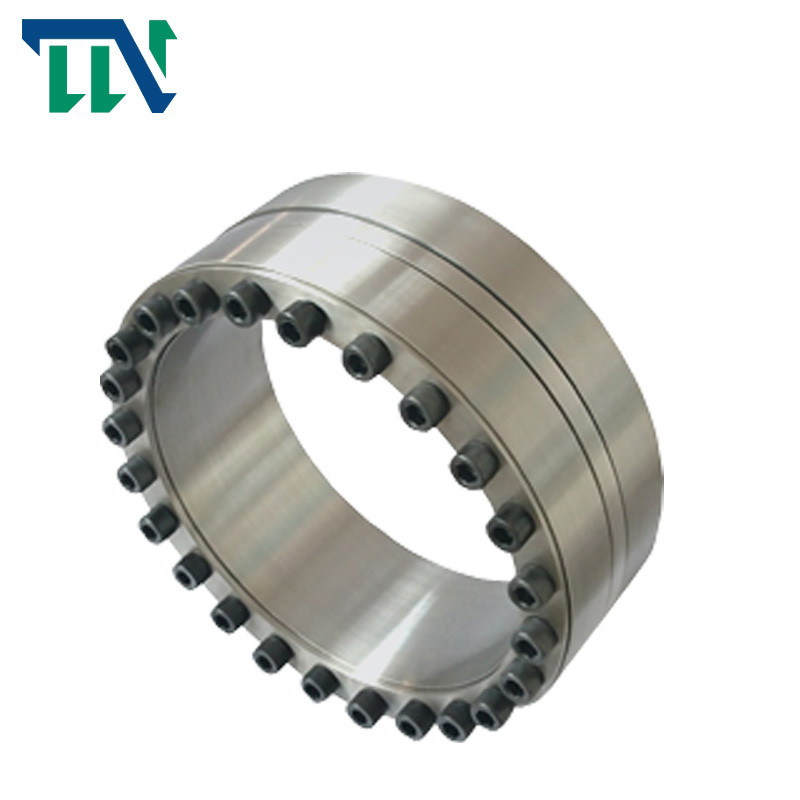

Zespół blokujący z5 Zespoły blokujące bezkluczykowe Zasilanie

Zespoły blokujące bezkluczykowe Z5 Urządzenie blokujące zasilanie

Cechy produktów

Dobór zespołu blokującego powinien spełniać następujące wymagania:

A. Moment obrotowy przekładni: MT ≥ M

B. Siła osiowa łożyska: ft ≥ FX

C. Siła transmisji: ft ≥ f2x + (MD / 2x10-3) 2

D. Siła promieniowa łożyska: Pt ≥ FR / d1x103, gdzie:

M ￣ moment do przeniesienia, kn · m;

FX ￣ przenoszona siła osiowa, kn;

FT ￣ przenoszona siła promieniowa, kn;

Znamionowy moment obrotowy zespołu blokującego MT ￣, kn · m;

Znamionowa siła osiowa zespołu blokującego FT ￣;KN;

d.|średnica wewnętrzna i szerokość pierścienia wewnętrznego zespołu blokującego, mm;

Nacisk na powierzchnię złącza pomiędzy zespołem blokującym Pt￣ a wałem, N / mm2

Instrukcje dotyczące ochrony

1. Po instalacji pokryj odsłoniętą powierzchnię końcową zespołu blokującego i łeb śruby plamą oleju antykorozyjnego.W przypadku maszyn pracujących na wolnym powietrzu lub w złym środowisku pracy, odsłoniętą powierzchnię końcową tulei rozprężnej należy regularnie pokrywać olejem antykorozyjnym.

2. W przypadku zespołu blokującego, który musi pracować w środowisku korozyjnym, należy zastosować specjalną ochronę (taką jak dodanie nakładki), aby zapobiec rdzewieniu zespołu blokującego.

Środki ostrożności i ponowne użycie

1. Jeśli ten produkt jest używany do podnoszenia maszyn lub ładowany na maszynę, urządzenia zabezpieczające powinny być ustawione w celu zapewnienia bezpieczeństwa.

2. Bezwzględnie zabrania się luzowania śrub pod obciążeniem.

Podczas ponownego użycia zespół blokujący może być używany tylko po potwierdzeniu, że nie ma brudu, korozji i uszkodzeń.Ocena to 12,9

Parametry produktów
