Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z6
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z5 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,29-6,7 kg |
Średnica zewnętrzna: |
47-200 |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
55-80 |
Moment obrotowy (kNm: |
145-1600 |
Numer modelu: |
Zespół blokujący Z5 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,29-6,7 kg |
Średnica zewnętrzna: |
47-200 |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
55-80 |
Moment obrotowy (kNm: |
145-1600 |

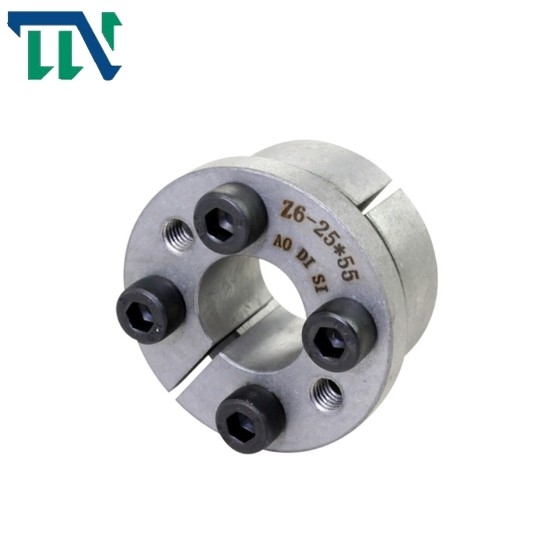

Śruba regulacyjna zespołu zamka Z6 z blokadą zasilania zespołu zamka
Cechy produktów
Połączenie zespołu blokującego może wytrzymać duże obciążenia.Jego strukturę można ułożyć w różne style.Aby spełnić wymagania dotyczące obciążenia instalacji, jeden zespół blokujący nie wystarczy, a wiele serii może być używanych w połączeniu.
Połączenie zespołu blokującego jest precyzyjnym, pozbawionym przerw i bezkluczowym połączeniem.Niezawodnie eliminuje wady, takie jak koncentracja naprężeń i toczenie klawiszy, spowodowane transmisją klucza.Ma zalety wygodnego i szybkiego pozycjonowania, długiej żywotności i niełatwego do korodowania.Nie ma względnego poślizgu podczas pracy i zużycia.Szczególnie nadaje się do stosowania w różnych precyzyjnych przekładniach i serwonapędach
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) jest profesjonalnym dostawcą łożysk sprzęgła jednokierunkowego, podstawowymi produktami są mikro sprzęgło elektromagnetyczne, sprzęgło ogranicznika momentu obrotowego, sprzęgło wału przesuwnego, elastyczne sprzęgło wału napędowego, zespół blokujący i sprzęgła wału, itp.
Działamy w branży łożysk sprzęgła i sprzęgła jednokierunkowego od ponad 10 lat, utrzymując zasadę biznesową produktów dostosowanych do wymagań klientów. Obsługujemy poprzez słuchanie naszych klientów, stosowanie innowacji i budowanie z kunsztem, aby spełnić wszystkie ich potrzeby
Parametry produktów
|
podstawowe wymiary |
śruba wewnętrzna z łbem sześciokątnym |
Obciążenie znamionowe |
Pf (N/mm2) |
MA
(Nm) |
G
(kg) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
rozmiary |
Ilość |
Ft(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37,4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37,4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1,050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52,4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52,4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61,0 | 1,060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61,0 | 1.150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61,0 | 1,220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1,540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1.650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1,760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1,830 | 195 | 41 | 1,02 | ||||||||
