Numer modelu: |
Zespół blokujący Z7 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,2-22 kg |
Średnica zewnętrzna: |
50-300 |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
24-175 |
Moment obrotowy (kNm: |
162-45000 |
Numer modelu: |
Zespół blokujący Z7 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,2-22 kg |
Średnica zewnętrzna: |
50-300 |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
24-175 |
Moment obrotowy (kNm: |
162-45000 |

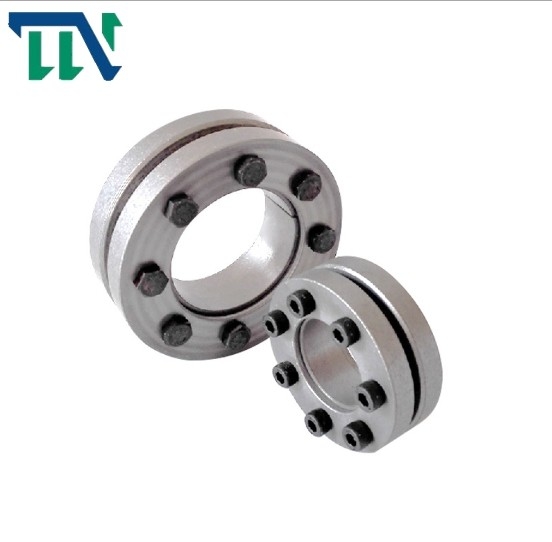

Zespół blokujący urządzenia blokującego Z7 Tuleja rozprężna Piasta blokująca wałek
Cechy produktów
Zespół blokujący serii Z wyprodukowany przez firmę Changzhou Tianniu Transmission opiera się na autorytatywnych normach technicznych w Europie i wprowadził kilka twórczych ulepszeń do produktów naukowo.Firma produkuje głównie standardy euro, JB (GB), standardy amerykańskie i różne niestandardowe produkty z serii zespołów zamków.Produkty są eksportowane do Unii Europejskiej, Stanów Zjednoczonych, Australii, Azji Południowo-Wschodniej, Hongkongu i Tajwanu oraz innych krajów i regionów.Obecnie przedsiębiorstwo zajmuje powierzchnię 1000 metrów kwadratowych i dysponuje różnymi obrabiarkami CNC, precyzyjnymi przyrządami pomiarowymi oraz specjalnym sprzętem pomiarowym.Firma sukcesywnie opracowała i wyprodukowała ponad 30 standardowych serii oraz tysiące specyfikacji zestawów zamykających.Jest to profesjonalny producent zespołów zamków na dużą skalę w Chinach
Zespół blokujący serii Z produkowany przez firmę Changzhou tianniu Transmission jest konstrukcją połączenia bezkluczowego.Pod działaniem siły osiowej tuleje wewnętrzne i zewnętrzne kurczą się i rozszerzają ściśle wraz z wałem i piastą, aby wytworzyć tarcie wystarczające do przeniesienia momentu obrotowego i siły osiowej, aby osiągnąć cel działania mechanizmu.
Cechy: dobre centrowanie połączenia;Podczas montażu nie jest wymagane ogrzewanie;Wygodnie jest zdemontować lub wyregulować względną pozycję między wałem a piastą;Brak koncentracji stresu;Silna nośność.Zastosowanie: piasta połączona z wałem pełni funkcję szczelnego zamykania po dokręceniu śrubami.Ponieważ produkt jest powierzchnią stożkową lub strukturą stożkową, zmienia się w siłę promieniową poprzez ruch siły osiowej, co powoduje tarcie i spełnia wymagania dotyczące momentu obrotowego.Podczas demontażu poluzuj wszystkie śruby.Nie ma potrzeby wykręcania śrub.Następnie wkręć odpowiednie śruby w otwór demontażowy za pomocą klucza imbusowego i poluzuj zdemontowane części.
Parametry produktów
|
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe |
MA
(Nm) |
G
(kg) |
mi (mm) |
||||
| d | D | I | H |
rozmiary |
F1(kN) | Mt(kN·m) | |||
| mm | |||||||||
| 24 | 50 | 14 | 18 | M5×15 | 21 | 0,21 | 5 | 0,2 | 2 |
| 30 | 60 | 16 | 20 | M5×18 | 27 | 0,34 | 5 | 0,3 | 2 |
| 36 | 72 | 18 | 22 |
M6×20 |
38 | 0,57 | 12 | 0,4 | 2 |
| 44 | 80 | 20 | 24 | 44 | 0,78 | 12 | 0,6 | 2 | |
| 50 | 90 | 22 | 26 | M6×22 | 58 | 1,16 | 12 | 0,8 | 2 |
| 55 | 100 |
23 |
29 |
M6×25 |
67 | 1,52 | 12 | 1,1 | 3 |
| 62 | 110 | 80 | 2.00 | 12 | 1,3 | 3 | |||
| 68 | 115 | 91 | 2,5 | 12 | 1,4 | 3 | |||
| 75 | 138 |
25 |
31 |
M8×30 |
106 | 3.2 | 29 | 1,7 | 3 |
| 80 | 145 | 120 | 3,9 | 29 | 1,9 | 3 | |||
| 90 | 155 | 30 | 38 | 171 | 6.00 | 29 | 3,3 | 4 | |
| 100 | 170 | 34 | 43 | M8×35 | 200 | 7,5 | 29 | 4,7 | 4,5 |
| 110 | 185 | 39 | 49 |
M10×40 |
225 | 9 | 58 | 5,9 | 5 |
| 125 | 215 | 42 | 53 | 53 | 13 | 58 | 8,3 | 5,5 | |
| 140 | 230 | 46 | 58 | M12×45 | 352 | 17,6 | 100 | 10 | 7 |
| 155 | 263 | 50 | 62 | M12×50 | 454 | 25,0 | 100 | 15 | 7 |
| 165 | 290 |
56 |
68 |
M16×55 |
583 | 35,0 | 240 | 22 | 7 |
| 175 | 300 | 677 | 44,0 | 240 | 22 | 7 | |||
| 185 | 330 |
71 |
85 |
M16×65 |
857 | 60 | 240 | 37 | 8 |
| 195 | 350 | 1013 | 76 | 240 | 41 | 8 | |||
| 200 | 350 | 1084 | 84 | 240 | 41 | 8 | |||
| 220 | 370 | 88 | 103 | M16×75 | 1309 | 108 | 470 | 54 | 10 |
| 240 | 405 | 92 | 107 | M20×80 | 1533 | 138 | 470 | 67 | 10 |
| 260 | 430 | 103 | 119 | M20×85 | 1840 | 184 | 470 | 82 | 10 |
| 280 | 460 | 114 | 132 | M20×95 | 2227 | 245 | 470 | 102 | 12 |
| 300 | 485 |
122 |
140 |
M20×110 |
2442 | 293 | 470 | 118 | 12 |
| 320 | 520 | 2720 | 340 | 470 | 131 | 12 | |||
| 340 | 570 | 134 | 155 | 3308 | 430 | 470 | 186 | 12 | |
| 350 | 590 |
140 |
159 |
3572 | 500 | 470 | 204 | 12 | |
| 360 | 590 | 3793 | 550 | 470 | 204 | 12 | |||
