Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z9
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z9 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,24-146 KG |
Średnica zewnętrzna: |
47-495mm |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
19-1000mm |
Moment obrotowy (kNm: |
14-1000 |
Numer modelu: |
Zespół blokujący Z9 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,24-146 KG |
Średnica zewnętrzna: |
47-495mm |
Grubość (mm): |
37-77 |
Rozmiar otworu: |
19-1000mm |
Moment obrotowy (kNm: |
14-1000 |

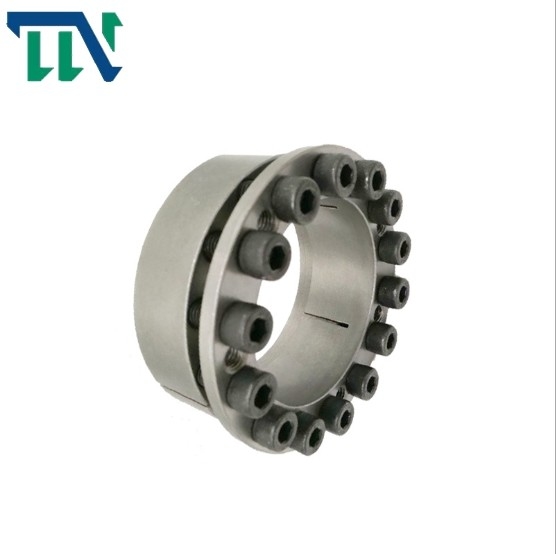

Z9 Power Lock Keyless Power Lock Sprzęgło blokujące używane w bębnie kopalnianym
Cechy produktów
Zespół blokujący jest rodzajem bezkluczowego urządzenia łączącego.Jego zasadą i celem jest generowanie ogromnej siły zacisku między pierścieniem wewnętrznym a wałem oraz między pierścieniem zewnętrznym a piastą poprzez działanie śrub napinających o dużej wytrzymałości, aby uzyskać połączenie bezkluczowe między częściami a wałem.Podczas przenoszenia obciążenia moment obrotowy, siła osiowa lub łączne obciążenie są przenoszone przez połączony nacisk zespołu blokującego z częściami i wałami oraz towarzyszące tarcie.Połączenie zespołu blokującego ma następujące zalety: wysoka dokładność centrowania;Wygodny montaż/regulacja/demontaż;Wysoka wytrzymałość, stabilne i niezawodne połączenie;W przypadku przeciążenia może chronić sprzęt przed uszkodzeniem, szczególnie nadaje się do przenoszenia dużych obciążeń.
Metoda instalacji
1. W pierwszej kolejności przetrzeć powierzchnię zespołu blokującego oraz powierzchnię styku części łączonej i równomiernie nałożyć cienką warstwę oleju smarującego (bez dodatku dwusiarczku molibdenu i silikonu).
2. Wciśnij połączoną część na wał, aby osiągnęła pozycję określoną w projekcie.Zamontuj zespół blokujący, który płynnie poluzowuje śrubę w przestrzeni łączącej, aby zapobiec przechylaniu się połączonej części, a następnie dokręć śrubę ręcznie.
3. Do blokowania śrub montażowych należy użyć klucza dynamometrycznego.Dokręcaj śruby po przekątnej, na krzyż i równomiernie i postępuj zgodnie z poniższymi krokami: (1) dokręć z wartością 1 / MA;(2) Dokręcić z wartością 1/2mA;(3) Dokręcić z wartością Ma;(4) Sprawdź wszystkie śruby z wartością Ma
Parametry produktów
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe |
Pf (N/mm2) |
MA
(Nm) |
G
(kg) |
|||||||
d | D | L | L1 | mi | B |
rozmiary |
Ilość |
F1(kN) | Mt(kN·m) | |||
mm | ||||||||||||
100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
9.60 | 102 |
145 |
4,7 |
110 | 155 | 10.50 | 93 | 5.1 | ||||||||
120 | 165 | 9 | 216 | 13.00 | 96 | 5,5 | ||||||
130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.80 | 100 | 7,5 | |
140 | 190 | 20.20 | 94 | 7,9 | ||||||||
150 | 200 | 21,60 | 88 | 8.4 | ||||||||
160 | 210 | 15 | 360 | 28,80 | 101 | 8,9 | ||||||
170 | 225 | 16 | 383 | 32,60 | 101 | 10,5 | ||||||
180 | 235 | 18 | 431 | 38,80 | 108 | 11,0 | ||||||
190 | 250 |
69 |
94 |
81 |
M14×75 |
15 | 493 | 46,80 | 106 |
230 |
14,3 | |
200 | 260 | 16 | 526 | 52,80 | 100 | 15,0 | ||||||
220 | 285 | M16×75 | 14 | 640 | 70 | 119 |
355 |
17,8 | ||||
240 | 305 |
86 |
112 |
7 |
98 |
M16×90 |
16 | 731 | 88 | 96 | 23,2 | |
260 | 325 | 18 | 822 | 107 | 103 | 24,8 | ||||||
280 | 355 |
94 |
120 |
8 |
106 |
M16×100 |
20 | 910 | 128 | 96 | 33 | |
300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
320 | 405 |
109 |
142 |
125 |
M20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
380 | 475 | 337 | 109 | 75 | ||||||||
400 | 495 | 355 | 101 | 78 | ||||||||
420 | 515 | 22 | 1980 | 410 | 107 | 82 |
