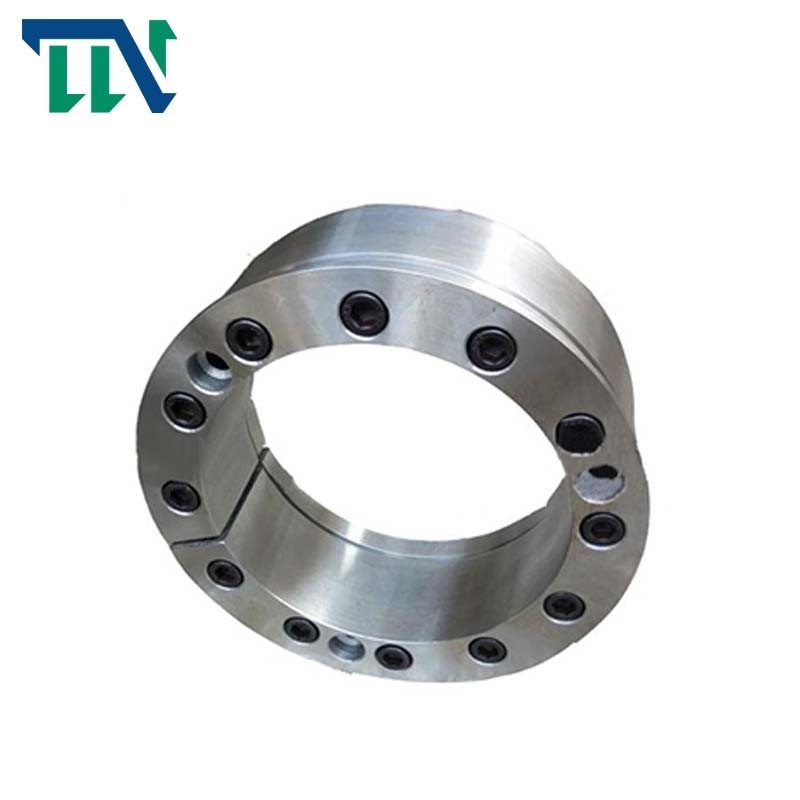

Zespół blokujący wał Z10 do urządzeń automatyki

Name: Zespół blokujący wał Z10 do urządzeń automatyki
Brand: Tianniu
SKU: Z10
Rating: 5 (182 reviews)

Szczegóły produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: Tianniu

Orzecznictwo: ISO-9001

Numer modelu: Z10

Warunki płatności i wysyłki

Minimalne zamówienie: 2

Cena: Negotiable

Szczegóły pakowania: Kartony wysyłane drogą morską samolotem

Czas dostawy: 5-7 dni roboczych

Możliwość Supply: 1000 miesięcznie

Najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Zespół blokujący wał Z10, zespół blokujący Z10, zespół blokujący wał do urządzeń automatyki


Numer modelu:	Zespół blokujący Z10	Materiał:	Stal łożyskowa GCr15
waga:	0,06-22 kg	Średnica zewnętrzna:	32-300mm
Grubość (mm):	37-77	Rozmiar otworu:	12-180mm
Moment obrotowy (kNm:	14-1000

Numer modelu:	Zespół blokujący Z10
Materiał:	Stal łożyskowa GCr15
waga:	0,06-22 kg
Średnica zewnętrzna:	32-300mm
Grubość (mm):	37-77
Rozmiar otworu:	12-180mm
Moment obrotowy (kNm:	14-1000

Opis

Zespół blokujący wał Z10 do urządzeń automatyki

Zespół blokujący urządzenie blokujące Z10 do urządzeń automatyki

Cechy produktów

Szczególną uwagę należy zwrócić na kolejność montażu podczas montażu zespołu blokującego pozałożysko sprzęgła zębatego.Łożyska precyzyjne powinny również zwracać uwagę na końce dodatnie i ujemne.Jeśli zostaną zamontowane odwrotnie, nastąpi nierównowaga dynamiczna i wpłynie to na działanie łożysk.

Pozycjonowanie osiowe ultraprecyzyjnych łożysk kulkowych skośnych na wale lub w gnieździe łożyska zwykle wykorzystuje nakrętki zabezpieczające lub zaślepki.Tezespół blokującywymagają wysokiej dokładności geometrycznej i dobrej wytrzymałości mechanicznej, aby zapewnić stabilne podparcie i pozycjonowanie.

Moment dokręcania Mt dla precyzyjnych nakrętek zabezpieczających lub śrub pokrywy końcowej musi być wystarczająco duży, aby zapewnić, że wszystkie elementy (w tym łożyska) są ustawione bez zniekształceń lub uszkodzeń.- Gdy precyzyjne łożyska kulkowe skośne są ustawiane osiowo za pomocą precyzyjnych nakrętek zabezpieczających lub zaślepek końcowych, należy zastosować następującą procedurę, aby upewnić się, że wszystkie łożyska znajdują się w pełnym położeniu, a siła blokująca została przywrócona do poziomu wymaganego do oszacowania.

Wina i leczenie

Ze względu na długotrwałe przenoszenie dużego momentu obrotowego w pracy, tuleja rozprężna łatwo powoduje odkształcenia zmęczeniowe metalu, powodując zużycie zmęczeniowe pomiędzy tuleją a łącznikami.Jednocześnie ze względu na dużą spiekalnicę trudno go naprawić.Aby rozwiązać te problemy, do napraw na miejscu można zastosować kompozyty polimerowe.Relacja dopasowania między częściami a stanem pracy i zużyciem sprzętu ogólnie ma odpowiedni związek między częściami a procesem naprawy formy.

Naprawa dzieli się głównie na następujące etapy: po pierwsze, zużyte części czopu i wewnętrzny otwór przekładni są oczyszczane, suche i szorstkie, a pierwotny kolor metalu jest odsłonięty.Powierzchnia średnicy wału jest pokryta polimerowym materiałem naprawczym 2211f, zeskrobana linijką i zestalona;Powierzchnię wewnętrznego otworu przekładni należy poddać obróbce, a polimerowy materiał naprawczy metalu należy nałożyć w celu wygładzenia i zestalenia śladu zużycia;Po podgrzaniu i zestaleniu materiału powierzchnia materiału jest polerowana i wyrównywana, a jako forma używany jest wewnętrzny pierścień zespołu blokującego

Dopasuj naprawioną część powierzchni średnicy wału do rozmiaru, wypoleruj krawędź stopy, a następnie zmierz naprawiony rozmiar;Wreszcie, wewnętrzne i zewnętrzne pierścienie zespołu blokującego są pokryte polimerowymi materiałami naprawczymi z metalu do ogólnego montażu.

Parametry produktów

Zespół blokujący wał Z10 do urządzeń automatyki 0

Średnica					Śruby z łbem gniazdowym	Obciążenie znamionowe		Moment dokręcania śrub	Waga
d	D	dw	I	h	d1	Ft	Mt	MA(Nm)	(Kg)
12	32	10	9	11	M5×8	8	0,038	5	0,06
14	37	12	9	11	M5×8	9	0,052	5	0,08
16	41	14	12	15	M5×12	13	0,09	5	0,12
18	44	15	12	15	M5×12	10	0,08	5	0,12
18	44	16	12	15	M5×12	14	0,112	5	0,12
20	47	17	12	15	M5×12	16	0,14	5	0,15
20	47	18	12	15	M5×12	20	0,184	5	0,15
24	50	19	14	18	M5×12	17	0,16	5	0,2
24	50	20	14	18	M5×12	20	0,2	5	0,2
24	50	22	14	18	M5×12	25	0,28	5	0,2
30	60	24	1 6	20	M5×12	23	0,28	5	0,3
30	60	25	1 6	20	M5×12	25	0,32	5	0,3
30	60	26	1 6	20	M5×12	27	0,36	5	0,3
36	72	28	18	22	M6×16	37	0,55	12	0,4
36	72	30	18	22	M6×16	43	0,68	12	0,4
36	72	31	18	22	M6×16	46	0,74	12	0,4
44	80	34	20	24	M6×16	41	0,7	12	0,6
44	80	35	20	24	M6×16	44	0,77	12	0,6
44	80	36	20	24	M6×16	47	0,85	12	0,6
50	90	38	22	26	M6×16	55	1,1	12	0,8
50	90	40	22	26	M6×16	64	1,32	12	0,8
50	90	42	22	26	M6×16	72	1,54	12	0,8
55	100	42	23	29	M6×16	54	1.13	12	1,1
55	100	45	23	29	M6×16	66	1,5	12	1,1
55	100	48	23	29	M6×16	77	1,85	12	1,1
62	110	48	23	29	M6×16	69	1,6	12	1,3
62	110	50	23	29	M6×16	77	1,92	12	1,3
62	110	52	23	29	M6×16	84	2.17	12	1,3
68	115	50	23	29	M6×16	73	1,8	12	1,4
68	115	55	23	29	M6×16	90	2,44	12	1,4
68	115	60	23	29	M6×16	103	3.1	12	1,4
75	1 38	55	25	31	M8×25	97	2,7	29	1,7
75	1 38	60	25	31	M8×25	117	3,52	29	1,7
75	1 38	65	25	31	M8×25	133	4.3	29	1,7
80	145	60	25	31	M8×25	108	3,25	29	1,9
80	145	65	25	31	M8×25	121	3,97	29	1,9
80	145	70	25	31	M8×25	133	4,7	29	1,9
90(85,90)	155	65	30	38	M8×25	145	4,7	29	3,3
	155	70	30	38	M8×25	170	5.98	29	3,3
	155	75	30	38	M8×25	190	7,2	29	3,3
100(95100)	170	70	34	43	M8×25	170	5,91	29	4,7
	170	75	34	43	M8×25	200	7,42	29	4,7
	170	80	34	43	M8×25	220	8,9	29	4,7
110(105,110)	185	80	39	40	M10×30	226	9.05	58	5,9
	185	85	39	40	M10×30	255	10.38	58	5,9
	185	90	39	40	M10×30	280	12,6	58	5,9
125(120,125,130)	215	90	42	53	M10×30	280	12.85	58	8,3
	215	95	42	53	M10×30	315	14.98	58	8,3
	215	100	42	53	M10×30	340	17	58	8,3
140(135,140)	230	100	46	58	M12×35	370	18,5	100	10
	230	105	46	58	M12×35	400	21,1	100	10
	230	110	46	58	M12×35	431	23,7	100	10
155(55160)	263	110	50	62	M12×35	440	24	100	15
	263	115	50	62	M12×35	473	27	100	15
	263	120	50	62	M12×35	508	30,2	100	15
165(165,170)	290	120	56	68	M16×40	525	34,5	240	22
	290	125	56	68	M16×40	620	38,6	240	22
	290	130	56	68	M16×40	660	42,8	240	22
175(175,180)	300	130	56	68	M16×40	650	42	240	22
	300	135	56	68	M16×40	680	46,2	240	22
	300	140	56	68	M16×40	720	50,6	240	22
