Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO9001
Numer modelu: Z17A
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z17A |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0.5-179.5 KG |
Średnica zewnętrzna: |
55-710mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
30-600 MM |
Moment obrotowy (kNm: |
64-1265 |
Numer modelu: |
Zespół blokujący Z17A |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0.5-179.5 KG |
Średnica zewnętrzna: |
55-710mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
30-600 MM |
Moment obrotowy (kNm: |
64-1265 |

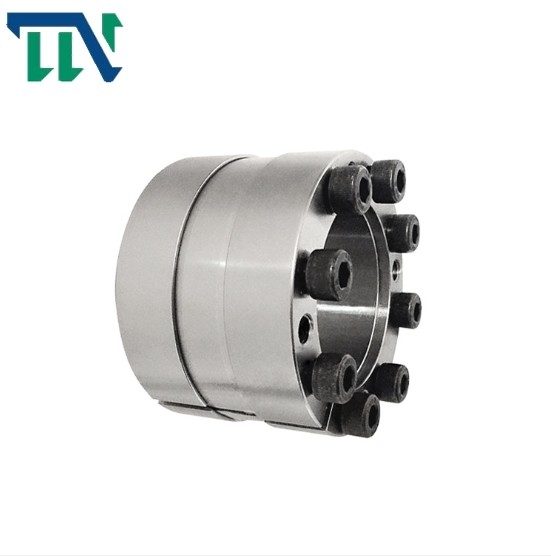

Z17 A Zespół blokady zasilania bezkluczykowego urządzenia blokującego
Cechy produktów
Gdy tuleja rozprężna jest zamontowana w kierunku osiowym, może łatwo dostosować wymaganą wielkość położenia w kierunku osiowym i
względne położenie części bez żadnego mocowania osiowego.Wraz z rozszerzeniem zakresu zastosowania, wszelkiego rodzaju złożone formy połączeń w
maszynę można zastąpić specjalnymi tulejami rozprężnymi i szczelnymi sprzęgającymi.Uprość strukturę przekładni lub stań się integralną częścią elementu mechanicznego, takiego jak bezluzowe sprzęgło membranowe.
Własności mechaniczne śruby montażowej blokującej Z17 I. instrukcja użytkowania
1. Przeczytaj uważnie tę instrukcję przed użyciem;
2. Potwierdź, czy aktualny produkt jest zgodny z modelem skonfigurowanej maszyny;
3. W elementach zestawu zamykającego nie wolno stosować dodatków zawierających molibden lub silikon;
4. Określony poziom wydajności tego produktu wynosi 1,2 Śruby klasy 9 należy zastąpić innymi śrubami;
5. Ten produkt nie ma funkcji pozycjonowania centralnego.Jeśli potrzebujesz tej funkcji, zaprojektuj ją samodzielnie na piaście koła;
6. Nie uderzaj na siłę podczas montażu zespołu blokującego;
7. Tolerancja doboru wału i piasty wynosi H8 / H8;
Parametry produktów
|
基 本 尺 寸 podstawowe wymiary |
内 六 角 螺 钉wewnętrzna śruba z łbem sześciokątnym |
额定 负荷 Obciążenie znamionowe |
Pf (N/mm2) |
G
(kg) |
||||||||
| d | D | L1 | L2 | L3 | L4 |
规 格 rozmiary |
数 量 Ilość |
MA Nm |
Ft(kN) |
Mt(kN·m) |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0,9 | 132 | 0,5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1,25 | 135 | 0,6 |
| 40 | 65 | 8 | 75 | 1,5 | 124 | 0,7 | ||||||
| 45 | 75 | 6 | 112 | 2,5 | 136 | 1,1 | ||||||
| 50 | 80 | 7 | 120 | 3,0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3,8 | 138 | 1,3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1,4 | ||||||
| 65 | 95 | 9 | 162 | 5,3 | 132 | 1,5 | ||||||
| 70 | 110 | 8 | 219 | 7,6 | 143 | 2,6 | ||||||
| 75 | 115 | 8 | 219 | 8,2 | 134 | 2,8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8,7 10,4 |
125 133 |
2,9 3.1 |
| 90 | 130 | 10 | 274 | 12,3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13,0 | 132 | 3,3 | ||||||
| 100 | 145 | 8 | 301 | 15,0 | 121 | 4,5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18,6 | 123 | 4,9 | ||
| 120 | 165 | 10 | 376 | 22,5 | 126 | 5,3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29,3 | 121 | 7,3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31,5 39,4 |
112 122 |
7,8 8,2 |
||
| 160 | 210 | 15 | 563 | 45,0 | 123 | 8,7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52,5 | 112 | 11,6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64,9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78,3 | 113 | 16,7 | ||
| 200 | 260 | 18 | 925 | 92,7 | 121 | 17,4 | ||||||
| 220 | 285 | 16 | 1146 | 126,0 | 126 | 22,3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24,1 |
| 260 | 325 | 18 | 1289 | 167,6 | 120 | 25,8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217,0 | 113 | 38,2 |
| 300 | 375 | 20 | 1724 | 258,5 | 117 | 40,6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357,8 | 120 | 58,6 |
| 340 | 425 | 380,0 | 113 | 61,8 | ||||||||
| 360 | 455 | 20 | 2784 | 501,0 | 115 | 85,0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555,0 584,0 |
115 109 |
87,2 93,4 |
| 420 | 515 | 24 | 3132 | 657,0 | 111 | 97,5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795,0 831,0 868,0 985,0 1024,0 1063,0 1181.0 1224,0 1266,0 |
108 103 99 104 100 96 100 96 92 |
128,9 134,1 139,3 144,5 157,6 163,1 168,6 174,0 179,5 |
