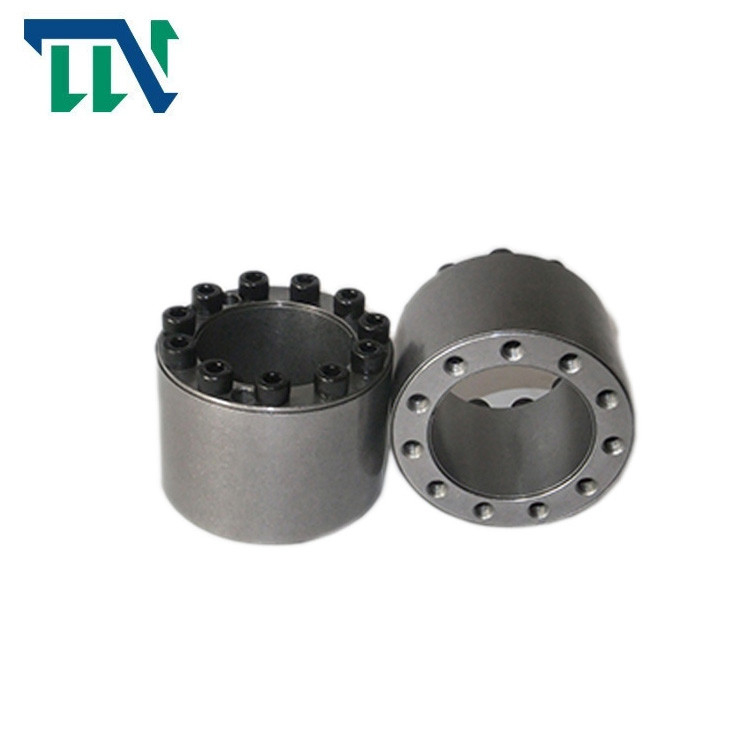

Urządzenie blokujące Z18 Zespół blokujący Urządzenie blokujące wał do maszyny

Szczegóły produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: Tianniu

Orzecznictwo: ISO-9001

Numer modelu: Z18

Warunki płatności i wysyłki

Minimalne zamówienie: 2

Cena: Negotiable

Szczegóły pakowania: Kartony wysyłane drogą morską samolotem

Czas dostawy: 5-7 dni roboczych

Możliwość Supply: 1000 miesięcznie

Najlepszą cenę
Skontaktuj się teraz
Specyfikacje
Podkreślić:
Numer modelu:
Zespół blokujący Z18
Materiał:
Stal łożyskowa GCr15
waga:
1,5-71 KG
Średnica zewnętrzna:
75-405mm
Grubość (mm):
72-197mm
Rozmiar otworu:
45-320mm
Moment obrotowy (kNm:
3,9-470
Numer modelu:
Zespół blokujący Z18
Materiał:
Stal łożyskowa GCr15
waga:
1,5-71 KG
Średnica zewnętrzna:
75-405mm
Grubość (mm):
72-197mm
Rozmiar otworu:
45-320mm
Moment obrotowy (kNm:
3,9-470
Opis
Urządzenie blokujące Z18 Zespół blokujący Urządzenie blokujące wał do maszyny

Urządzenie blokujące bezkluczykowe Z18 Zespół blokady zasilania



Cechy produktów



Locking Assembly to zaawansowana podstawa mechaniczna, która jest szeroko stosowana na świecie do mechanicznego łączenia pod różnymi obciążeniami.Stany Zjednoczone, Niemcy, Japonia i kraje o bardziej rozwiniętym przemyśle po raz pierwszy zastosowały tę nową technologię w maszynach do dużych obciążeń.Został rozszerzony na różne inne branże maszynowe.Locking Assembly rozpoczął działalność na arenie międzynarodowej na początku lat 70. XX wieku.Chiny opracowały ten produkt na początku lat 80. i najpierw promowały go i stosowały w różnych ciężkich maszynach



Zespół blokujący serii Z wyprodukowany przez firmę Changzhou Tianniu Transmission opiera się na autorytatywnych normach technicznych w Europie i wprowadził kilka twórczych ulepszeń do produktów naukowo.Firma produkuje głównie standardy euro, JB (GB), standardy amerykańskie i różne niestandardowe produkty z serii zespołów zamków.Produkty są eksportowane do Unii Europejskiej, Stanów Zjednoczonych, Australii, Azji Południowo-Wschodniej, Hongkongu i Tajwanu oraz innych krajów i regionów.Obecnie przedsiębiorstwo zajmuje powierzchnię 1000 metrów kwadratowych i dysponuje różnymi obrabiarkami CNC, precyzyjnymi przyrządami pomiarowymi oraz specjalnym sprzętem pomiarowym.Firma sukcesywnie opracowała i wyprodukowała ponad 30 standardowych serii oraz tysiące specyfikacji zestawów zamykających.Jest to profesjonalny producent zespołów zamków na dużą skalę w Chinach





Model Stożkowe elementy mocujące Z18
Ciśnienie na wale (N/mm2) 120
Ciśnienie na piaście (N/mm2) 92-108
Obciążenie znamionowe (kN.m) Siła 174-2930
Moment obrotowy 3,9-470
Rozmiar wyścigu wewnętrznego (mm) 45-320
Rozmiar wyścigu zewnętrznego (mm) 75-405
Grubość (mm) 72-197
Waga (kg) 1,5-71

































Parametry produktów



基 本 尺 寸

podstawowe wymiary

内 六 角 螺 钉

wewnętrzna śruba z łbem sześciokątnym

额 定

Oceniono

负 荷

Załaduj



Pf (N/mm2)



G



(kg)

d D I L

规 格

rozmiary

数 量

Ilość

MA

Nm

Ft(kN) Mt(kN·m)
mm
45 75       9   174 3,9 185 1,5
48 80       9   174 4.1 170 1,6
50 80 64 72 M8 9 41 174 4.3 165 1,7
55 85 9 174 4,8 150 1,8
60 90       11   213 6,4 170 1,9
65 95       11   213 6,9 155 2,0
70 110       11   338 11,8 185 3,6
75 115       11   338 12,7 170 3,8
80 120 78 88 M10 12 83 369 14,7 175 4.0
85 125 12 369 15,7 165 4.3
90 130       13   400 18,0 170 4,5
95 135       13   400 19,0 160 4,7
100 145       12   538 26,9 160 7,2
110 155 100 112 M12 13 145 583 32,0 155 7,7
120 165       15   673 40,3 165 8,3
130 180       13   800 52,0 155 11,7
140 190 116 130 M14 15 230 923 64,6 170 12,5
150 200 16 985 73,8 165 13.2
160 210       17   1045 83,7 165 14,0
170 225       15   1283 109 150 20,6
180 235       16   1369 123 150 21,6
190 250       17   1454 138 150 25,0
200 260 146 162 M16 17 355 1454 145 145 26,2
220 285       20   1710 188 155 31,1
240 305       22   1880 225 155 33,6
260 325       22   1880 244 145 36,1
280 355       20   2670 373 155 54,9
300 375 177 197 M20 22 690 2930 440 155 58,3
320 405       22   2930 470 145 71,0



Urządzenie blokujące Z18 Zespół blokujący Urządzenie blokujące wał do maszyny 0
