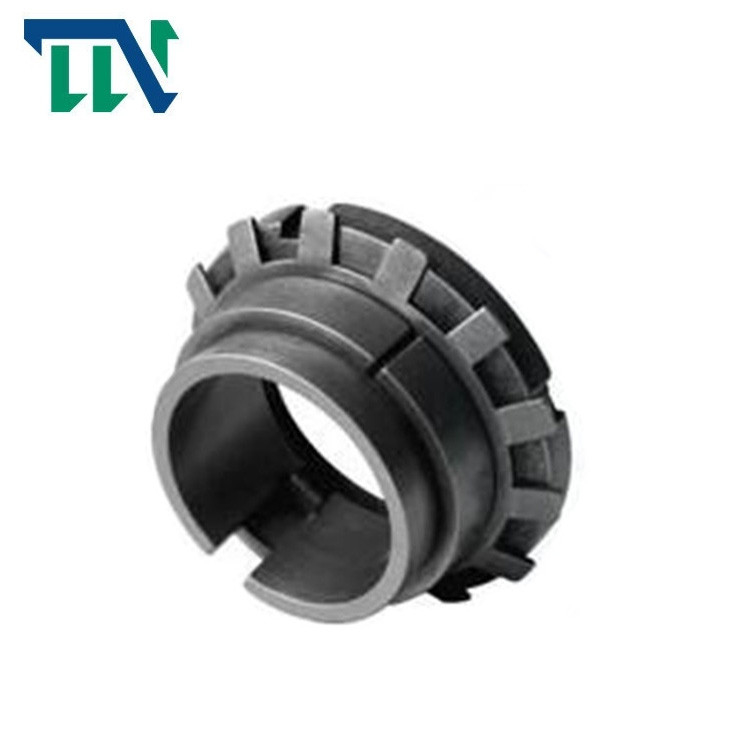

Urządzenie blokujące Z19 Zacisk bezkluczykowy Zespół blokujący Wał blokujący

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO-9001

Numer modelu:

Zespół blokujący Z19

Materiał:

Stal łożyskowa GCr15

waga:

4,5-179,5 kg

Średnica zewnętrzna:

145-710mm

Grubość (mm):

72-197mm

Rozmiar otworu:

100-600

Moment obrotowy (kNm:

3,9-470

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

1000 miesięcznie

Podkreślić:

Zestaw zamykający wał

Z19 Zespół zamykający

Zestaw zamykający bez klucza

Product Description

Zespół blokady zasilania bezkluczykowego urządzenia blokującego Z19

Cechy produktów

Zespół ryglujący to zaawansowany element podstawowy szeroko stosowany w połączeniach mechanicznych pod dużym obciążeniem na świecie.W połączeniu koła i wału jest to bezkluczowe urządzenie łączące, które realizuje przenoszenie obciążenia poprzez dokręcanie śrub o wysokiej wytrzymałości, aby wytworzyć ciśnienie i tarcie między powierzchniami ograniczającymi.

Dobra wymienność i łatwy demontaż.Podczas demontażu najpierw poluzuj śrubę kompresyjną, a następnie użyj śruby wypychacza, aby wypchnąć odciążenie, aby zwolnić stan połączenia i oddzielić zespół blokujący od części łączących.

Połączenie zespołu blokującego może wytrzymać duże obciążenia.Jego strukturę można ułożyć w różne style.Aby spełnić wymagania dotyczące obciążenia instalacji, jeden zespół blokujący nie wystarczy, a wiele serii może być używanych w połączeniu

Wraz z rozwojem nowej energii, energetyka wiatrowa jest szeroko promowana w Chinach i stała się wschodzącym przemysłem.Jako ważna część wentylatora, tuleja rozprężna jest szeroko dopasowana do reduktora prędkości i reduktora odchylenia wentylatora

Parametry produktów

基本尺寸 podstawowe wymiary					螺母 orzech		额定负荷 Obciążenie znamionowe		Pf (N/mm2)	G (kg)
d	D	mi	H	B	规格 rozmiary	M_A Nm	F_t(kN)	M_t(Nm)
mm					规格 rozmiary	M_A Nm	F_t(kN)	M_t(Nm)
14	25				M20×1		5.10	38	200	0,04
15	25				M20×1		5.50	41	185	0,05
16	25	32	16,5	6,5	M20×1	95	5.45	43	174	0,06
17	26				M20×1		5.50	47	164	0,07
18	26				M22×1		5.40	49	155	0,08
18	30							58	185	0,09
19	30	38	18	6,5	M25×1,5	160	6.60	62	176	0,10
20	30	38	18	6,5	M25×1,5	160	6.60	66	167	0,11
22	32							73	152	0,12
24	35				M30×1,5		8.75	105	185	0,13
25	35	45	18	6,5	M30×1,5	220	8.80	110	178	0,14
28	36				M32×1,5		8.55	120	159	0,15
28	40			7	M32×1,5			149	188	0,17
30	40	52	19,5	8	M35×1,5	340	10.60	160	164	0,18
32	42			8	M35×1,5			170	154	0,19
35	45				M40×1,5			230	153	0,21
36	45	58	21,5	8	M40×1,5	480	13.10	240	149	0,23
38	48	58	21,5	8	M42×1,5	480	13.10	250	141	0,24
38	50				M42×1,5			250	141	0,25
40	50		24,5		M42×1,5		15.50	310	124	0,28
40	52	65	25,5	10	M45×1,5	680	15.50	310	120	0,30
42	55		25,5		M48×1,5		15.20	320	114	0,31
45 45	55 57	70	25,5	10	M50×1,5	870	17,70	400	122	0,35 0,36
48	60							500	135	0,38
50	60	75	25,5	10	M55×2	970	20,80	520	130	0,40
50	62							520	130	0,42

基本尺寸 podstawowe wymiary					nu	t	额定 Oceniono		负荷 Załaduj	Pf (N/mm2)	G (kg)
d	D	mi	H	B	规格 rozmiary	M_A Nm	F_t(kN)	M_t(Nm)
mm					规格 rozmiary	M_A Nm	F_t(kN)	M_t(Nm)
14	25		30		M20×1			64		85	0,07
15	25		30		M20×1			70		80	0,08
16	25	32	30		M20×1	95	9,1	73		75	0,09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0,10 0,11
19 20	30	38	32		M25×1,5 M25×1,5	160	11,0	105 112		75 70	0,12 0,13
22								163		70	0,14
24	35	45	36	25	M30×1,5	220	14,5	178		65	0,15
25								185		60	0,17
28 30	40	52	42		M35×1,5	340 340	14,5 17,5	250 270		55 50	0,19 0,20
32	42	52			M36×1,5	340		350		60	0,22
32	45	58	44		M40×1,5	480	21,5	350		60	0,25
35	45	58			M40×1,5	480		390		55	0,27
38 40	50	65	45	30	M45×1,5	680	26,0	500 520		60	0,30 0,32
45	55	70			M50×1,5	870	30,0	680			0,33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35,0 35,0	840 880		60	0,34 0,36
55	65	80			M60×2	1100	37,5	1030			0,38
60	70	85	52		M65×2	1300	45,0	1360		65	0,42

Urządzenie blokujące Z19 Zacisk bezkluczykowy Zespół blokujący Wał blokujący 0
