Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z20
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z20 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
0,37-9,2 kg |
Średnica zewnętrzna: |
60-260mm |
Grubość (mm): |
72-197mm |
Rozmiar otworu: |
25-160mm |
Moment obrotowy (kNm: |
17-145 |
Numer modelu: |
Zespół blokujący Z20 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
0,37-9,2 kg |
Średnica zewnętrzna: |
60-260mm |
Grubość (mm): |
72-197mm |
Rozmiar otworu: |
25-160mm |
Moment obrotowy (kNm: |
17-145 |

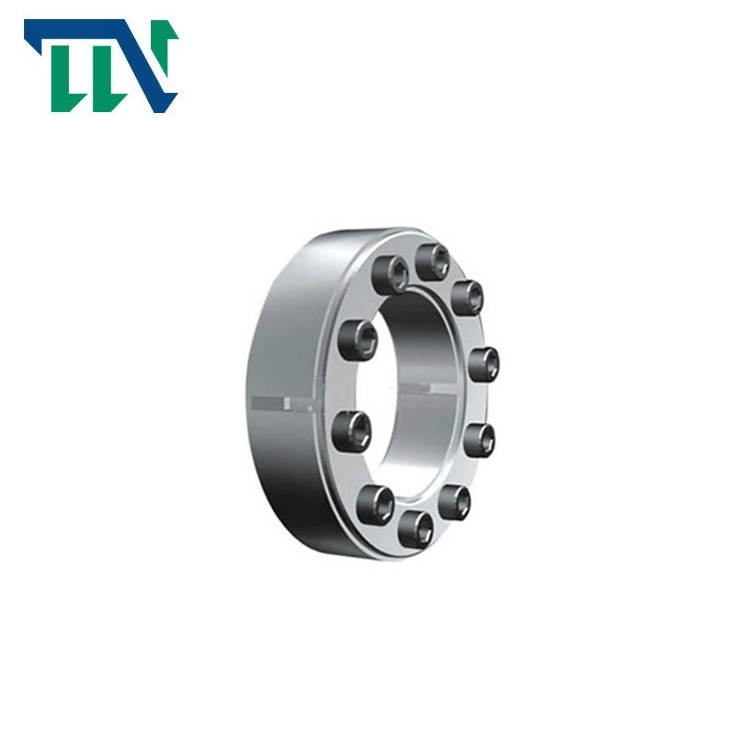

Urządzenie blokujące bezkluczykowe Z20 Zespół blokady zasilania
Cechy produktów
Zespół blokujący serii Z produkowany przez firmę Changzhou tianniu Transmission jest konstrukcją połączenia bezkluczowego.Pod działaniem siły osiowej tuleje wewnętrzne i zewnętrzne kurczą się i rozszerzają ściśle wraz z wałem i piastą, aby wytworzyć tarcie wystarczające do przeniesienia momentu obrotowego i siły osiowej, aby osiągnąć cel działania mechanizmu.
Cechy: dobra wydajność centrowania połączenia;Podczas montażu nie jest wymagane ogrzewanie;Wygodnie jest zdemontować lub wyregulować względną pozycję między wałem a piastą;Brak koncentracji stresu;Silna nośność.Zastosowanie: piasta połączona z wałem pełni funkcję szczelnego zamykania po dokręceniu śrubami.Ponieważ produkt jest powierzchnią stożkową lub strukturą stożkową, zmienia się w siłę promieniową poprzez ruch siły osiowej, co powoduje tarcie i spełnia wymagania dotyczące momentu obrotowego.Podczas demontażu poluzuj wszystkie śruby.Nie ma potrzeby wykręcania śrub.Następnie wkręć odpowiednie śruby w otwór demontażowy za pomocą klucza imbusowego i poluzuj zdemontowane części
Parametry produktów
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe | G (kg) | ||||||||
| d | D | D1 | L1 | L | L2 |
rozmiary |
Ilość |
MA (Nm) |
Mt(kN·m) | F1(kN) | |
| mm | |||||||||||
| 25 | 60 | 37,5 | 27,5 | 20 | 17 | M6×18 | 9 | 17 | 0,20 | 22 | 0,37 |
| 30 | 65 | 42,5 | 9 | 0,30 | 24 | 0,42 | |||||
| 35 | 72 | 47,5 | 12 | 0,50 | 35 | 0,48 | |||||
| 40 | 78 | 52,5 | 15 | 0,60 | 40 | 0,54 | |||||
| 45 | 92 | 60 | 33,5 | 24 | 20 | M8×22 | 12 | 41 | 1,0 | 55 | 0,92 |
| 50 | 98 | 65 | 12 | 1.2 | 60 | 1,0 | |||||
| 55 | 105 | 70 | 14 | 1,5 | 70 | 1,1 | |||||
| 60 | 110 | 75 | 14 | 1,7 | 72 | 1.2 | |||||
| 70 | 138 | 90 | 39,5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2,3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2,4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2,8 | |||||
| 100 | 180 | 122,5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6,5 | 150 | 3,8 |
| 110 | 190 | 132,5 | 14 | 7 | 160 | 4.1 | |||||
| 120 | 205 | 142,5 | 16 | 9 | 190 | 4,7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7,4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9,2 | |||||
