Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO9001
Numer modelu: Z21
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący Z21 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0.1-118 KG |
Średnica zewnętrzna: |
38-485mm |
Grubość (mm): |
11-142mm |
Rozmiar otworu: |
14-300mm |
Moment obrotowy (kNm: |
30-292000 |
Numer modelu: |
Zespół blokujący Z21 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0.1-118 KG |
Średnica zewnętrzna: |
38-485mm |
Grubość (mm): |
11-142mm |
Rozmiar otworu: |
14-300mm |
Moment obrotowy (kNm: |
30-292000 |

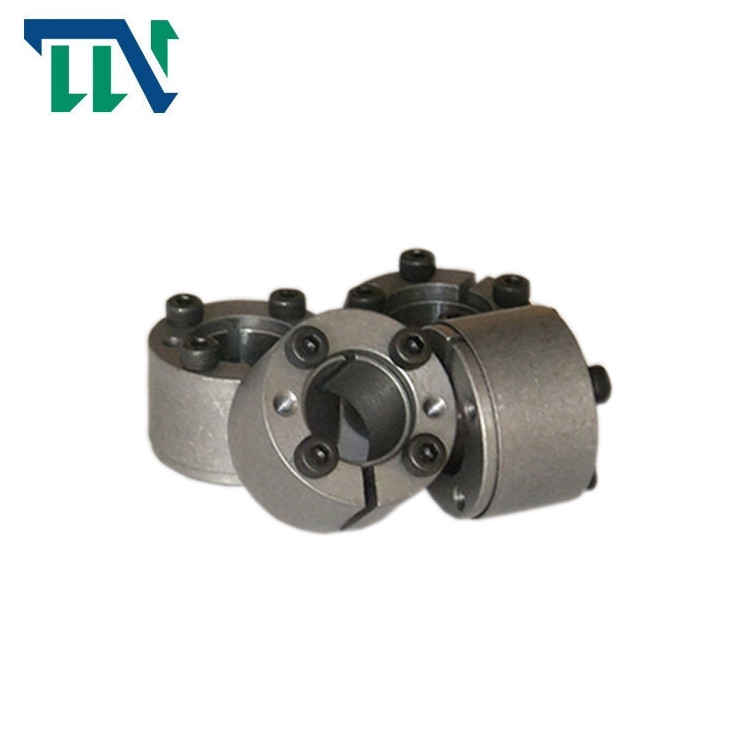

Urządzenie blokujące bezkluczykowe Z20 Zespół blokady zasilania
Cechy produktów
Zespół blokujący (zwany dalej zespołem blokującym) to zaawansowany element podstawowy szeroko stosowany w połączeniach mechanicznych pod dużym obciążeniem na świecie.W połączeniu koła i wału jest to bezkluczowe urządzenie łączące, które realizuje przenoszenie obciążenia poprzez dokręcanie śrub o wysokiej wytrzymałości, aby wytworzyć ciśnienie i tarcie wytwarzane między powierzchniami ograniczającymi
Zespół blokujący serii Z wyprodukowany przez firmę Changzhou Tianniu Transmission opiera się na autorytatywnych normach technicznych w Europie i wprowadził kilka twórczych ulepszeń do produktów naukowo.Firma produkuje głównie standardy euro, JB (GB), standardy amerykańskie i różne niestandardowe produkty z serii zespołów zamków.Produkty są eksportowane do Unii Europejskiej, Stanów Zjednoczonych, Australii, Azji Południowo-Wschodniej, Hongkongu i Tajwanu oraz innych krajów i regionów.Obecnie przedsiębiorstwo zajmuje powierzchnię 1000 metrów kwadratowych i dysponuje różnymi obrabiarkami CNC, precyzyjnymi przyrządami pomiarowymi oraz specjalnym sprzętem pomiarowym.Firma sukcesywnie opracowała i wyprodukowała ponad 30 standardowych serii oraz tysiące specyfikacji zestawów zamykających.Jest to profesjonalny producent zespołów zamków na dużą skalę w Chinach
|
Nazwa produktu
|
Zespół blokujący serii Z
|
|
Model
|
Z
|
|
Wewnętrzna średnica
|
14-300mm
|
|
Średnica zewnętrzna
|
38-485mm
|
|
Grubość
|
11-142mm
|
|
Waga
|
0,1-118 kg
|
|
Moment obrotowy
|
30-292000N.m
|
|
Pakiet
|
Karton/drewniana skrzynka/prośba klienta
|
|
Zasady płatności
|
TT.L/C, D/A, D/P, Western Union, Paypal
|
|
Podanie
|
Maszyna tekstylna, wentylatory, wentylatory, maszyna drukarska
|
Parametry produktów
|
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe |
MA
(Nm) |
G
(kg) |
|||||
| d | D | L | L1 |
rozmiary |
Ilość |
Mt(Nm) | F1(kN) | ||
| mm | |||||||||
| 10 | 20 |
13 |
15,5 |
M2,5×12 |
4 |
14,1 | 2900 | 0,85 | 0,019 |
| 11 | 22 | 15,3 | 2900 | 0,85 | 0,022 | ||||
| 12 | 22 | 17,1 | 2900 | 0,85 | 0,024 | ||||
| 14 | 26 |
17 |
20 |
M3×16 |
31 | 4380 | 0,68 | 0,039 | |
| 15 | 28 | 32,5 | 4380 | 0,68 | 0,044 | ||||
| 16 | 32 | 21 | M4×16 | 61 | 7700 | 3,5 | 0,068 | ||
| 17 | 35 |
21 |
25 |
M4×20 |
63 | 7700 | 3,5 | 0,090 | |
| 18 | 35 | 68 | 7700 | 3,5 | 0,093 | ||||
| 19 | 35 | 72 | 7700 | 3,5 | 0,098 | ||||
| 20 | 38 |
26 |
M5×20 |
126 | 126000 | 6,6 | 0,12 | ||
| 22 | 40 | 135 | 126000 | 6,6 | 0,13 | ||||
| 24 | 47 |
26 |
32 |
M6×25 |
207 | 17900 | 11,8 | 0,20 | |
| 25 | 47 | 216 | 17900 | 11,8 | 0,22 | ||||
| 28 | 50 |
6 |
365 | 26120 | 11,8 | 0,24 | |||
| 30 | 55 | 387 | 26120 | 11,8 | 0,26 | ||||
| 32 | 55 | 421 | 26120 | 11,8 | 0,27 | ||||
|
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe |
MA
(Nm) |
G
(kg) |
|||||
| d | D | L | L1 |
rozmiary |
Ilość |
F1(kN) | Mt(kN·m) | ||
| mm | |||||||||
| 35 | 60 |
31 |
37 |
M6×30 |
8 | 34990 | 633 | 11,8 | 0,37 |
| 38 | 65 | 8 | 34990 | 667 | 11,8 | 0,41 | |||
| 40 | 65 | 8 | 34990 | 696 | 11,8 | 0,42 | |||
| 42 | 75 |
36 |
44 |
M8×35 |
6 | 48000 | 1011 | 28,6 | 0,63 |
| 45 | 75 | 6 | 48000 | 1095 | 28,6 | 0,70 | |||
| 48 | 80 | 8 | 64270 | 1560 | 28,6 | 0,71 | |||
| 50 | 80 | 8 | 64270 | 1610 | 28,6 | 0,73 | |||
