Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: RLK132
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący RLK132 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,27-6,7 kg |
Średnica zewnętrzna: |
47-200mm |
Rozmiar: |
M4 M6 M8 M10 |
Rozmiar otworu: |
20-150mm |
Moment obrotowy (kNm: |
30-380 |
Numer modelu: |
Zespół blokujący RLK132 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,27-6,7 kg |
Średnica zewnętrzna: |
47-200mm |
Rozmiar: |
M4 M6 M8 M10 |
Rozmiar otworu: |
20-150mm |
Moment obrotowy (kNm: |
30-380 |

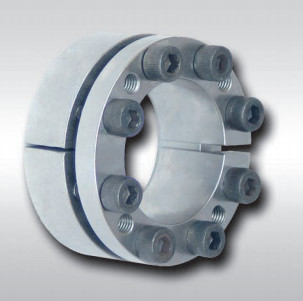

RLK132 Łożysko nakrętki zabezpieczającej Standardowe urządzenie blokujące wał
Cechy produktów
Locking Assembly to nowy rodzaj połączenia.Polega na dokręcaniu śrub o dużej wytrzymałości w celu wytworzenia nadciśnienia między zespołem blokującym a wałem lub między powierzchnią obudowy, czemu towarzyszy tarcie i bezkluczowe urządzenie łączące, które realizuje przenoszenie obciążenia.Ma wiele unikalnych zalet i właściwości w porównaniu z tradycyjną mechaniczną metodą łączenia ogólnej ingerencji bez wiązania i wiązania
Instrukcje dotyczące ochrony
1. Po instalacji pokryj odsłoniętą powierzchnię końcową zespołu blokującego i łeb śruby plamą oleju antykorozyjnego.W przypadku maszyn pracujących na wolnym powietrzu lub w złym środowisku pracy, odsłoniętą powierzchnię końcową tulei rozprężnej należy regularnie pokrywać olejem antykorozyjnym.
2. W przypadku zespołu blokującego, który musi pracować w środowisku korozyjnym, należy zastosować specjalną ochronę (taką jak dodanie pokrywy), aby zapobiec rdzewieniu zespołu blokującego
Środki ostrożności i ponowne użycie
1. Jeśli ten produkt jest używany do podnoszenia maszyn lub ładowany na maszynę, urządzenia zabezpieczające powinny być ustawione w celu zapewnienia bezpieczeństwa.
2. Bezwzględnie zabrania się luzowania śrub pod obciążeniem.
Podczas ponownego użycia zespół blokujący może być używany tylko po potwierdzeniu, że nie ma brudu, korozji i uszkodzeń.Ocena to 12,9
Parametry produktów
|
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe |
Pf (N/mm2) |
MA
(Nm) |
G
(kg) |
||||||
| d | D | L | L1 | L2 |
rozmiary |
Ilość |
F1(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 20 | 47 |
37 |
31 |
21,7 |
M6 |
4 |
30 |
0,30 | 287 |
17 |
0,27 |
| 22 | 47 | 0,33 | 260 | 0,29 | |||||||
| 25 | 50 |
5 |
35 |
0,44 | 287 | 0,30 | |||||
| 28 | 55 | 0,49 | 256 | 0,36 | |||||||
| 30 | 55 | 0,53 | 239 | 0,34 | |||||||
| 35 | 60 |
6 |
45 |
0,81 | 246 | 0,38 | |||||
| 40 | 65 | 0,94 | 215 | 0,41 | |||||||
| 45 | 75 |
46 |
38 |
25,3 |
M8 |
80 |
1,86 | 283 |
41 |
0,70 | |
| 50 | 80 | 2,07 | 255 | 0,76 | |||||||
| 55 | 85 |
8 |
90 |
2,54 | 270 | 0,82 | |||||
| 60 | 90 | 2,77 | 247 | 0,88 | |||||||
| 65 | 95 | 105 | 3,58 | 261 | 0,94 | ||||||
| 70 | 110 |
60 |
50 |
33,4 |
M10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5,46 | 228 | 2,20 | |||||||
| 80 | 120 | 5,85 | 214 | 2.30 | |||||||
| 85 | 125 |
175 |
7.45 | 230 | 2,40 | ||||||
| 90 | 130 | 7,90 | 217 | 2,60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2,70 | |||||
| 100 | 145 |
68 |
58 |
40,8 |
220 |
11.00 | 192 | 3,70 | |||
| 105 | 150 | 11,55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4,00 | |||||||
| 120 | 165 | 12 | 260 | 15,70 | 192 | 4.30 | |||||
| 125 | 170 |
M12 |
10 |
320 |
17.50 | 189 |
145 |
4,80 | |||
| 130 | 180 | 20,70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | 6.30 | |||||||
| 150 | 200 | 77 | 65 | 45,4 | 12 | 380 | 28,50 | 196 | 6,70 | ||
