Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: RLK300
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |

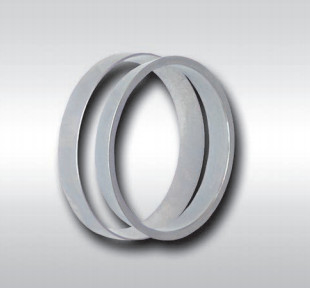

Zespół blokujący RLK300 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,002-0,38 |
Średnica zewnętrzna: |
13-224mm |
Rozmiar: |
M4 M6 M8 M10 |
Rozmiar otworu: |
10-200 |
Moment obrotowy (kNm: |
1,4-73,6 |
Numer modelu: |
Zespół blokujący RLK300 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0,002-0,38 |
Średnica zewnętrzna: |
13-224mm |
Rozmiar: |
M4 M6 M8 M10 |
Rozmiar otworu: |
10-200 |
Moment obrotowy (kNm: |
1,4-73,6 |
RLK133 Łożysko z nakrętką zabezpieczającą Standardowe urządzenie blokujące wał
Cechy produktów
Może zastąpić pojedynczy wpust i splajn, aby zrealizować połączenie między częściami maszyn (takimi jak koło zębate, koło zamachowe) i wałami, dzięki czemu obciążenie może być przenoszone. Dzięki funkcji wysokiej wytrzymałości śruby, gdy działa urządzenie blokujące, ogromne Wytwarzana jest siła ciasnego trzymania pomiędzy piastą, pętlą wewnętrzną i wałem. Podczas przenoszenia ciężaru i obciążenia zależy od mocy połączenia między urządzeniem blokującym a maszyną oraz dodatkowego momentu tarcia do skręcania przekładni lub mocy na wale.
Wina i leczenie
Ze względu na długotrwałe przenoszenie dużego momentu obrotowego w pracy, tuleja rozprężna łatwo powoduje odkształcenia zmęczeniowe metalu, powodując zużycie zmęczeniowe pomiędzy tuleją a łącznikami.Jednocześnie ze względu na dużą spiekalnicę trudno go naprawić.Aby rozwiązać te problemy, do napraw na miejscu można zastosować kompozyty polimerowe.Relacja dopasowania między częściami a stanem pracy i zużyciem sprzętu ogólnie ma odpowiedni związek między częściami a procesem naprawy formy.
Naprawa dzieli się głównie na następujące etapy: po pierwsze, zużyte części czopu i wewnętrzny otwór przekładni są oczyszczane, suche i szorstkie, a pierwotny kolor metalu jest odsłonięty.Powierzchnia średnicy wału jest pokryta polimerowym materiałem naprawczym 2211f, zeskrobana linijką i zestalona;Powierzchnię wewnętrznego otworu przekładni należy poddać obróbce, a polimerowy materiał naprawczy metalu należy nałożyć w celu wygładzenia i zestalenia śladu zużycia;Po podgrzaniu i zestaleniu materiału powierzchnia materiału jest polerowana i wyrównywana, a jako forma używany jest wewnętrzny pierścień zespołu blokującego
Dopasuj naprawioną część powierzchni średnicy wału do rozmiaru, wypoleruj krawędź stopy, a następnie zmierz naprawiony rozmiar;Wreszcie, wewnętrzne i zewnętrzne pierścienie zespołu blokującego są pokryte polimerowymi metalowymi materiałami naprawczymi do ogólnego montażu
| Model | Stożkowe elementy mocujące RLK300 | |
| Ciśnienie na wale (N/mm2) | 120 | |
| Ciśnienie na piaście (N/mm2) | 92-108 | |
| Obciążenie znamionowe (kN.m) | Siła | 1.4-273 |
| Moment obrotowy | 0,0073-27,393 | |
| Rozmiar wyścigu wewnętrznego (mm) | 10-200 | |
| Rozmiar wyścigu zewnętrznego (mm) | 13-224 | |
| Grubość (mm) | 4,5-38 | |
| Waga (kg) | 0,002-2,32 | |
Parametry produktów
| Rodzaj | d mm | D mm | B mm |
| RLK 300-10 x 13 | 10 | 13 | 4,5 |
| RLK 300-12 x 15 | 12 | 15 | 4,5 |
| RLK 300-13 x 16 | 13 | 16 | 4,5 |
| RLK 300-14 x 18 | 14 | 18 | 6,3 |
| RLK 300-15 x 19 | 15 | 19 | 6,3 |
| RLK 300-16 x 20 | 16 | 20 | 6,3 |
| RLK 300-17 x 21 | 17 | 21 | 6,3 |
| RLK 300-18 x 22 | 18 | 22 | 6,3 |
| RLK 300-19 x 24 | 19 | 24 | 6,3 |
| RLK 300-20 x 25 | 20 | 25 | 6,3 |
| RLK 300-22 x 26 | 22 | 26 | 6,3 |
| RLK 300-24 x 28 | 24 | 28 | 6,3 |
| RLK 300-25 x 30 | 25 | 30 | 6,3 |
| RLK 300-28 x 32 | 28 | 32 | 6,3 |
| RLK 300-30 x 35 | 30 | 35 | 6,3 |
| RLK 300-32 x 36 | 32 | 36 | 6,3 |
| RLK 300-35 x 40 | 35 | 40 | 7 |
| RLK 300-36 x 42 | 36 | 42 | 7 |
| RLK 300-38 x 44 | 38 | 44 | 7 |
| RLK 300-40 x 45 | 40 | 45 | 8 |
| RLK 300-42 x 48 | 42 | 48 | 8 |
| RLK 300-45 x 52 | 45 | 52 | 10 |
| RLK 300-48 x 55 | 48 | 55 | 10 |
| RLK 300-50 x 57 | 50 | 57 | 10 |
| RLK 300-55 x 62 | 55 | 62 | 10 |
| RLK 300-60 x 68 | 60 | 68 | 12 |
| RLK 300-65 x 73 | 65 | 73 | 12 |
| RLK 300-70 x 79 | 70 | 79 | 14 |
| RLK 300-75 x 84 | 75 | 84 | 14 |
| RLK 300-80 x 91 | 80 | 91 | 17 |
| RLK 300-85 x 96 | 85 | 96 | 17 |
| RLK 300-90 x 101 | 90 | 101 | 17 |
| RLK 300-95 x 106 | 95 | 106 | 17 |
| RLK 300-100 x 114 | 100 | 114 | 21 |
| RLK 300-110 x 124 | 110 | 124 | 21 |
| RLK 300-120 x 134 | 120 | 134 | 21 |
| RLK 300-130 x 148 | 130 | 148 | 28 |
| RLK 300-140 x 158 | 140 | 158 | 28 |
| RLK 300-150 x 168 | 150 | 168 | 28 |
| RLK 300-160 x 178 | 160 | 178 | 28 |
| RLK 300-170 x 191 | 170 | 191 | 33 |
| RLK 300-180 x 201 | 180 | 201 | 33 |
| RLK 300-190 x 211 | 190 | 211 | 33 |
| RLK 300-200 x 224 | 200 | 224 | 38 |
