Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: RLK402
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący RLK402 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0.42-34.3 KG |
Średnica zewnętrzna: |
55-326mm |
Grubość (mm): |
24-140mm |
Rozmiar otworu: |
25-260mm |
Moment obrotowy (kNm: |
0,84-240 |
Numer modelu: |
Zespół blokujący RLK402 |
Materiał: |
Stal łożyskowa GCr15 |
waga: |
0.42-34.3 KG |
Średnica zewnętrzna: |
55-326mm |
Grubość (mm): |
24-140mm |
Rozmiar otworu: |
25-260mm |
Moment obrotowy (kNm: |
0,84-240 |

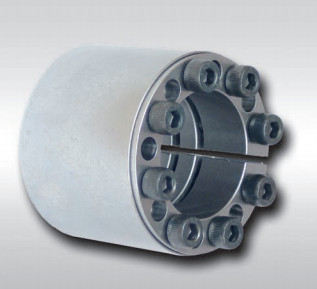

RLK402 Łożysko nakrętki zabezpieczającej Standardowe urządzenie blokujące wał
Wprowadzenie do produktów
instrukcja użycia
1. Przeczytaj uważnie tę instrukcję przed użyciem;
2. Potwierdź, czy aktualny produkt jest zgodny z modelem skonfigurowanej maszyny;
3. W elementach zestawu zamykającego nie wolno stosować dodatków zawierających molibden lub silikon;
4. Określony poziom wydajności tego produktu wynosi 1,2 Śruby klasy 9 należy zastąpić innymi śrubami;
5. Ten produkt nie ma funkcji pozycjonowania centralnego.Jeśli potrzebujesz tej funkcji, zaprojektuj ją samodzielnie na piaście koła;
6. Nie uderzaj na siłę podczas montażu zespołu blokującego;
7. Tolerancja doboru wału i piasty to H8 / H8
Centruje piastę względem wału.Podwójne gniazdo zapewniające wysoką dokładność centrowania
Możliwość wielokrotnego montażu
Najwyższy przenoszony moment obrotowy
Do ciężkich zastosowań
Brak przesunięcia osiowego między piastą a wałem podczas procedury zaciskania
Najwyższa jakość obróbki
Przenoszony moment obrotowy od 50 500 Nm do 1 701 000 Nm
Do wałów o średnicy od 130 mm do 600 mm
Cechy produktów
| Model | Zespół blokujący RLK402/Z12 | |
| Ciśnienie na wale (N/mm2) | 252-136 | |
| Ciśnienie na piaście (N/mm2) | 88-130 | |
| Obciążenie znamionowe (kN.m) | Siła | 55-2400 |
| Moment obrotowy | 0,7-362,3 | |
| Rozmiar wyścigu wewnętrznego (mm) | 25-300 | |
| Rozmiar wyścigu zewnętrznego (mm) | 50-375 | |
| Grubość (mm) | 51-197 | |
| Waga (kg) |
0,5-49,7 |
|
Parametry produktów
|
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe |
Pf (N/mm2) |
MA
(Nm) |
G
(kg) |
||||||
| d | D | I | L | L1 |
rozmiary |
Ilość |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
