Zespół blokujący TLK133 |
Materiał: |
Stal łożyskowa GCr15 |
Rozmiar otworu: |
20-65mm |
waga: |
0,25-0,89 |
Średnica zewnętrzna: |
47-95mm |
Rozmiar: |
M6 M8 |
Moment obrotowy 0,014-15,7 (kNm: |
30-100 |
Numer modelu: |
Zespół blokujący TLK133 |
Materiał: |
Stal łożyskowa GCr15 |
Rozmiar otworu: |
20-65mm |
waga: |
0,25-0,89 |
Średnica zewnętrzna: |
47-95mm |
Rozmiar: |
M6 M8 |
Moment obrotowy 0,014-15,7 (kNm: |
30-100 |

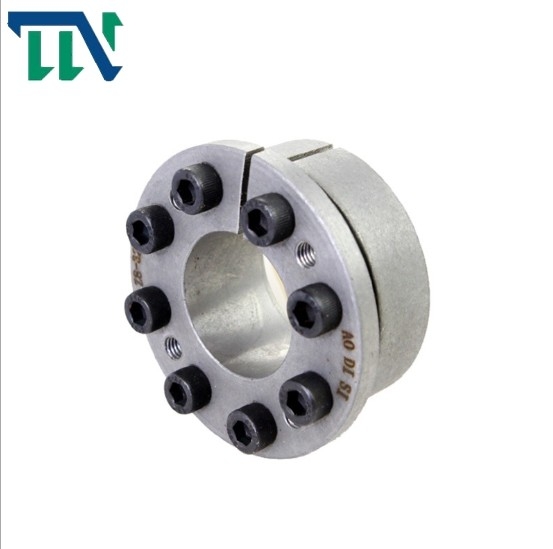

Łożysko z nakrętką zabezpieczającą serii TLK133 Standardowe urządzenie blokujące wał
Wprowadzenie do produktów
Locking Assembly to nowy rodzaj połączenia.Polega na dokręcaniu śrub o dużej wytrzymałości w celu wytworzenia nadciśnienia między zespołem blokującym a wałem lub między powierzchnią obudowy, czemu towarzyszy tarcie i bezkluczowe urządzenie łączące, które realizuje przenoszenie obciążenia.Ma wiele unikalnych zalet i właściwości w porównaniu z tradycyjną mechaniczną metodą łączenia ogólnej ingerencji bez wiązania i wiązania
instrukcja użycia
1. Przeczytaj uważnie tę instrukcję przed użyciem;
2. Potwierdź, czy aktualny produkt jest zgodny z modelem skonfigurowanej maszyny;
3. W elementach zestawu zamykającego nie wolno stosować dodatków zawierających molibden lub silikon;
4. Określony poziom wydajności tego produktu wynosi 1,2 Śruby klasy 9 należy zastąpić innymi śrubami;
5. Ten produkt nie ma funkcji pozycjonowania centralnego.Jeśli potrzebujesz tej funkcji, zaprojektuj ją samodzielnie na piaście koła;
6. Nie uderzaj na siłę podczas montażu zespołu blokującego;
7. Tolerancja doboru wału i piasty to H8 / H8
Cechy produktów
| Model | Zespół blokujący RLK603 | |
| Obciążenie znamionowe (kN.m) | Zmuszać | 5-3500 |
| Moment obrotowy | 0,025-517 | |
| Rozmiar wyścigu wewnętrznego (mm) | 14-360 | |
| Rozmiar wyścigu zewnętrznego (mm) | 38-590 | |
| Grubość (mm) | 15-175 | |
| Waga (kg) | 0,1-186 | |
Parametry produktów
|
podstawowe wymiary |
wewnętrzna śruba z łbem sześciokątnym |
Obciążenie znamionowe |
Pf (N/mm2) |
MA
(Nm) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
rozmiary |
Ilość |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0,29 | 220 |
17 |
0,25 |
| 22 | 0,32 | 200 | 0,26 | |||||||||
| 24 |
50 |
0,37 | 200 | 0,27 | ||||||||
| 25 |
6 |
36 |
0,45 | 215 | 0,28 | |||||||
| 28 |
55 |
0,5 | 200 | 0,32 | ||||||||
| 30 | 0,54 | 219 | 0,34 | |||||||||
| 32 |
60 |
8 |
48 |
0,77 | 215 | 0,35 | ||||||
| 35 | 0,84 | 190 | 0,37 | |||||||||
| 38 |
65 |
0,91 | 195 | 0,38 | ||||||||
| 40 | 0,96 | 190 | 0,40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1,75 | 230 |
41 |
0,63 |
| 50 | 80 | 1,93 | 210 | 0,68 | ||||||||
| 55 | 85 |
8 |
88 |
2,45 | 215 | 0,73 | ||||||
| 60 | 90 | 2,7 | 190 | 0,78 | ||||||||
| 63 |
95 |
9 |
100 |
3,18 | 205 | 0,83 | ||||||
| 65 | 3,25 | 200 | 0,89 | |||||||||
