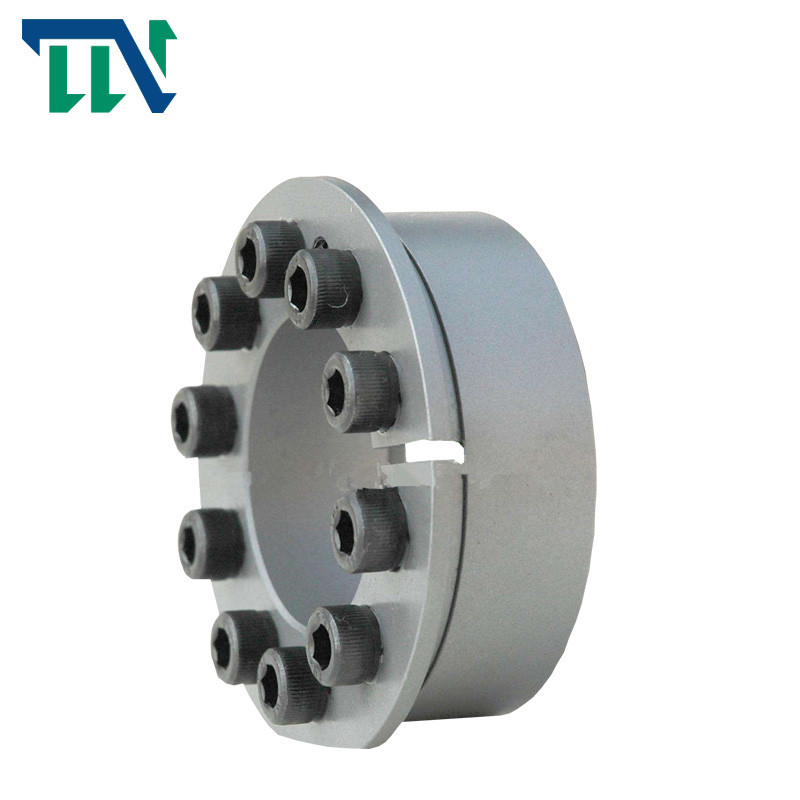

Zespół blokujący TLK 134 Samocentrujące urządzenie mocujące Maszyny metalurgiczne

Brand Name:	Tianniu
Model Number:	Seria TLK134
MOQ:	2
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO-9001

Numer modelu:

Zespół blokujący TLK134

Materiał:

Stal łożyskowa GCr15

Rozmiar otworu:

14-50mm

waga:

0,37-1,02 kg

Średnica zewnętrzna:

55-80mm

Rozmiar:

M6 M8

Moment obrotowy (kNm:

0,014-15,7

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

1000 miesięcznie

Podkreślić:

Zespół blokujący TLK 134

samocentrujące urządzenie zaciskowe TLK 134

samocentrujące urządzenie zaciskowe Metalurgiczne

Product Description

Zespół blokujący TLK 134 Samocentrujący zacisk do maszyn metalurgicznych

Łożysko z nakrętką zabezpieczającą serii TLK134 Standardowe urządzenie blokujące wał

Wprowadzenie do produktów

Firma Tianniu zaczęła opracowywać wszelkiego rodzaju tuleje rozprężne tego standardu w 1987 roku.

Po prawie 20 latach praktyki zakończyła opracowywanie wszystkich odmian tego standardu.I promowany na tekstylia, opakowania, żywność, przemysł lekki, metalurgię, papiernictwo, poligrafię, obrabiarki, centra obróbcze, kucie obrabiarek oraz maszyny metalurgiczne i maszyny ogólne i inne maszyny, zyskał dobrą reputację i promował produkty przemysłu maszynowego.umiejętności ulepszone.I zgodnie

do specjalnych potrzeb użytkownika opracowanie niestandardowego kołnierza dylatacyjnego.

Dobór zespołu blokującego powinien spełniać następujące wymagania:

A. Moment obrotowy przekładni: MT ≥ M

B. Siła osiowa łożyska: ft ≥ FX

C. Siła transmisji: ft ≥ f2x + (MD / 2x10-3) 2

D. Siła promieniowa łożyska: Pt ≥ FR / d1x103, gdzie:

M ￣ moment do przeniesienia, kn · m;

FX ￣ przenoszona siła osiowa, kn;

FT ￣ przenoszona siła promieniowa, kn;

Znamionowy moment obrotowy zespołu blokującego MT ￣, kn · m;

Znamionowa siła osiowa zespołu blokującego FT ￣;KN;

d.|średnica wewnętrzna i szerokość pierścienia wewnętrznego zespołu blokującego, mm;

Nacisk na powierzchnię złącza pomiędzy zespołem blokującym Pt￣ a wałem, N / mm2

Cechy produktów

Model		Zespół blokujący RLK603
Obciążenie znamionowe (kN.m)	Siła	5-3500
	Moment obrotowy	0,025-517
Rozmiar wyścigu wewnętrznego (mm)		14-360
Rozmiar wyścigu zewnętrznego (mm)		38-590
Grubość (mm)		15-175
Waga (kg)		0,1-186

Parametry produktów

基本尺寸 podstawowe wymiary							内六角螺钉wewnętrzna śruba z łbem sześciokątnym		额定负荷 Obciążenie znamionowe		Pf (N/mm2)	M_A (Nm)	G (kg)
d	D	L₄	L₃	L₂	D₁	L₁	规格 rozmiary	Ilość	F_t(kN)	M_t(kN·m)
mm							规格 rozmiary	Ilość	F_t(kN)	M_t(kN·m)
14									18	0,127	208	25	0,37
16									18	0,142	181	25	0,39
18									18	0,157	161	25	0,41
19									18	0,165	152	25	0,42
20 22	55	17	30	22	62	38	M6	6	18 25,5	0,172 0,285	145 186	25 35	0,44 0,45
24									25,5	0,307	170	35	0,46
25									25,5	0,315	163	35	0,47
28									31,5	0,435	175	41	0,48
30									31,5	0,472	163	41	0,50
24									37,4	0,440	244	30	0,46
25									37,4	0,460	234	30	0,48
28									43,6	0,600	243	35	0,51
30 32	65	17	30	22	72	38	M8	5	43,6 43,6	0,640 0,690	227 213	35 35	0,55 0,56
35									52,5	0,910	234	41	0,58
38									52,5	0,990	216	41	0,61
40									52,5	1,050	205	41	0,62
30									52,4	0,780	232	30	0,73
32									52,4	0,830	217	30	0,76
35									61,0	1,060	232	35	0,82
38									61,0	1.150	214	35	0,89
40	80	20	33	25	87	41	M8	7	61,0	1,220	203	35	0,92
43									73,5	1,540	233	41	0,96
45									73,5	1.650	217	41	0,99
48									73,5	1,760	203	41	1,00
50									73,5	1,830	195	41	1,02
