Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria TLK250
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący TLK250 |
Materiał: |
Stal łożyskowa GCr15 |
Rozmiar otworu: |
14-50mm |
waga: |
0,04-0,42 |
Średnica zewnętrzna: |
25-62mm |
Rozmiar: |
M20 |
Moment obrotowy (kNm: |
38-520 |
Numer modelu: |
Zespół blokujący TLK250 |
Materiał: |
Stal łożyskowa GCr15 |
Rozmiar otworu: |
14-50mm |
waga: |
0,04-0,42 |
Średnica zewnętrzna: |
25-62mm |
Rozmiar: |
M20 |
Moment obrotowy (kNm: |
38-520 |

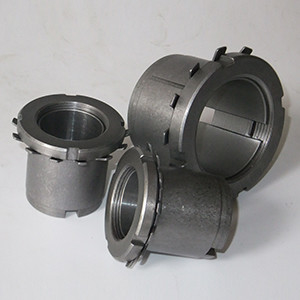

Samocentrujący zespół blokujący TLK250
Łożysko z nakrętką zabezpieczającą serii TLK250 Standardowe urządzenie blokujące wał
Wprowadzenie produktów
W 1987 roku Tianniu zaczął prowadzić kompleksowe badania i rozwój różnych ekspansji
rękawy tego standardu.I promowany do tekstyliów, opakowań, żywności, przemysłu lekkiego, metalurgii,
papiernictwo, poligrafia, obrabiarki, centra obróbcze, obrabiarki kuźnicze i hutnicze
maszyny i maszyny ogólne oraz inne maszyny, zyskały dobrą reputację i promowały
produkty przemysłu maszynowego.umiejętności ulepszone.I zgodnie ze specjalnymi potrzebami użytkownika,
opracowanie niestandardowego kołnierza dylatacyjnego.
Wraz z rozwojem nowej energii, energetyka wiatrowa jest szeroko promowana w Chinach i stała się wschodzącym przemysłem.Jako ważna część wentylatora, tuleja rozprężna jest szeroko dopasowana do reduktora prędkości i reduktora odchylenia wentylatora
Korzyść
1. Zastosowanie zespołu blokującego ułatwia produkcję i instalację części hosta.Obróbka wału i otworu do montażu zespołu blokującego nie jest taka jak w przypadku pasowania ciasnego
Próbki wymagają bardzo precyzyjnych tolerancji produkcyjnych.Podczas montażu zespołu blokującego nie ma potrzeby podgrzewania, chłodzenia ani zwiększania ciśnienia urządzeń, wystarczy wcisnąć śruby
Dokręcić wymaganym momentem.Regulacja jest wygodna, a piastę można wygodnie dopasować do wymaganej pozycji na wale.Zespół blokujący może być również używany do łączenia części o słabej spawalności.
Zespół blokujący 2 ma długą żywotność i wysoką wytrzymałość.Zespół blokujący opiera się na przeniesieniu ciernym, które nie powoduje osłabienia rowka klinowego ani względnego ruchu do połączonych części i nie będzie zużywać się podczas pracy.
3 Zespół blokujący straci funkcję połączenia po przeciążeniu, co może chronić sprzęt przed uszkodzeniem.4 połączenie zespołu blokującego może przenosić wiele obciążeń, a jego strukturę można wykonać w różnych stylach.W zależności od obciążenia instalacyjnego można również stosować szeregowo wiele zestawów blokujących
Cechy produktów
| Model | Zespół blokujący RLK603 | |
| Obciążenie znamionowe (kN.m) | Siła | 5-3500 |
| Moment obrotowy | 0,025-517 | |
| Rozmiar wyścigu wewnętrznego (mm) | 14-360 | |
| Rozmiar wyścigu zewnętrznego (mm) | 38-590 | |
| Grubość (mm) | 15-175 | |
| Waga (kg) | 0,1-186 | |
Parametry produktów
|
基 本 尺 寸 podstawowe wymiary |
螺 母 orzech |
额 定 负 荷 Obciążenie znamionowe |
Pf (N/mm2) |
G
(kg) |
||||||
| d | D | mi | H | B |
规 格 rozmiary |
MA Nm |
Ft(kN) | Mt(Nm) | ||
| mm | ||||||||||
| 14 | 25 | M20×1 | 5.10 | 38 | 200 | 0,04 | ||||
| 15 | 25 | M20×1 | 5.50 | 41 | 185 | 0,05 | ||||
| 16 | 25 | 32 | 16,5 | 6,5 | M20×1 | 95 | 5.45 | 43 | 174 | 0,06 |
| 17 | 26 | M20×1 | 5.50 | 47 | 164 | 0,07 | ||||
| 18 | 26 | M22×1 | 5.40 | 49 | 155 | 0,08 | ||||
| 18 | 30 | 58 | 185 | 0,09 | ||||||
| 19 | 30 | 38 | 18 | 6,5 | M25×1,5 | 160 | 6.60 | 62 | 176 | 0,10 |
| 20 | 30 | 66 | 167 | 0,11 | ||||||
| 22 | 32 | 73 | 152 | 0,12 | ||||||
| 24 | 35 | M30×1,5 | 8.75 | 105 | 185 | 0,13 | ||||
| 25 | 35 | 45 | 18 | 6,5 | M30×1,5 | 220 | 8.80 | 110 | 178 | 0,14 |
| 28 | 36 | M32×1,5 | 8.55 | 120 | 159 | 0,15 | ||||
| 28 | 40 | 7 | M32×1,5 | 149 | 188 | 0,17 | ||||
| 30 | 40 | 52 | 19,5 | 8 | M35×1,5 | 340 | 10.60 | 160 | 164 | 0,18 |
| 32 | 42 | 8 | M35×1,5 | 170 | 154 | 0,19 | ||||
| 35 | 45 | M40×1,5 | 230 | 153 | 0,21 | |||||
| 36 | 45 | 58 | 21,5 | 8 | M40×1,5 | 480 | 13.10 | 240 | 149 | 0,23 |
| 38 | 48 | M42×1,5 | 250 | 141 | 0,24 | |||||
| 38 | 50 | M42×1,5 | 250 | 141 | 0,25 | |||||
| 40 | 50 | 24,5 | M42×1,5 | 15.50 | 310 | 124 | 0,28 | |||
| 40 | 52 | 65 | 25,5 | 10 | M45×1,5 | 680 | 15.50 | 310 | 120 | 0,30 |
| 42 | 55 | 25,5 | M48×1,5 | 15.20 | 320 | 114 | 0,31 | |||
|
45 45 |
55 57 |
70 | 25,5 | 10 | M50×1,5 | 870 | 17,70 | 400 | 122 |
0,35 0,36 |
| 48 | 60 | 500 | 135 | 0,38 | ||||||
| 50 | 60 | 75 | 25,5 | 10 | M55×2 | 970 | 20,80 | 520 | 130 | 0,40 |
| 50 | 62 | 520 | 130 | 0,42 | ||||||
