Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria TLK401
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Możliwość Supply: 1000 miesięcznie
Numer modelu: |
Zespół blokujący TLK401 |
Materiał: |
Stal łożyskowa GCr15 |
Rozmiar otworu: |
45-320mm |
waga: |
1,5-71 KG |
Średnica zewnętrzna: |
75-405mm |
Rozmiar: |
M8 M10 M12 M14 M16 M20 |
Moment obrotowy (kNm: |
174-2930 |
Numer modelu: |
Zespół blokujący TLK401 |
Materiał: |
Stal łożyskowa GCr15 |
Rozmiar otworu: |
45-320mm |
waga: |
1,5-71 KG |
Średnica zewnętrzna: |
75-405mm |
Rozmiar: |
M8 M10 M12 M14 M16 M20 |
Moment obrotowy (kNm: |
174-2930 |

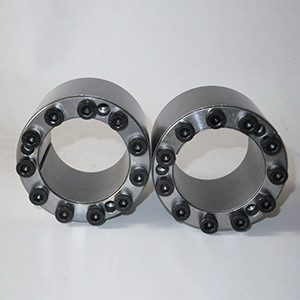

Zestaw blokujący TLK401 Samocentrujący Tollok Keyless dla przemysłu
Łożysko z nakrętką zabezpieczającą serii TLK300 Standardowe urządzenie blokujące wał
Wprowadzenie do produktów
Zespół blokujący serii Z wyprodukowany przez firmę Changzhou Tianniu Transmission opiera się na autorytatywnych normach technicznych w Europie i wprowadził kilka twórczych ulepszeń do produktów naukowo.Firma produkuje głównie standardy euro, JB (GB), standardy amerykańskie i różne niestandardowe produkty z serii zespołów zamków.Produkty są eksportowane do Unii Europejskiej, Stanów Zjednoczonych, Australii, Azji Południowo-Wschodniej, Hongkongu i Tajwanu oraz innych krajów i regionów.Obecnie przedsiębiorstwo zajmuje powierzchnię 1000 metrów kwadratowych i dysponuje różnymi obrabiarkami CNC, precyzyjnymi przyrządami pomiarowymi oraz specjalnym sprzętem pomiarowym.Firma sukcesywnie opracowała i wyprodukowała ponad 30 standardowych serii oraz tysiące specyfikacji zestawów zamykających.Jest to profesjonalny producent zespołów zamków na dużą skalę w Chinach.
Zespół blokujący to zaawansowana mechaniczna część podstawy, która jest szeroko stosowana w
świat połączeń mechanicznych pod różnymi obciążeniami.Stany Zjednoczone, Niemcy, Japonia
a kraje z bardziej rozwiniętymi gałęziami przemysłu po raz pierwszy zastosowały tę nową technologię w maszynach do dużych obciążeń.
Cechy produktów
| Model | Zespół blokujący RLK603 | |
| Obciążenie znamionowe (kN.m) | Siła | 5-3500 |
| Moment obrotowy | 0,025-517 | |
| Rozmiar wyścigu wewnętrznego (mm) | 14-360 | |
| Rozmiar wyścigu zewnętrznego (mm) | 38-590 | |
| Grubość (mm) | 15-175 | |
| Waga (kg) | 0,1-186 | |
Parametry produktów
|
基 本 尺 寸 podstawowe wymiary |
内 六 角 螺 钉 wewnętrzna śruba z łbem sześciokątnym |
额 定 Oceniono |
负 荷 Załaduj |
Pf (N/mm2) |
G
(kg) |
||||||
| d | D | I | L |
规 格 rozmiary |
数 量 Ilość |
MA Nm |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1,6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1,7 | |
| 55 | 85 | 9 | 174 | 4,8 | 150 | 1,8 | |||||
| 60 | 90 | 11 | 213 | 6,4 | 170 | 1,9 | |||||
| 65 | 95 | 11 | 213 | 6,9 | 155 | 2,0 | |||||
| 70 | 110 | 11 | 338 | 11,8 | 185 | 3,6 | |||||
| 75 | 115 | 11 | 338 | 12,7 | 170 | 3,8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15,7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
| 95 | 135 | 13 | 400 | 19,0 | 160 | 4,7 | |||||
| 100 | 145 | 12 | 538 | 26,9 | 160 | 7,2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
| 120 | 165 | 15 | 673 | 40,3 | 165 | 8,3 | |||||
| 130 | 180 | 13 | 800 | 52,0 | 155 | 11,7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
| 150 | 200 | 16 | 985 | 73,8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31,1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36,1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71,0 | |||||
