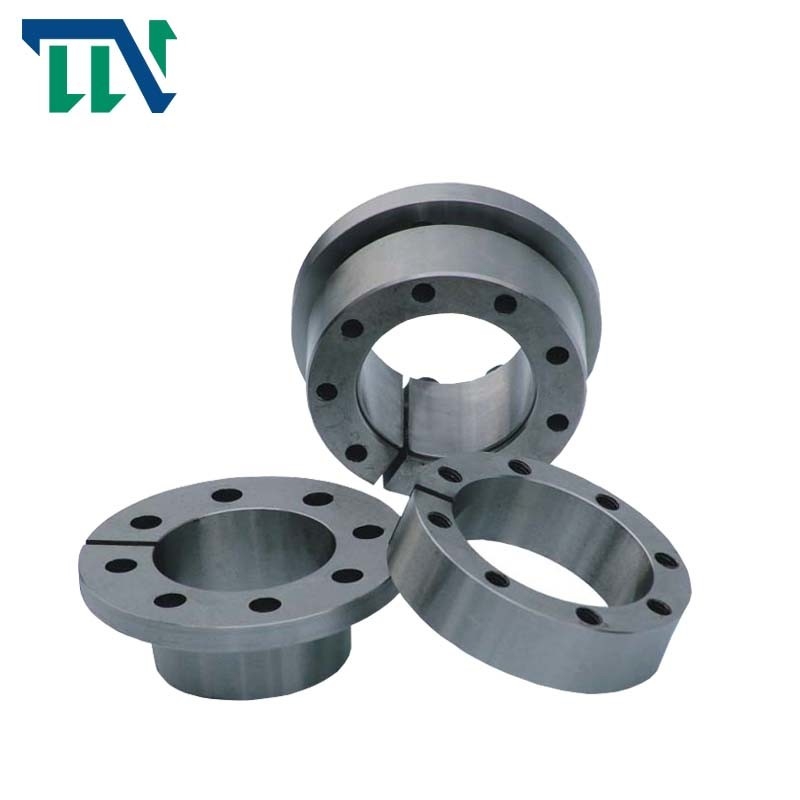

Samocentrujący zespół blokujący TLK601

Name: Samocentrujący zespół blokujący TLK601
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Seria TLK601
Price: 50.00 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Seria TLK601
MOQ:	2
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO9001

Numer modelu:

Zespół blokujący TLK601

Materiał:

Stal łożyskowa GCr15

Waga:

0,15-4,2

Rozmiar otworu:

14-90mm

Średnica zewnętrzna:

23-112mm

Rozmiar:

M4 M6 M8 m 10

Moment obrotowy (kNm:

9,7-184

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

1000 miesięcznie

Podkreślić:

Zespół blokujący TLK601

samocentrujący zespół blokujący TLK601

zespół blokujący TLK601

Product Description

Zespół blokujący TLK601 samocentrujący

Standardowe urządzenie blokujące wału serii TLK601

Wprowadzenie do produktów

Zalety

• Centruje wał względem piasty

• Wysokie przenoszone momenty obrotowe

• Płaska wysokość promieniowa jest szczególnie odpowiednia dla:

małe średnice zewnętrzne piasty

• Brak przesunięcia osiowego między piastą a

wał podczas procedury zaciskania Ze względu na

stały punkt zwrotny

• Przenoszony moment obrotowy od siedemnastu Nm do 18 000 Nm

• Dla średnic wału od 6 mm do stu dwudziestu mm

Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) jest profesjonalnym dostawcą łożysk sprzęgła jednokierunkowego, podstawowymi produktami są mikro sprzęgło elektromagnetyczne, sprzęgło ogranicznika momentu obrotowego, sprzęgło wału przesuwnego, elastyczne sprzęgło wału napędowego, zespół blokujący i sprzęgła wału, itp.

Działamy w branży łożysk sprzęgła i sprzęgła jednokierunkowego od ponad 10 lat, utrzymując zasadę biznesową produktów dostosowanych do wymagań klientów. Obsługujemy poprzez słuchanie naszych klientów, stosowanie innowacji i budowanie z kunsztem, aby spełnić wszystkie ich potrzeby .

Cechy produktów

Model		Zespół blokujący RLK603
Obciążenie znamionowe (kN.m)	Siła	5-3500
	Moment obrotowy	0,025-517
Rozmiar wyścigu wewnętrznego (mm)		14-360
Rozmiar wyścigu zewnętrznego (mm)		38-590
Grubość (mm)		15-175
Waga (kg)		0,1-186

Parametry produktów

podstawowe wymiary									wewnętrzna śruba z łbem sześciokątnym		Obciążenie znamionowe		Pf (N/mm2) A/B	M_A (Nm)	G (kg)
d	D	d₀	L₀	L	L₁	L₂	D₁	D₂	rozmiary	Ilość	F_t(kN) A/B	M_t(kN·m) A/B
mm									rozmiary	Ilość	F_t(kN) A/B	M_t(kN·m) A/B
14	23	28,5	23	14	26	30	38	33	M4		15,5/9,7	0,108/0,068	210/132	4,9	0,15
15	24	32	29	16	36	42	45	40	M6	4	35,5/22,4	0,285/0,179	307/193	17	0,25
16	24	32	29	16	36	42	45	40	M6		35,5/22,4	0,285/0,179	328/206	17	0,26
18	26	34					47	42				0,320/0,200	290/184		0,27
19	27	35	34	18	41	47	49	43	M6	4	35,5/22,4	0,335/0,212	276/174	17	0,30
20	28	36					50	44				0,350/0,224	262/165		0,31
22	32	40					54	48		6		0,353/0,231	155/101		0,38
24	34	42					56	50		6		0,636/0,400	237/149		0,38
25	34	42	41	25	48	54	56	50	M6	6	53,4/33,6	0,665/0,420	228/143	17	0,40
28	39	47	41	25	48	54	61	55	M6	6	53,4/33,6	0,745/0,470	204/128	17	0,41
30	41	49					61	57		6		0,795/0,500	189/119		0,47
32	43	51					65	59		8		1,136/0,715	237/149		0,48
35	47	54					69	62				1.160/0.735	152/99		0,63
38	50	58	45	32	52	58	72	66	M6	8	71,3/44,8	1,223/0,797	140/92	17	0,67
40	53	61	45	32	52	58	75	69	M6	8	71,3/44,8	1,287/0,840	133/87	17	0,74
42	55	63					78	71				1,352/0,881	127/82		0,78
45	59	69,5					86	80				2,677/1.745	155/102		1,23
48	62	71,5	64	45	72	80	87	81	M8	8	119/77.6	2,855/1,860	145/92	41	1,24
50	65	75,5					92	86				2,975/1,940	140/92		1,40
55	71	81,5					98	92				3.680/2.400	117/77		1,70
60	77	87,5	74	55	82	90	104	98	M8	9	133/87.2	4.015/2.620	107/70	41	1,90
65	84	94,5					111	105				4.350/2.840	100/65		2,20
70	90	101,5					119	113		9	212/139	7.440/4.850	123/81		3,05
75	95	107,0					126	119		9	212/139	7,970/5,200	114/75		3,32
80	100	112,5	87	65	97	107	131	125	M10	12	283/184	11,335/7,39	144/94	83	3,50
85	106	118,5					137	131		12	283/184	12.040/7.85	135/88		3,81
90	112	124,5					144	137		12	283/184	12.750/8.32	128/83		4.20
