Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: Seria GRC
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłka morska wysyłka samolotem 0,08-0,17 kg
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło mieszkowe |
Struktura: |
Sprzęgło mieszkowe |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Nazwać: |
Sprzęgło mieszkowe |
Struktura: |
Sprzęgło mieszkowe |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Utlenianie anodowe |

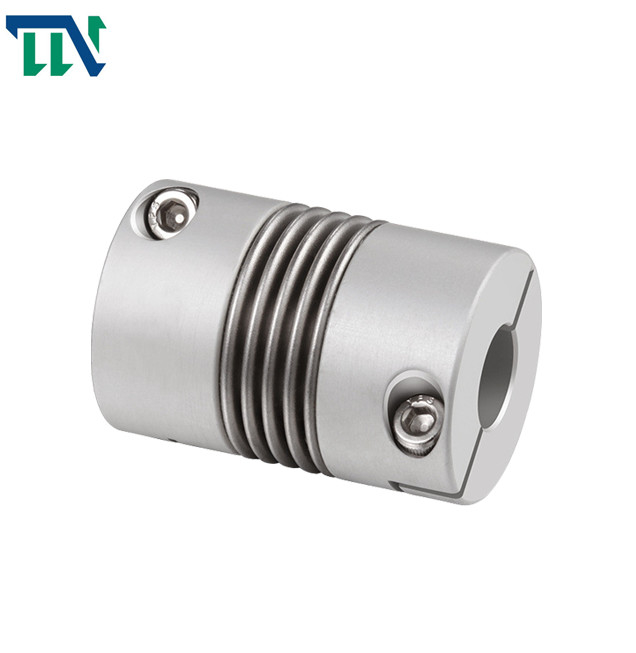

Stalowe mieszkowe sprzęgło wału zaciskowego stopniowane do enkodera
Wprowadzenie produktów
TYPY GRC-32x42 GRC-40x55 GRC-55x72
Łącznik mieszkowy wykorzystuje falistą cienkościenną rurę (mieszek) do bezpośredniego spawania lub łączenia z dwoma półzłączami w celu przeniesienia ruchu.Sprzęgło ma zalety prostej konstrukcji, małych gabarytów, wygodnej obróbki i instalacji oraz wysokiej dokładności transmisji.Stosowany jest głównie w precyzyjnych maszynach małej mocy i mechanizmach sterujących wymagających zwartej konstrukcji i wysokiej dokładności transmisji.
Cechy produktów
> Materiał jest stopem aluminium, a mieszek środkowy wykonany jest ze stali nierdzewnej o doskonałej odporności na korozję
> Spawanie laserowe jest stosowane między mieszkiem a tuleją wału, z zerowym luzem obrotowym, odpowiednie do obrotów do przodu i do tyłu
> Struktura mieszków może skutecznie kompensować odchylenie promieniowe, kątowe i osiowe
> Zaprojektowany dla silnika krokowego z serwosilnikiem
>Metoda mocowania śruby zaciskowej
Changzhou Tianniu Factory jest profesjonalnym producentem złączy śliwkowych, sztywnych, uniwersalnych, krzyżowych, uzwojonych, mieszkowych, z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.
Parametry produktów
Rysunki produktów
wymiary produktu
| Model | D1 D2 Otwór | øD | L | L1 | L2 | L3 | N | C | F | M | Moment dokręcania klucza (N·M) |
| GRC-32x42 | 8,9,9,525,10,11,12,12,7,14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| GRC-40x55 | 8,9,9,525,10,11,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3,5 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
