Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Tianniu
Orzecznictwo: ISO9001-2005
Numer modelu: GH 16*18
Warunki płatności i wysyłki
Minimalne zamówienie: Negocjacja
Cena: Negotiation
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GH |
Struktura: |
Sprzęgło wału Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GH |
Struktura: |
Sprzęgło wału Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |

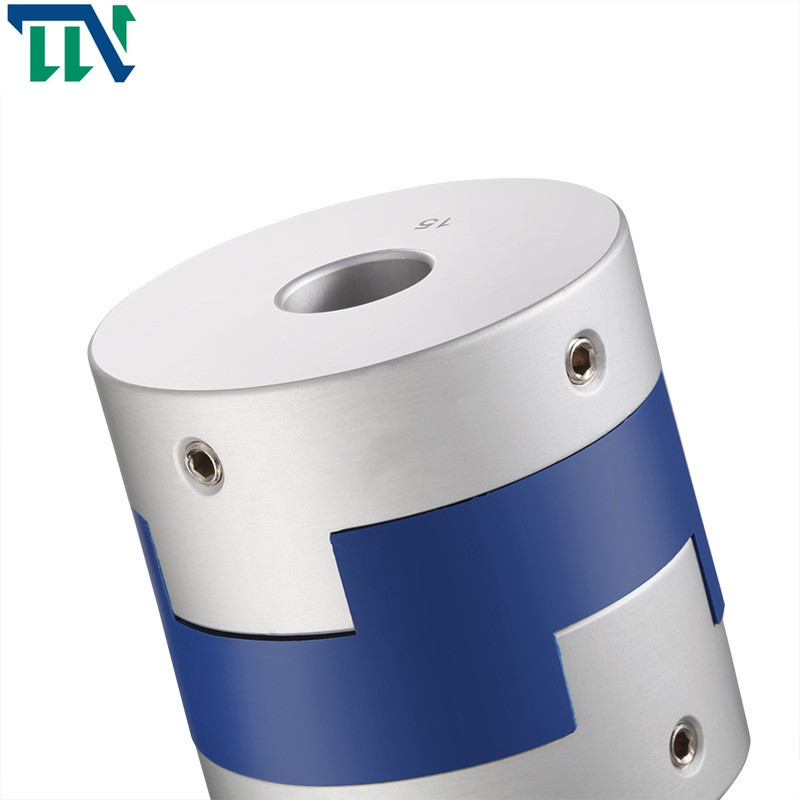

Sprzęgło wału typu GH 16X18 M3 Oldham do połączenia mechanizmu
Cechy produktów
>Zastosowanie sprzęgieł wału marki Tianniu Oldhamkonstrukcja przesuwna może skuteczniej kompensować odchylenie promieniowe i kątowe;
>Zastosowanie sprzęgieł wału marki Tianniu Oldhamodpinana konstrukcja, łatwa w instalacji
>Sprzęgła wału marki Tianniu Oldhamsposób mocowania śruby zaciskowej
Wprowadzenie do produktów
Sprzęgło wału odnosi się do sytuacji, w której dwie części urządzenia do przenoszenia mocy i wał obrotowy nie są ze sobą połączone podczas normalnego ruchu.Czasami jest również używany jako urządzenie zabezpieczające, zapobiegające nadmiernemu obciążeniu połączonych części i pełniące rolę zabezpieczenia przed przeciążeniem.
Sprzęgło typu Oldham zostało zaprojektowane tak, aby zaciskać się równomiernie wokół wału i zapewniać większą retencję niż stałe sprzęgła śrubowe bez uszkadzania wału.Następnie dokręć śruby mocujące, aby zabezpieczyć.To są sprzęgła Oldham
Parametry produktów
Rysunki produkcyjne
Arkusz danych produkcyjnych
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | F | M | moment dokręcania śrub (NM) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6,35,7,8,9,9,525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9,525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9,525,10,11,12,12,7,14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9,525,10,11,12,7,14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 3,3x10-7 | Stop aluminium o wysokiej wytrzymałości | PA 6 6 | Zabieg anodowania | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ± 0,2 | 7000 | 58 | 1,1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 3,1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 9,6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 2,3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ± 0,2 | 3500 | 560 | 3,8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ± 0,2 | 2800 | 795 | 8,0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ± 0,2 | 2500 | 1200 | 8,3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ± 0,2 | 2500 | 1260 | 3,9x10-4 | 445 |
