Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |
Nazwać: |
Sprzęgło wału Oldham |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
16-70mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Utlenianie anodowe |
Elastyczny lub sztywny: |
Elastyczny |

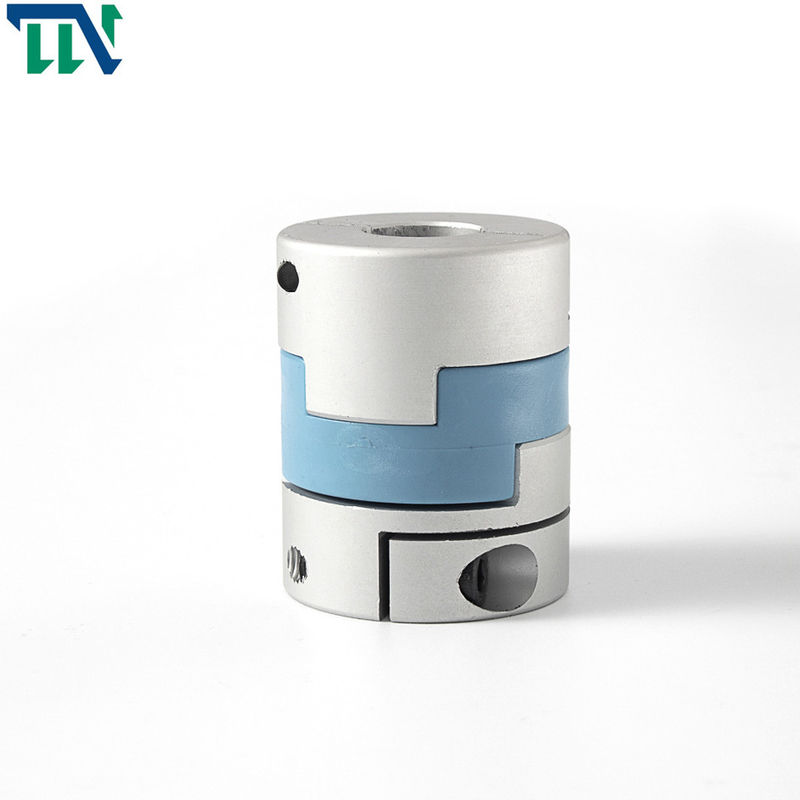

GHC 32X45 Elastyczne sprzęgło krzyżowe wału zaciskowego Oldham do mechanizmu
Wprowadzenie do produktów
Sprzęgło typu Oldham zaprojektowano tak, aby zaciskało się równomiernie wokół wału i zapewniało większą retencję niż stałe sprzęgła śrubowe bez uszkadzania wału.Następnie dokręć śruby mocujące, aby zabezpieczyć.To są sprzęgła Oldhama.Zajmujemy się produkcją wszelkiego rodzaju sprzęgieł wałowych.Dopuszczalne są również złącza niestandardowe.
jego kształt jest lekki i wygodny w montażu, co oszczędza czas na przetwarzanie i produkcję przedsiębiorstw.Po drugie, jest odporny na korozję olejową i może być izolowany elektrycznie.Dostępne są różne elastomery suwakowe.Poślizg między tuleją wału a elementem pośrednim może powodować duże odchylenia promieniowe i kątowe.Specjalna konstrukcja wypukłości pośrodku może pełnić rolę wspierającą i umożliwiać duże odchylenia kątowe bez momentu zginającego, aby zminimalizować obciążenie osiowe
ma zalety prostej konstrukcji, szerokiego zakresu rozmiarów, małego momentu bezwładności, wygodnego użytkowania i wygodnej kontroli wizualnej.Doskonała odporność na korozję oleju i izolacja elektryczna minimalizują obciążenie osiowe spowodowane odchyleniem.Poślizg między tuleją wału a środkiem może pozwolić na duże odchylenie promieniowe i kątowe.
Montaż
1) Podczas montażu usuń zadziory i wyczyść wszystkie części
2) Podczas montażu upewnij się, że linie środkowe dwóch otworów łożysk widełek spawalniczych w środku znajdują się w tej samej płaszczyźnie, a dopuszczalna różnica nie powinna przekraczać 1°.Część splajnu będzie się swobodnie ślizgać, a złącze będzie się obracać elastycznie
3) Oczyść powierzchnię.Z wyjątkiem tego, że czoło kołnierza i wpust czołowy są pokryte smarem antykorozyjnym, reszta jest szczotkowana podkładem antykorozyjnym, a następnie malowana (farba nie jest dozwolona).
4) Regularne smarowanie.Zaleca się wstrzykiwać olej raz w tygodniu oraz raz dziennie w warunkach wysokiej temperatury.
5) Aby wydłużyć żywotność urządzenia osi typu cross slider, wyreguluj wał poprzeczny o 180 stopni za każdym razem, aby czop poprzeczny był używany naprzemiennie
Parametry produktów
Rysunki produkcyjne
Arkusz danych produkcyjnych
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | F | M | moment dokręcania śrub (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2,5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11,6 | 3 | M2,5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2,5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2,5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17,2 | 16,65 | 4.2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9,525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9,525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9,525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9,525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr/min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ± 0,2 | 8500 | 30 | 5,5x10-7 | Stop aluminium o wysokiej wytrzymałości | PA 6 6 | Zabieg anodowania | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ± 0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ± 0,2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ± 0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ± 0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ± 0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ± 0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ± 0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ± 0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ± 0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
