Dostawcy spawanych łączników mieszkowych ze stali nierdzewnej mieszek 25X37mm M4

Brand Name:	Tianniu
Model Number:	GR 25*37
MOQ:	1 szt.
Cena £:	negotiable
Delivery Time:	3-5 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO 9001

Nazwa:

Sprzęgło wału mieszkowego

Struktura:

Sprzęgło wału mieszkowego

Materiał:

Stal aluminiowa

Rozmiar otworu:

16-55mm

Gwarancja:

12 miesięcy

Materiał elastomerowy:

PA66

Obróbka powierzchniowa:

Anodowe utlenianie

Waga:

0,013 KG

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

10000 miesięcznie

Podkreślić:

spawane sprzęgło mieszkowe

sprzęgło mieszkowe ze stali nierdzewnej 25X37 mm

sprzęgło mieszkowe

Product Description

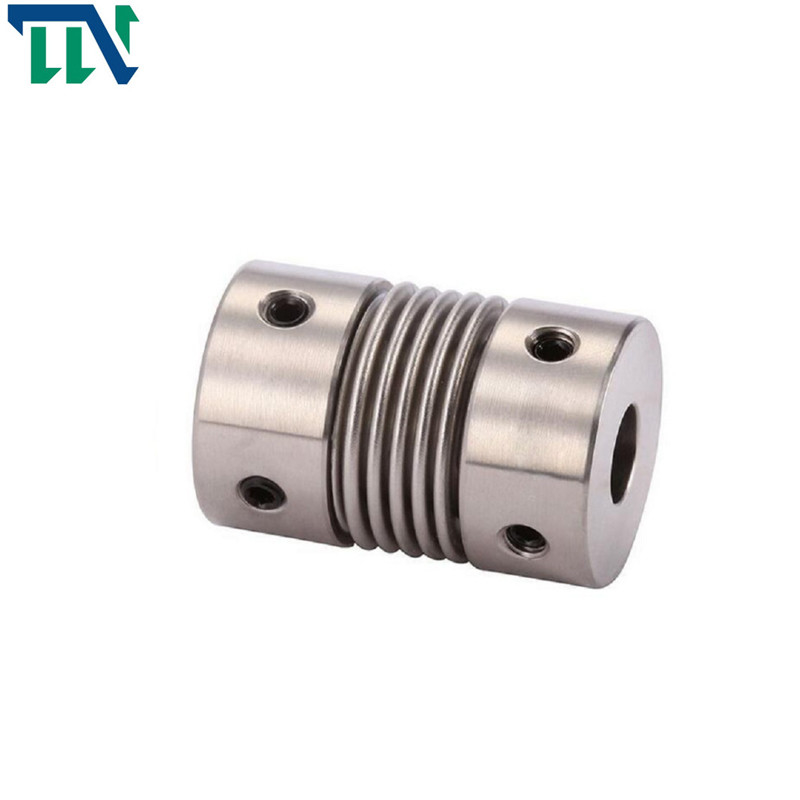

GR 25X37 M4 Sprzęgło wału Aluminiowa śruba ustalająca z mieszkiem do maszyny

Parametry produktów

Rysunki produktów

Dostawcy spawanych łączników mieszkowych ze stali nierdzewnej mieszek 25X37mm M4 0

wymiary produktu

parametr modelu	wspólna średnica otworu d1,d2	ΦD	Ł	LI	L2	L3	N	F	M	moment dokręcania śruby (NM)
GR-16x27	4,5,6,6,35,7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6,35,7,8,9,9,525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0,7
GR-22,5x34	5,6,6,35,7,8,9,9,525,10,11,12	22,5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6,6,35,7,8,9,9,525,10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7,14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34,5	5.5	M5	4
GR-55x57	10,11,12,12,7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6.25	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8.9	M6	7

parametr modelu	Znamionowy moment obrotowy (NM)*	dopuszczalna ekscentryczność (mm)*	dopuszczalny kąt odchylenia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr./min	statyczna sztywność skrętna (NM/rad)	moment bezwładności (Kg.m2)	Materiał tulei wału	obróbka powierzchniowa	waga (g)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7,9x10-7	Stop aluminium o wysokiej wytrzymałości	Anodowanie	8
GR-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2,0x10-6			13
GR-22,5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6,2x10-6			22
GR-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6,7x10-6			30
GR-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2,0x10-5			53
GR-40x51	6.4	0,3	2	+ 0,8 -2,5	10000	530	2,1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2,8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2,3x10-5			280

Wprowadzenie produktów

Sprzęgło mieszkowe wykorzystuje falistą cienkościenną rurę (mieszek) do bezpośredniego spawania lub łączenia z dwoma półsprzęgłami w celu przenoszenia ruchu.Sprzęgło ma zalety prostej konstrukcji, niewielkich wymiarów, wygodnej obróbki i instalacji oraz wysokiej dokładności transmisji.Stosowany jest głównie w precyzyjnych maszynach małej mocy i mechanizmach kontrolnych wymagających zwartej konstrukcji i wysokiej dokładności transmisji.

Cechy produktów

1. Sprzęgło mieszkowe nie ma luzu i ma wysoką czułość

2. Wysoka elastyczność, lepsza ochrona sprzętu

3. Może pochłaniać wibracje i jednocześnie kompensować odchylenia promieniowe, kątowe i osiowe

4. Odporność na plamy olejowe i duża odporność na korozję

5. Sztywność skrętna, charakterystyka obrotu w prawo i w lewo są dokładnie takie same

6. Powszechnie stosowane w obrabiarkach CNC, tarczach indeksujących i innych maszynach przemysłowych
