Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: GFC 30*35
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłane drogą morską samolotem
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Model: |
Sprzęgło wału GFC |
Gwarancja: |
12 miesięcy |
Rozmiar otworu: |
5-16mm |
Długość: |
35mm |
Waga: |
0,05 kg |
Touque: |
12,5 |
Model: |
Sprzęgło wału GFC |
Gwarancja: |
12 miesięcy |
Rozmiar otworu: |
5-16mm |
Długość: |
35mm |
Waga: |
0,05 kg |
Touque: |
12,5 |
Cechy produktów
Główne cechy
1. Może pochłaniać wibracje i kompensować odchylenie promieniowe, kątowe i osiowe;
2. Pośrednie połączenie elastomerowe
3. Odporność na olej i izolacja elektryczna
4. Zabezpiecz śrubami dociskowymi
5. Charakterystyka obrotu zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara jest dokładnie taka sama!

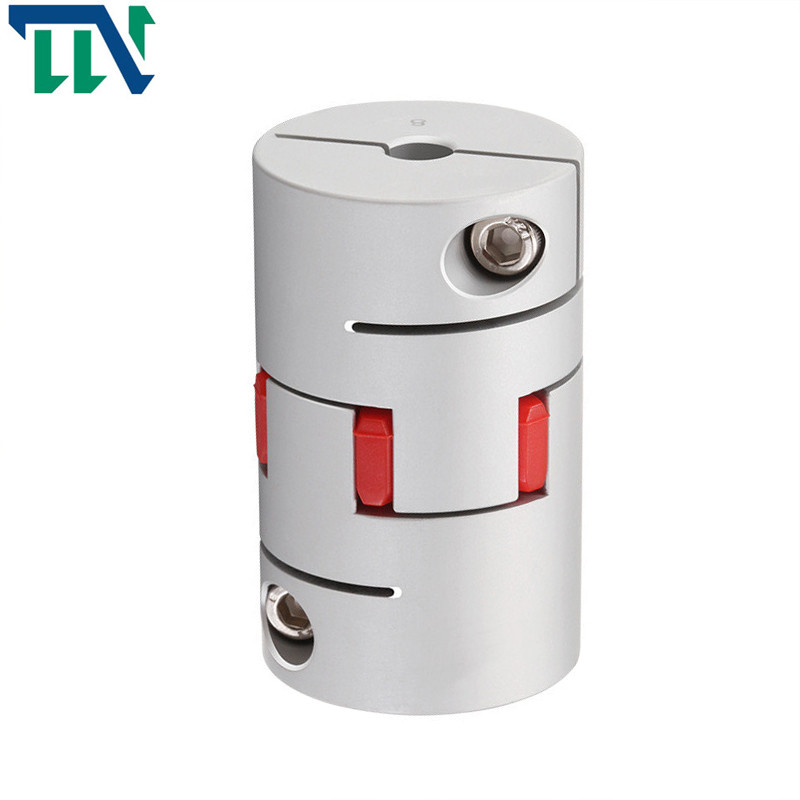

Złączka do kwiatu śliwy jest szeroko stosowanym złączem, które składa się z dwóch metalowych tarcz pazurowych i elastycznego korpusu.Dwie metalowe tarcze z pazurami są zwykle wykonane ze stali o grubości 45, ale stopy aluminium są również przydatne, gdy wymagane są delikatne obciążenia.Sprzęgło kwiatu śliwy ma prostą konstrukcję, łatwą konserwację, brak konieczności smarowania, wygodną kontrolę, bezobsługowość i może pracować nieprzerwanie przez długi czas.Posiada dobre właściwości tłumienia drgań, buforowania i izolacji elektrycznej oraz pracuje stabilnie i niezawodnie.Posiada duże możliwości kompensacji osiowej, promieniowej i kątowej.Mały rozmiar promieniowy, niewielka waga, mały moment bezwładności, odpowiedni do średnich i dużych prędkości.Elastyczne elementy poliuretanowe o wysokiej wytrzymałości są odporne na zużycie i olej, mają dużą nośność, długą żywotność oraz są bezpieczne i niezawodne.
Szereg zastosowań
Złącza śliwkowe są szeroko stosowane w obrabiarkach CNC, tokarkach CNC, centrach obróbczych, grawerkach, frezarkach CNC, gongach komputerowych, maszynach metalurgicznych, maszynach górniczych, maszynach naftowych, maszynach chemicznych, maszynach do podnoszenia, maszynach transportowych, maszynach przemysłu lekkiego, maszynach włókienniczych , pompy, wentylatory itp.
Changzhou Tianniu Factory jest profesjonalnym producentem sprzęgieł śliwkowych, sztywnych, uniwersalnych, krzyżowych, uzwojeń, mieszków, podwójnych membran i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.
Może produkować dziesiątki odmian sprzęgieł gwiaździstych w różnych stylach.Firma zajmuje się projektowaniem i produkcją różnych niestandardowych sprzęgieł.Krótki okres budowy (cykl produkcyjny 4-7 dni), niezawodna jakość, rozsądna cena, całkowite zastąpienie importu, wystarczające zapasy i wystarczająca podaż produktów.
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | D | L | LF | LP | F | M | moment dokręcania śrub (NM) |
| GFC-14X22 | 3,4,5,6,6,35 | 14 | 22 | 14,3 | 6,6 | 5.0 | M2,5 | 1,0 |
| GFC-20x25 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 25 | 16,7 | 8,6 | 5,9 | M3 | 1,5 |
| GFC-20X30 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 19.25 | 8,6 | 5,9 | M3 | 1,5 |
| GFC-25X30 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 30 | 20,82 | 11,6 | 8,5 | M4 | 2,5 |
| GFC-25X34 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 34 | 22,82 | 11,6 | 8,5 | M4 | 2,5 |
| GFC-30x35 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 35 | 23 | 11,5 | 10 | M4 | 2,5 |
| GFC-30X40 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 40 | 25 | 11,5 | 10 | M4 | 2,5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 50 | 32,1 | 14,5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 55 | 34,5 | 14,5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12,7,14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14,5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16,1 | 13,5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46,4 | 16,1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48,5 | 17,3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53,5 | 17,3 | 22,5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22,5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74,5 | 24 | 18 | M10 | 30 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt ugięcia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr./min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (g) |
| GFC-14X22 | 5.0 | 0,1 | 1 | ±02 | dziesięć tysięcy | 50 | 1,0x10-6 | Stop aluminium o wysokiej wytrzymałości | Poliuretan importowany z Niemiec | Zabieg anodowania | 10 |
| GFC-20X25 | 5.0 | 0,1 | 1 | ±02 | dziesięć tysięcy | 50 | 1,0x10-6 | 15 | |||
| GFC-20X30 | 5.0 | 0,1 | 1 | ^02 | dziesięć tysięcy | 53 | 1,1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0,1 | 1 | dziesięć tysięcy | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0,1 | 1 | £)2 | dziesięć tysięcy | 90 | 5,2x10-6 | 42 | |||
| GFC-30X35 | 12,5 | 0,1 | 1 | ±02 | dziesięć tysięcy | 123 | 6,2x10-6 | 50 | |||
| GFC-30x40 | 12,5 | 0,1 | 1 | 102 | dziesięć tysięcy | 123 | 6,2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0,1 | 1 | 8000 | 1100 | 3,8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0,1 | 1 | ±02 | 8000 | 1100 | 3,8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0,1 | 1 | 7000 | 1140 | 3,9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0,1 | 1 | ±02 | 6500 | 2350 | 1,6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0,1 | 1 | 102 | 6000 | 2500 | 1,6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0,1 | 1 | ±02 | 5500 | 4500 | 3,8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0,1 | 1 | ±02 | 5500 | 4800 | 3,8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0,1 | 1 | £)2 | 4500 | 5000 | 1,8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0,1 | 1 | ±02 | 4000 | 5000 | 2,0x10-3 | 1000 |
