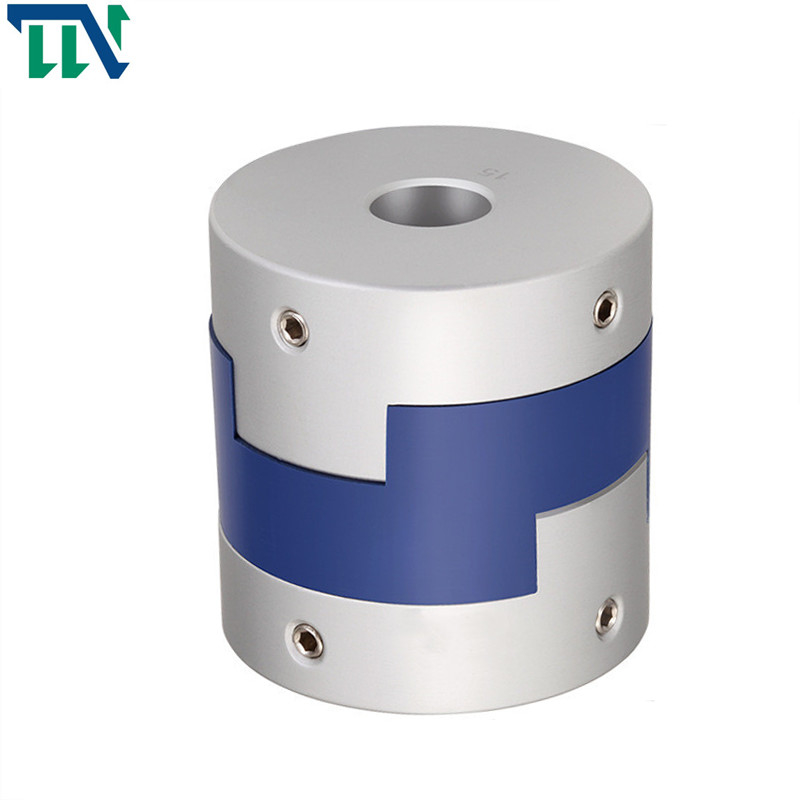

Zestaw przesuwny krzyżowy ze sztywnym sprzęgłem śrubowym GH Oldham

Brand Name:	Tianniu
Model Number:	Seria GH
MOQ:	1 szt.
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO-9001

Model:

GH krzyżowo przesuwne złącze śrubowe

Materiał:

stop aluminium

Struktura:

złącze śrubowe

Rozmiar otworu:

5-10mm

Gwarancja:

12 miesięcy

Średnica zewnętrzna:

12-25mm

Materiał elastomerowy:

PA66

Obróbka powierzchniowa:

Utlenianie anodowe

Szczegóły pakowania:

Kartony wysyłane drogą morską samolotem

Możliwość Supply:

10000 miesięcznie

Podkreślić:

Krzyżowe sprzęgło śrubowe

sztywny wał Oldham

Product Description

GH Oldham Type Coupling Cross Sliding Set Śrubowe sztywne sprzęgło wału

Parametry produktów

Zestaw przesuwny krzyżowy ze sztywnym sprzęgłem śrubowym GH Oldham 0

parametr modelu	wspólna średnica otworu d1,d2	D	L	LF	LP	F	M	moment dokręcania śrub (NM)
GH-16X18	4,5,6,6.35,7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6,35,7,8,9,9,525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11,7	16,65	5.58	M4	1,7
GH-32x33	5,6,8,9,9,525,10,11,12,12.7,14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9,525,10,11,12,12,7,14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9,525,10,11,12,7,14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

parametr modelu	Znamionowy moment obrotowy (NM)*	dopuszczalna ekscentryczność (mm)*	dopuszczalny kąt ugięcia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr./min	statyczna sztywność skrętna (NM/rad)	moment bezwładności (Kg.M2)	Materiał tulei wału	Materiał odłamków	obróbka powierzchniowa	waga (g)
GH-16X18	0,7	0,8	3	± 0,2	9000	30	3,3x10-7	Stop aluminium o wysokiej wytrzymałości	PA 6 6	Zabieg anodowania	6
GH-20X25	1.2	1.2	3	± 0,2	7000	58	1,1x10-6				18
GH-25X28	2	1,6	3	± 0,2	6000	130	3,1x10-6				25
GH-32x33	4,5	2	3	± 0,2	4800	270	9,6x10-6				44
GH-40X35	9	2,4	3	± 0,2	3600	520	2,3x10-5				81
GH-45X46	12	2,8	3	± 0,2	3500	560	3,8x10-5				136
GH-50X38	19	2,6	3	± 0,2	3000	800	1,8x10-4				142
GH-55X57	22	3,3	3	± 0,2	2800	795	8,0x10-4				255
GH-63X47	19	3	3	± 0,2	2500	1200	8,3x10-4				320
GH-70X77	56	3,8	3	± 0,2	2500	1260	3,9x10-4				445

Cechy produktów

Złączka typu GH Oldham, krzyżowo przesuwna, skręcana złączka śrubowa

> Materiałem koloidalnym jest importowany PA66, który ma dobrą odporność na zużycie, odporność na korozję i izolację elektryczną
> Konstrukcja przesuwna może skuteczniej kompensować odchylenie promieniowe i kątowe
> Odpinany projekt, łatwy w instalacji
>Metoda mocowania śruby zaciskowej

W moim kraju normy przemysłu maszynowego zostały sformułowane i zrewidowane zgodnie z nowymi normami branżowymi: JB/T 9147-1999 (zastępując ZB/T J19022-90) Zależność sprzęgieł między momentami obrotowymi. W porównaniu ze sprzęgłem zębatym, sprzęgło membranowe nie ma względnego poślizgu , nie wymaga smarowania, uszczelniania, nie ma hałasu, w zasadzie nie wymaga konserwacji, jest łatwy w produkcji i może częściowo zastąpić sprzęgło zębate.Sprzęgła membranowe są szeroko stosowane w krajach uprzemysłowionych na świecie.

Sprzęgło membranowe nadaje się do przenoszenia wałów w warunkach pracy o wysokiej temperaturze, wysokiej prędkości i środowisku korozyjnym, takich jak pompy wodne (zwłaszcza pompy chemiczne o dużej mocy), wentylatory, sprężarki, maszyny hydrauliczne, maszyny naftowe, maszyny drukarskie, maszyny włókiennicze, chemiczne maszyny, maszyny górnicze, maszyny metalurgiczne, lotnictwo (helikopter), szybki morski system przenoszenia mocy, turbina parowa, tłokowy system mechanicznego przenoszenia mocy, pojazdy gąsienicowe i agregat prądotwórczy szybki, mechaniczny system przenoszenia dużej mocy, poprzez wyważenie dynamiczne Później stosowane do szybkich wałów transmisyjnych stało się bardziej powszechne.
