Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Seria GLJ
Warunki płatności i wysyłki
Minimalne zamówienie: 2 szt
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Model: |

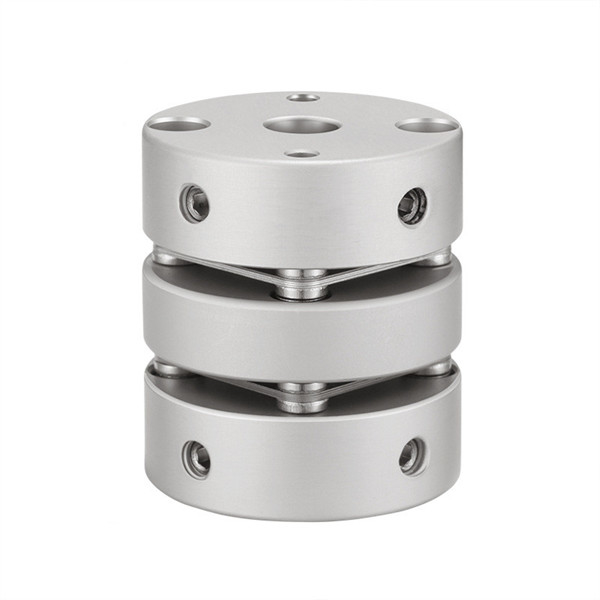

Złącze śrubowe z podwójną membraną GLJ |
Materiał: |
Stop aluminium |
Struktura: |
Złącze śrubowe z podwójną membraną |
Rozmiar otworu: |
19-68mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Anodowe utlenianie |
Model: |
Złącze śrubowe z podwójną membraną GLJ |
Materiał: |
Stop aluminium |
Struktura: |
Złącze śrubowe z podwójną membraną |
Rozmiar otworu: |
19-68mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Anodowe utlenianie |
Produkty Wprowadzenie
Sprzęgła są również nazywane sprzęgłami.Większość powszechnie stosowanych sprzęgieł została znormalizowana lub znormalizowana.Zasadniczo konieczne jest jedynie prawidłowe dobranie typu sprzęgła oraz określenie rodzaju i wielkości sprzęgła.W razie potrzeby nośność można sprawdzić i obliczyć pod kątem wrażliwych słabych ogniw;przy dużej prędkości obrotowej należy sprawdzić siłę odśrodkową zewnętrznej krawędzi i odkształcenie elementu elastycznego oraz przeprowadzić kontrolę wyważenia.
Element mechaniczny używany do trwałego połączenia wału napędowego i wału napędzanego w różnych mechanizmach w celu obracania się razem i przenoszenia ruchu i momentu obrotowego.Czasami służy również do łączenia wałów i innych części (takich jak koła zębate, koła pasowe itp.).Często składa się z dwóch połówek, które są odpowiednio połączone za pomocą wpustów lub ciasnych łączników i są mocowane na końcach dwóch wałków, a następnie te dwie połówki są w jakiś sposób połączone.Sprzęgło może również kompensować przesunięcie (w tym przesunięcie osiowe, przesunięcie promieniowe, przesunięcie kątowe lub przesunięcie całkowite) między dwoma wałami z powodu niedokładnego wykonania i montażu, odkształcenia podczas pracy lub rozszerzalności cieplnej itp.;oraz łagodzenie wstrząsów i pochłanianie drgań.
Ogólna funkcja sprzęgła: Gdy wał i wał mają być połączone w celu przenoszenia mocy, do połączenia zwykle stosuje się koło pasowe lub koło zębate, ale jeśli wymagane jest, aby dwa wały znajdowały się w linii prostej i obracały się ze stałą prędkością, do połączenia należy użyć złącza.Jednak ze względu na wzrost precyzji, rozszerzalność cieplną wału lub zginanie wału podczas pracy, koncentryczność między dwoma wałami ulegnie zmianie.Dlatego elastyczne sprzęgło może być używane jako pomost do utrzymania przenoszenia mocy między dwoma wałami i pochłaniania dwóch wałów.Odchylenie promieniowe, kątowe i osiowe między wałami, przedłużające w ten sposób żywotność maszyny i poprawiające jakość maszyny.
Parametry produktów
| parametr modelu | wspólna średnica otworu d1,d2 | ΦD | Ł | LF | LP | d3 | S | F | M | moment dokręcania śruby (NM) |
| GLJ-19x27 | 3,4,5,6,6,35,7,8,9,9,525,10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | M3 | 0,7 |
| GLJ-26x32 | 4,5,6,6,35,7,8,9,9,525,10,11,12,12,7 | 26 | 32 | 10.7 | 5.4 | 12,5 | 2.6 | 4.5 | M4 | 1.7 |
| GLJ-32x41 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15,16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7,5 | 22,5 | 4.5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10,11,12,12.7,13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19.75 | 13,5 | 32,5 | 5.5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45,5 | 6.3 | 7.7 | M8 | 10,5 |
| Anodowanie | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt odchylenia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr./min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.m2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (G) |
| GLJ-19x27 | 1 | 0,12 | 1.5 | ±0,18 | 10000 | 170 | 8,8x10-7 | Stop aluminium o wysokiej wytrzymałości | SUS 3 0 4 Stal sprężynowa | Anodowanie | 13 |
| GLJ-26x32 | 1.5 | 0,15 | 1.5 | ±0,3 | 10000 | 820 | 2,8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0,17 | 1.5 | ±0,36 | 10000 | 1750 | 1,8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1.5 | ±0,45 | 10000 | 2850 | 2,7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1.5 | ±0,54 | 10000 | 3300 | 4,2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1.5 | ±0,72 | 10000 | 9480 | 1,6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1.5 | ±0,8 | 9000 | 19000 | 2,0x10-4 | 492 |
