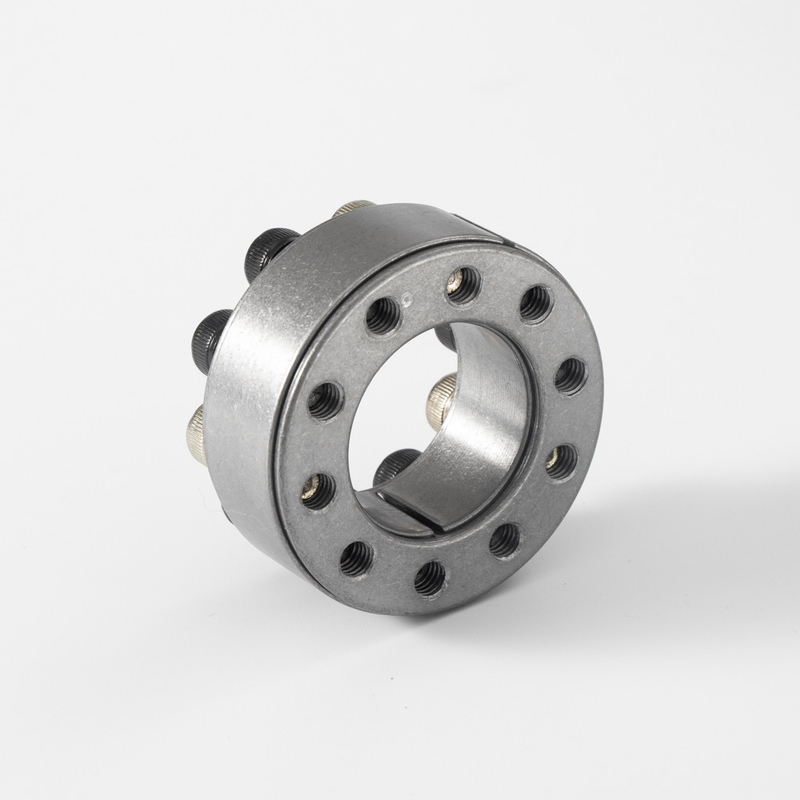

Zespoły blokujące serii Z2 Bezkluczowe urządzenie blokujące piastę wału

Brand Name:	Tianniu
Model Number:	Z2
MOQ:	2
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO-9001

Numer modelu:

Zespół blokujący Z2

Rozmiar zewnętrzny:

47-1110 mm

Rozmiar otworu:

19-1000 mm

Materiał:

Stal

Waga:

0,2-146 KG

Moment obrotowy:

0,25-2000

Szczegóły pakowania:

Kartony drogą morską drogą lotniczą

Możliwość Supply:

1000 MIESIĘCZNIE

Podkreślić:

Zespoły blokujące serii Z2

urządzenie blokujące piastę wału bez klucza

urządzenie blokujące piastę wału Z2

Product Description

Zespoły blokujące Urządzenie do bezkluczowej blokady wału i piasty serii Z2

Cechy produktów

Zespół blokujący to zaawansowana podstawa mechaniczna, która jest szeroko stosowana na świecie do sprzęgania mechanicznego pod różnymi obciążeniami.

Zespół blokujący to nowy rodzaj połączenia.Polega na dokręcaniu śrub o dużej wytrzymałości w celu wytworzenia nadciśnienia pomiędzy zespołem blokującym a wałem lub pomiędzy powierzchnią obudowy, czemu towarzyszy tarcie i bezkluczowe urządzenie łączące realizujące przenoszenie obciążenia.

Ma wiele unikalnych zalet i cech w porównaniu z tradycyjną metodą mechanicznego łączenia ogólnej interferencji bez wiązania i wiązania.

Stany Zjednoczone, Niemcy, Japonia i kraje o bardziej rozwiniętych gałęziach przemysłu po raz pierwszy zastosowały tę nową technologię w ciężkich maszynach.

Został rozszerzony na różne inne gałęzie przemysłu maszynowego.Locking Assembly rozpoczęło swoją działalność na arenie międzynarodowej na początku lat 70.

Chiny opracowały ten produkt na początku lat 80. XX wieku i najpierw promowały go oraz stosowały w różnych ciężkich maszynach.W ciągu ostatnich sześciu lat Chiny sformułowały ogólny standard montażu blokującego GB5867-86.

Nasza firma Tianniu rozpoczęła kompleksowe badania i rozwój różnych tulei rozporowych tego standardu w 1987 roku.

Po prawie 20 latach praktyki zakończyliśmy opracowywanie wszystkich rodzajów tulei rozporowych w tym standardzie.I promowany do tekstyliów, opakowań, przemysłu spożywczego, lekkiego, metalurgii, papiernictwa, drukarstwa, obrabiarek, centrów obróbczych, kucia.

Obrabiarki i maszyny metalurgiczne oraz maszyny ogólne i inne maszyny zyskały dobrą reputację i promowały produkty przemysłu maszynowego.ulepszona umiejętność.Andcan opracować niestandardowy zespół blokujący zgodnie ze specjalnymi potrzebami użytkownika.

Parametry produktów

podstawowe wymiary					śruba z łbem sześciokątnym wewnętrznym		Obciążenie znamionowe		Pf (N/mm2)	M_A (N·m)	G (kg)
D	D	l	Ł	Ł₁	rozmiary	Ilość	F₁(kN)	M_T(kN·m)
mm					rozmiary	Ilość	F₁(kN)	M_T(kN·m)
19	47	17	20	27,5	M6×18	8	27	0,25	220	14	0,20
20								0,27	210		0,23
22								0,30	195		0,24
25	50					9	30	0,38	190		0,25
28	55					10	33	0,47	185		0,29
30	55					10	33	0,50	175		0,30
35	60					12	40	0,70	180		0,32
38	63					15	46	0,88	185		0,33
40	65					15	46	0,92	180		0,34
42	72	20	24	33,5	M8×22	12	65	1.36	200	35	0,48
45	75						71	1,62	210		0,57
50	80						72	1,77	190		0,60
55	85					15	83	2.27	200		0,63
60	90					15	83	2.47	180		0,69
65	95					16	93	3.04	190		0,73
70	110	24	28	39	M10×25	15	130	1,60	210	70	1.26
75	115						131	4,90	195		1.33
80	120						132	5.20	180		140
85	125					16	147	6.30	195		1,49
90	130					16	148	6.60	180		1,53
95	135					18	167	7,90	195		1,62

100	145	29	33	47,0	M12×30	15	190	9.60	195	125	2.01
105	150						191	9,98	185		2.10
110	155						192	10.50	180		2.15
120	165					16	218	13.10	185		2.35
125	170					18	220	13.78	180		2,95
130	180	34	38	52,0	M12×35	20	272	17.60	165	125	3.51
140	190					22	298	20.90	165		3,85
150	200					24	324	24.20	170		4.07
160	210					27	350	28.00	170		4.3
170	225	38	44	60	M14×40	22	386	32,80	160	190	5,78
180	235	38	44	60		24	420	37,80	165		6.05
190	250	46	52	68		28	490	46,50	150		8.25
200	260	46	52	68		30	525	52,50	150		8.65
210	275	50	56	74	M16×55	24	599	62,89	151	295	10.10
220	285					26	620	68.00	150		11.22
240	305					30	715	85,50	160		12.20
250	315					32	768	96,00	162		12.70
260	325					34	800	104.00	165		13.20
280	355	60	66	86,5	M18×60	32	915	128.00	145	405	19.20
300	375	60	66	86,5	M18×60	36	1020	153,00	150	405	20.50
320	405	72	78	100,5	M20×75		1310	210.00	150	580	29.60
340	425	72	78	100,5	M20×75		1310	224.00	145	580	31.10
360	455	84	90	116,0	M22×80		1630	294,00	145	780	42.20
380	475						1620	308,00	135		44.00
400	495						1610	322,00	130		46.00
420	515					40	1780	374,00	135		50.00
450	555	96	102	130	M24×90	40	2050	461,25	124	1000	65.00
480	585					42	2160	518,40	124		71.00
500	605					44	2240	560,00	123		72,60
530	640					45	2330	617,00	121		83,60
560	670					48	2440	680,00	120		85.00
600	710					50	2580	775,00	118		91.00
630	740					52	2680	844,00	117		94.00
670	780					56	2820	944,00	116		101.00
710	820					60	2970	1050,00	115		106.00
750	860					62	3130	1173,00	115		112.00
800	910					66	3260	1300,00	112		118.00
850	960					70	3500	1487,00	113		125.00
900	1010					75	3680	1650,00	112		132.00
950	1060					80	3870	1838.00	112		139,00
1000	1110					82	4000	2000,00	110		146

Zespoły blokujące serii Z2 Bezkluczowe urządzenie blokujące piastę wału 0
