Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z18
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Możliwość Supply: 1000 MIESIĘCZNIE
Numer modelu: |
Zespół blokujący Z18 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
1,5-71 kg |
Średnica zewnętrzna: |
75-405mm |
Grubość (mm): |
72-197mm |
Rozmiar otworu: |
45-320mm |
Moment obrotowy (kNm: |
3,9-470 |
Numer modelu: |
Zespół blokujący Z18 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
1,5-71 kg |
Średnica zewnętrzna: |
75-405mm |
Grubość (mm): |
72-197mm |
Rozmiar otworu: |
45-320mm |
Moment obrotowy (kNm: |
3,9-470 |

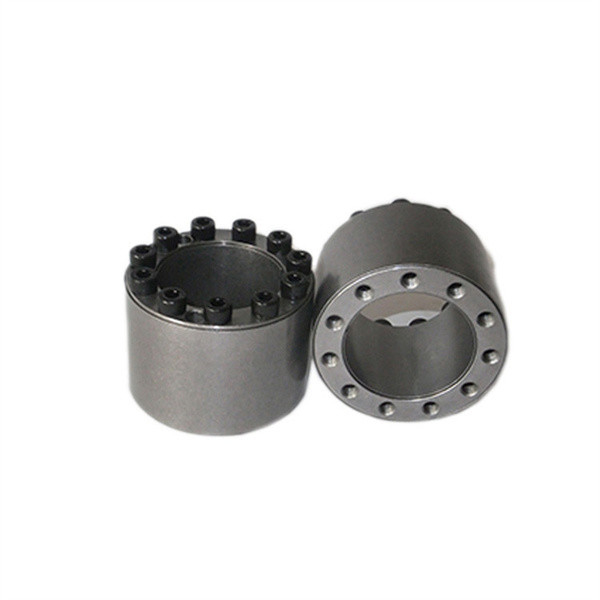

Z18 Zespół blokujący Urządzenie blokujące Urządzenie blokujące wałek do maszyny
Cechy produktów
Zespół blokujący to zaawansowana podstawa mechaniczna, która jest szeroko stosowana na świecie do sprzęgania mechanicznego pod różnymi obciążeniami.Stany Zjednoczone, Niemcy, Japonia i kraje o bardziej rozwiniętych gałęziach przemysłu po raz pierwszy zastosowały tę nową technologię w ciężkich maszynach.Został rozszerzony na różne inne gałęzie przemysłu maszynowego.Locking Assembly rozpoczęło swoją działalność na arenie międzynarodowej na początku lat 70.Chiny opracowały ten produkt na początku lat 80. XX wieku i najpierw promowały go oraz stosowały w różnych ciężkich maszynach
Zespół blokujący serii Z wyprodukowany przez firmę transmisyjną Changzhou tianniu opiera się na autorytatywnych standardach technicznych w Europie i wprowadził kilka kreatywnych ulepszeń produktów pod względem naukowym.
Firma produkuje głównie standardy euro, JB (GB), standardy USA i różne niestandardowe produkty z serii zestawów blokujących.Produkty są eksportowane do Unii Europejskiej, Stanów Zjednoczonych, Australii, Azji Południowo-Wschodniej, Hongkongu i Tajwanu oraz innych krajów i regionów.
Firma sukcesywnie opracowała i wyprodukowała ponad 30 serii standardowych i tysiące specyfikacji zamków.Jest to profesjonalny producent zestawów blokujących na dużą skalę w Chinach
Obecnie przedsiębiorstwo zajmuje powierzchnię 1000 metrów kwadratowych i posiada różne obrabiarki CNC, precyzyjne przyrządy pomiarowe i specjalny sprzęt pomiarowy.
| Model | Z18 Elementy mocujące stożek | |
| Nacisk na wał (N/mm2) | 120 | |
| Nacisk na piastę (N/mm2) | 92-108 | |
| Obciążenie znamionowe (kNm) | Siła | 174-2930 |
| Moment obrotowy | 3,9-470 | |
| Rozmiar wyścigu wewnętrznego (mm) | 45-320 | |
| Rozmiar bieżni zewnętrznej (mm) | 75-405 | |
| Grubość (mm) | 72-197 | |
| Waga (kg) | 1,5-71 | |
Parametry produktów
|
基 本 尺 寸 podstawowe wymiary |
内 六 角 螺 钉 śruba z łbem sześciokątnym wewnętrznym |
额定 Ocenione |
负 荷 obciążenie |
Pf (N/mm2) |
G
(kg) |
||||||
| D | D | I | Ł |
规格 rozmiary |
数量 Ilość |
MA Nm |
FT(kN) | MT(kN·m) | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26,9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52,0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
| 150 | 200 | 16 | 985 | 73,8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83,7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71,0 | |||||
