Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO9001
Numer modelu: Z17A
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 MIESIĘCZNIE
Numer modelu: |
Zespół blokujący Z17A |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
0,5-179,5 kg |
Średnica zewnętrzna: |
55-710mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
30-600mm |
Moment obrotowy (kNm: |
64-1265 |
Numer modelu: |
Zespół blokujący Z17A |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
0,5-179,5 kg |
Średnica zewnętrzna: |
55-710mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
30-600mm |
Moment obrotowy (kNm: |
64-1265 |

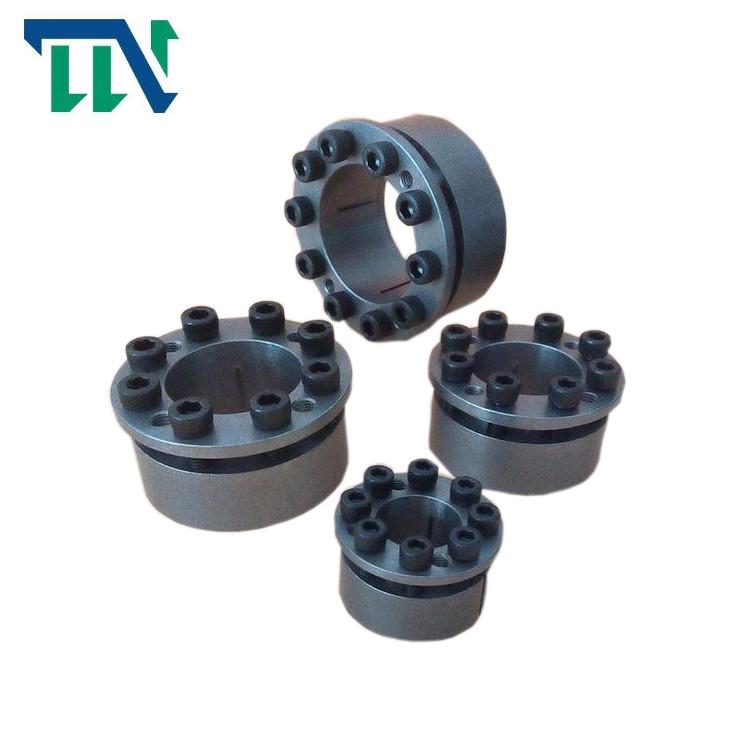

Z17 A Bezkluczowe urządzenie blokujące Zespół blokady zasilania
Cechy produktów
Gdy tuleja sprzęgła rozprężnego jest zainstalowana w kierunku osiowym, może łatwo dostosować wymagany rozmiar pozycji w kierunku osiowym i
względne położenie części bez mocowania osiowego.Wraz z rozszerzeniem zakresu zastosowania wszelkiego rodzaju złożone połączenia tworzą się w
maszynę można zastąpić specjalnymi tulejami rozprężnymi i szczelnymi.Uprość konstrukcję przekładni lub stań się integralną częścią elementu mechanicznego, takiego jak bezluzowe sprzęgło membranowe.
Własności mechaniczne wkrętu montażowego blokady Z17 I. instrukcja użytkowania.Proszę uważnie przeczytać tę instrukcję przed użyciem.
1. Potwierdź, czy aktualny produkt jest zgodny z modelem skonfigurowanej maszyny;
2. W elementach zespołu zamka nie wolno stosować dodatków zawierających molibden lub krzem;
3. Określony poziom wydajności tego produktu to 1,2 Śruby klasy 9 należy zastąpić innymi śrubami;
4. Ten produkt nie ma funkcji pozycjonowania środkowego.Jeśli potrzebujesz tej funkcji, zaprojektuj ją samodzielnie na piaście koła;
5. Nie uderzaj na siłę podczas instalacji zespołu blokującego;
6. Tolerancja wyboru wału i piasty wynosi H8 / H8;
Parametry produktów
|
基 本 尺 寸 podstawowe wymiary |
内 六 角 螺 钉 śruba z łbem sześciokątnym wewnętrznym |
额定负荷 Obciążenie znamionowe |
Pf (N/mm2) |
G
(kg) |
||||||||
| D | D | Ł1 | Ł2 | Ł3 | Ł4 |
规格 rozmiary |
数量 Ilość |
MA Nm |
FT(kN) |
MT(kN·m) |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0,9 | 132 | 0,5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1,25 | 135 | 0,6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0,7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22,5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29,3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31,5 39,4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45,0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52,5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64,9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78,3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92,7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126,0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167,6 | 120 | 25,8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217,0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258,5 | 117 | 40,6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357,8 | 120 | 58,6 |
| 340 | 425 | 380,0 | 113 | 61,8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85,0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87,2 93,4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97,5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795,0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128,9 134,1 139,3 144,5 157,6 163.1 168,6 174,0 179,5 |
