Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO-9001
Numer modelu: Z16
Warunki płatności i wysyłki
Minimalne zamówienie: 2
Cena: Negotiable
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 MIESIĘCZNIE
Numer modelu: |
Zespół blokujący Z16 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
0,25-100,3 kg |
Średnica zewnętrzna: |
47-710mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
20-600mm |
Moment obrotowy (kNm: |
34-3215 |
Numer modelu: |
Zespół blokujący Z16 |
Materiał: |
Stal łożyskowa GCr15 |
Waga: |
0,25-100,3 kg |
Średnica zewnętrzna: |
47-710mm |
Grubość (mm): |
60-155 |
Rozmiar otworu: |
20-600mm |
Moment obrotowy (kNm: |
34-3215 |

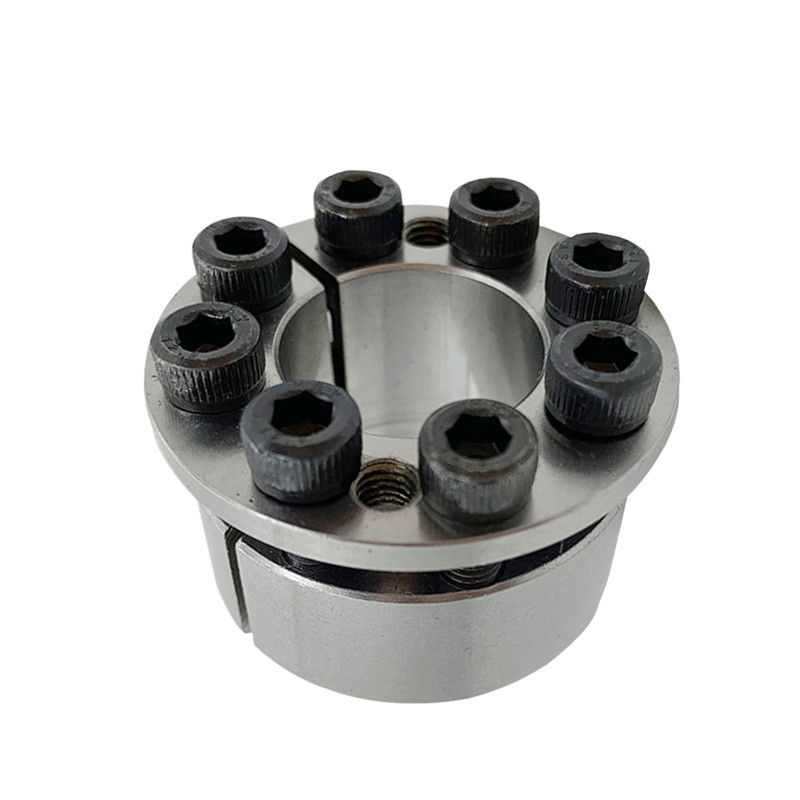

Z16 Bezkluczowe urządzenie blokujące Mocowanie zespołu blokady zasilania do drukowania
Cechy produktów
|
Model
|
Z16 Elementy blokujące
|
|
|
Rozmiar wyścigu wewnętrznego (mm)
|
20-600mm
|
|
|
Rozmiar bieżni zewnętrznej (mm)
|
47-710mm
|
|
|
Grubość (mm)
|
23-113mm
|
|
|
WAGA (kg)
|
0,25-104 kg
|
|
Głównym celem tulei rozporowej jest zastąpienie funkcji wielowypustów i pojedynczych klinów, aby zrealizować połączenie między częściami (takimi jak koła zębate, koła zamachowe, koła pasowe itp.) A wałem w celu przenoszenia obciążenia.
Kiedy jest używany, dzięki działaniu śrub o dużej wytrzymałości, generowana jest ogromna siła trzymająca między pierścieniem wewnętrznym a wałem oraz między pierścieniem zewnętrznym a piastą.Pod obciążeniem moment obrotowy, siła osiowa lub połączone obciążenie obu jest przenoszone przez połączone ciśnienie
tulei rozporowej i części oraz towarzyszącej siły tarcia.
Metoda instalacji
1. Najpierw wytrzyj powierzchnię zespołu blokującego i powierzchnię styku łączonej części, a następnie równomiernie nałóż cienką warstwę oleju smarowego (bez dwusiarczku molibdenu i dodatków silikonowych).
2.Do blokowania śrub montażowych należy używać klucza dynamometrycznego.Dokręć śruby po przekątnej, na krzyż i równomiernie, a następnie wykonaj następujące czynności: (1) dokręć z wartością 1 / MA;(2) Dokręcić z wartością 1 / 2mA;(3) Dokręcić z wartością Ma;(4) Sprawdź wszystkie śruby z wartością Ma.
3.Połączoną część nasunąć na wał, tak aby znalazła się w pozycji określonej w projekcie.Zainstaluj zespół blokujący, który poluzowuje śrubę w przestrzeni połączenia płynnie, aby zapobiec przechyleniu połączonej części, a następnie dokręć śrubę ręcznie.
Parametry produktów
|
Średnica
|
Obciążenie znamionowe
|
重量G (Kg)
|
|||||||
|
D
|
D
|
L1
|
L2
|
L3
|
L4
|
L5
|
Ft
|
góra
|
|
|
20
|
47
|
20
|
17
|
23
|
29
|
3
|
0,28
|
28
|
0,26
|
|
22
|
47
|
20
|
17
|
23
|
29
|
3
|
0,31
|
28
|
0,25
|
|
24
|
50
|
20
|
17
|
23
|
29
|
3
|
0,34
|
28
|
0,28
|
|
25
|
50
|
20
|
17
|
23
|
29
|
3
|
0,35
|
28
|
0,3
|
|
28
|
55
|
20
|
17
|
23
|
29
|
3
|
0,52
|
37
|
0,32
|
|
30
|
55
|
20
|
17
|
23
|
29
|
3
|
0,56
|
37
|
0,31
|
|
35
|
60
|
20
|
17
|
23
|
29
|
3
|
0,74
|
42
|
0,34
|
|
40
|
65
|
20
|
17
|
23
|
29
|
3
|
0,93
|
46
|
0,38
|
|
45
|
75
|
24
|
20
|
28
|
36
|
4
|
1,56
|
69
|
0,64
|
|
50
|
80
|
24
|
20
|
28
|
36
|
4
|
2
|
78
|
0,69
|
|
55
|
85
|
24
|
20
|
28
|
36
|
4
|
2.4
|
86
|
0,75
|
|
60
|
90
|
24
|
20
|
28
|
36
|
4
|
2.6
|
86
|
0,8
|
|
65
|
95
|
24
|
20
|
28
|
36
|
4
|
3.4
|
104
|
0,85
|
|
70
|
110
|
29
|
24
|
34
|
44
|
5
|
4.8
|
137
|
1,56
|
|
75
|
115
|
29
|
24
|
34
|
44
|
5
|
5.15
|
137
|
1,65
|
|
80
|
120
|
29
|
24
|
34
|
44
|
5
|
6.05
|
151
|
1,73
|
|
85
|
125
|
29
|
24
|
34
|
44
|
5
|
7
|
164
|
1,83
|
|
90
|
130
|
29
|
24
|
34
|
44
|
5
|
7.4
|
164
|
1.91
|
|
95
|
135
|
29
|
24
|
34
|
44
|
5
|
7.8
|
164
|
1 99
|
|
100
|
145
|
33
|
28
|
38
|
50
|
5
|
10.3
|
207
|
2,68
|
|
110
|
1 55
|
33
|
28
|
38
|
50
|
5
|
11.4
|
207
|
2.9
|
|
120
|
1 65
|
33
|
28
|
38
|
50
|
5
|
15.8
|
263
|
3.1
|
|
130
|
1 80
|
38
|
33
|
43
|
55
|
5
|
19,5
|
301
|
4.25
|
|
140
|
1 90
|
38
|
33
|
43
|
55
|
5
|
21
|
301
|
4.5
|
|
150
|
200
|
38
|
33
|
43
|
55
|
5
|
25.4
|
338
|
4.8
|
|
160
|
21 0
|
38
|
33
|
43
|
55
|
5
|
30
|
376
|
5
|
|
170
|
225
|
43
|
38
|
49
|
63
|
5
|
35
|
412
|
6.8
|
|
180
|
235
|
43
|
38
|
49
|
63
|
5
|
41,8
|
464
|
7.1
|
|
190
|
250
|
51
|
46
|
57
|
71
|
5
|
51,4
|
541
|
9.6
|
|
200
|
260
|
51
|
46
|
57
|
71
|
5
|
62
|
619
|
10
|
|
220
|
285
|
55
|
50
|
61
|
77
|
5
|
78
|
714
|
12.7
|
|
240
|
305
|
55
|
50
|
61
|
77
|
5
|
92
|
770
|
13.8
|
|
260
|
325
|
55
|
50
|
61
|
77
|
5
|
112
|
860
|
14.8
|
|
280
|
355
|
65
|
60
|
73
|
91
|
5
|
145
|
1034
|
22.2
|
|
300
|
375
|
65
|
60
|
73
|
91
|
5
|
175
|
1164
|
23.6
|
|
320
|
405
|
77
|
72
|
85
|
105
|
5
|
242
|
1510
|
33,4
|
|
340
|
425
|
77
|
72
|
85
|
105
|
5
|
257
|
1510
|
35,3
|
|
360
|
455
|
89
|
84
|
99
|
121
|
5
|
338
|
1880
|
49
|
|
380
|
475
|
89
|
84
|
99
|
121
|
5
|
360
|
1890
|
51,5
|
|
400
|
495
|
89
|
84
|
99
|
121
|
5
|
439
|
2193
|
53,8
|
|
420
|
515
|
89
|
84
|
99
|
121
|
5
|
494
|
2350
|
56,3
|
|
440
|
545
|
101
|
96
|
113
|
137
|
5
|
566
|
2572
|
74,8
|
|
460
|
565
|
101
|
96
|
113
|
137
|
5
|
592
|
2572
|
77,8
|
|
480
|
585
|
101
|
96
|
113
|
137
|
5
|
617
|
2572
|
81
|
|
500
|
605
|
101
|
96
|
113
|
137
|
5
|
723
|
2893
|
84
|
|
520
|
630
|
101
|
96
|
113
|
137
|
5
|
752
|
2893
|
91,6
|
|
540
|
650
|
101
|
96
|
113
|
137
|
5
|
781
|
2893
|
94,7
|
|
560
|
670
|
101
|
96
|
113
|
137
|
5
|
900
|
3215
|
97,9
|
|
580
|
690
|
101
|
96
|
113
|
137
|
5
|
932
|
3215
|
101
|
|
600
|
710
|
101
|
96
|
113
|
137
|
5
|
964
|
3215
|
104
|
