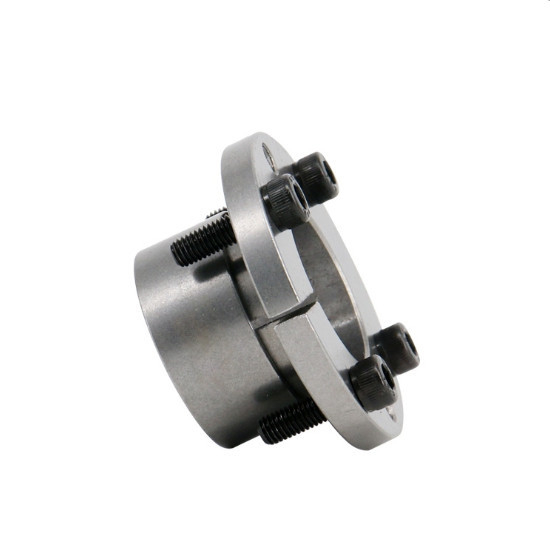

Z14 Zespoły blokujące bez klucza Urządzenie blokujące narzędzie do obrabiarek

Z14 Zespoły blokujące bez klucza Urządzenie blokujące narzędzie do obrabiarek

Brand Name:	Tianniu
Model Number:	Z14
MOQ:	2
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO-9001

Numer modelu:

Zespół blokujący Z14

Materiał:

Stal łożyskowa GCr15

Waga:

0,09-0,46 kg

Średnica zewnętrzna:

25-72mm

Grubość (mm):

60-155

Rozmiar otworu:

14-65mm

Moment obrotowy (kNm:

9,2-38,9

Szczegóły pakowania:

Kartony drogą morską drogą lotniczą

Możliwość Supply:

1000 MIESIĘCZNIE

Podkreślić:

Bezkluczowe zespoły blokujące Z14

bezkluczowe zespoły blokujące GCr 15

bezkluczowe urządzenie blokujące Z14

Product Description

Z14 Zespoły blokujące bez klucza Urządzenie blokujące narzędzie do obrabiarek

Cechy produktów

Kiedy jest używany, dzięki działaniu śrub o dużej wytrzymałości, generowana jest ogromna siła trzymająca między pierścieniem wewnętrznym a wałem oraz między pierścieniem zewnętrznym a piastą.Pod obciążeniem moment obrotowy, siła osiowa lub połączone obciążenie obu tych elementów jest przenoszone przez połączone ciśnienie tulei rozprężnej i części oraz towarzyszącą siłę tarcia.

Głównym celem tulei rozporowej jest zastąpienie funkcji wielowypustów i pojedynczych klinów, aby zrealizować połączenie między częściami (takimi jak koła zębate, koła zamachowe, koła pasowe itp.) A wałem w celu przenoszenia obciążenia.

Model		Z14 Elementy mocujące stożek
Nacisk na wał (N/mm2)		120
Nacisk na piastę (N/mm2)		92-108
Obciążenie znamionowe (kNm)	Siła	9,2-38,9
	Moment obrotowy	64-1265
Rozmiar wyścigu wewnętrznego (mm)		14-65
Rozmiar bieżni zewnętrznej (mm)		25-72
Grubość (mm)		16-20
Waga (kg)		0,091-0,46

Środki ostrożności i ponowne użycie

1. Jeśli ten produkt jest używany na maszynach podnoszących lub ładowany na maszynę, należy ustawić urządzenia zabezpieczające, aby zapewnić bezpieczeństwo.

2. Zabrania się luzowania śrub pod obciążeniem.

W przypadku ponownego użycia zespół blokujący może być użyty dopiero po stwierdzeniu braku zabrudzeń, korozji i uszkodzeń.Ocena to 12,9

Parametry produktów

基本尺寸 podstawowe wymiary								内六角螺钉 śruba z łbem sześciokątnym wewnętrznym			额定负荷 Obciążenie znamionowe		Pf (N/mm2)	G (kg)
D	D	dr	D₁	Ł	Ł₀	Ł₁	Ł₂	规格 rozmiary	数量 Ilość	M_A Nm	F_T(kN)	M_T(kN·m)
mm								规格 rozmiary	数量 Ilość	M_A Nm	F_T(kN)	M_T(kN·m)
14												64	109	0,091
16 18	25	33	42	16	20	26	30	M4	4	2.9	9.20	74 82	95 85	0,082 0,072
19												87	80	0,068
20												150	124	0,113
22	30	39	50	16	20	26	31	M5	4	6	15.00	165	113	0,110
24												180	104	0,088
25												187	100	0,144
28	36	45	55	16	20	26	31	M5	4	6	15.00	210	89	0,121
30												225	83	0,105
32												240	77	0,200
35	42	51	62	16	20	28	33	M5	4	6	15.00	260	71	0,730
36												270	69	0,162
38	44	54	66	16	20	28	34	M6	4	10	21.20	400	93	0,182
40	48	58	70	16	20	28	34	M6	4	10	21.20	425	88	0,223
42	48	58	70	16	20	28	34	M6	4	10	21.20	446	83	0,191
45	55	67	82	20	25	35	43	M8	4	25	38,90	875	115	0,400
48	55	67	82	20	25	35	43	M8	4	25	38,90	935	107	0,350
50	62	74	89	20	25	35	43	M8	4	25	38,90	974	103	0,500
55	62	74	89	20	25	35	43	M8	4	25	38,90	1070	94	0,410
60	72	84	99	20	25	35	43	M8	4	25	38,90	1165	86	0,580
65	72	84	99	20	25	35	43	M8	4	25	38,90	1265	79	0,460

Z14 Zespoły blokujące bez klucza Urządzenie blokujące narzędzie do obrabiarek 0
