Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: GHC 40*50
Warunki płatności i wysyłki
Minimalne zamówienie: negocjacja
Cena: Negotiation
Szczegóły pakowania: Kartony drogą morską drogą lotniczą
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Sprzęgło Oldham Shaft |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
8-19mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Anodowe utlenianie |
Elastyczny lub sztywny: |
Elastyczny |
Nazwa: |
Sprzęgło Oldham Shaft |
Materiał: |
Stal aluminiowa |
Wewnętrzna średnica: |
8-19mm |
Model: |
Seria GHC |
Struktura: |
Typ mocowania Oldham |
Gwarancja: |
12 miesięcy |
Obróbka powierzchniowa: |
Anodowe utlenianie |
Elastyczny lub sztywny: |
Elastyczny |

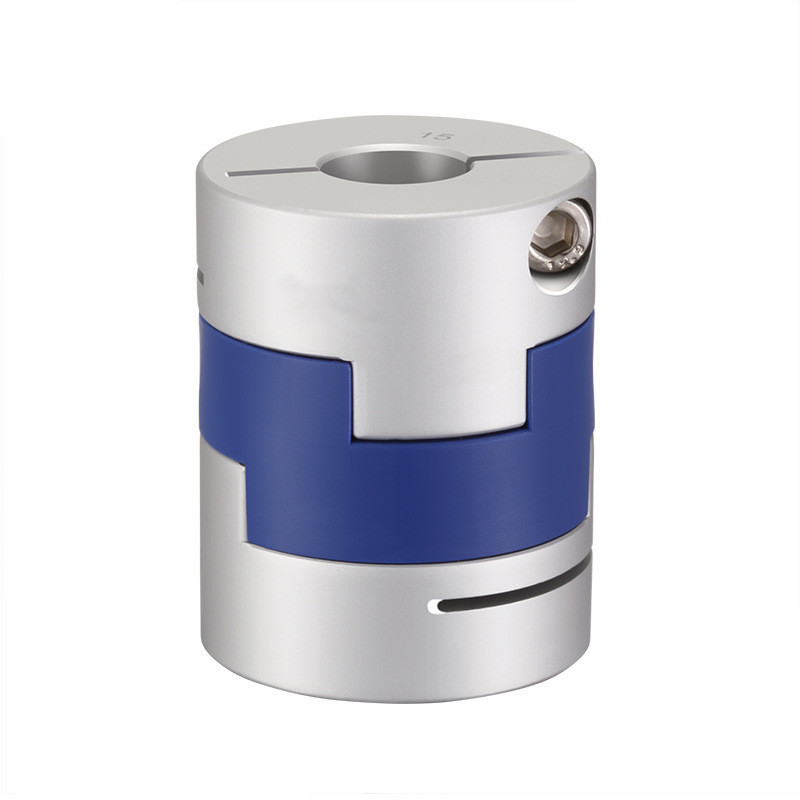

Sprzęgło wału Seria GHC Aluminiowe elastyczne sprzęgło typu Oldham 40x50mm
Produkty Wprowadzenie
To są sprzęgła Oldhama.Jesteśmy producentami produkującymi wszelkiego rodzaju sprzęgła wału.Dopuszczalne są również złącza niestandardowe.
Sprzęgła wału typu Oldham są zaprojektowane tak, aby równomiernie zaciskały się wokół wału i zapewniały lepszą retencję niż stałe sprzęgła śrubowe bez uszkadzania wału.Następnie dokręć śruby mocujące, aby zabezpieczyć.
Jego kształt jest lekki i wygodny w instalacji, co oszczędza czas na przetwarzanie i produkcję przedsiębiorstw.Po drugie, jest odporny na korozję olejową i może być izolowany elektrycznie.Dostępne są różne elastomery suwakowe.
Poślizg między tuleją wału a elementem pośrednim może powodować duże odchylenia promieniowe i kątowe.Specjalna konstrukcja wypukłości w środku może odgrywać rolę wspierającą i umożliwiać duże odchylenia kątowe bez momentu zginającego, aby zminimalizować obciążenie osiowe
Zalety sprzęgła Oldhama:
Przede wszystkim jego kształt jest lekki i łatwy w instalacji, co oszczędza czas na przetwarzanie i produkcję przedsiębiorstw.Po drugie, jest odporny na korozję olejową i może być izolowany elektrycznie.Dostępne są różne elastomery suwakowe.Poślizg między tuleją a elementem środkowym może tolerować duże odchylenia promieniowe i kątowe.Odchylenie kąta nie generuje momentu zginającego, dzięki czemu obciążenie osiowe jest zminimalizowane.
Po drugie, struktura jest prosta, zakres rozmiarów jest szeroki, moment bezwładności jest mały, użycie jest wygodne i jest wygodne do oględzin.Doskonała odporność na korozję olejową i izolacja elektryczna minimalizują obciążenie osiowe spowodowane niewspółosiowością, a ślizg między tuleją a środkiem może tolerować duże niewspółosiowości promieniowe i kątowe.
W porównaniu z innymi złączami, przede wszystkim jego kształt wygląda na szczególnie lekki, a tego rodzaju rzeczy najbardziej przyciągają wzrok, a suwak krzyżowy pośrodku ma różne kolory do wyboru, a także jest łatwy w montażu .To nie jest kłopotliwe.Najważniejsze jest to, że może zaoszczędzić konserwację, a jednocześnie może być izolowany od elektryczności, przeciwporostowy i antykorozyjny, a jego żywotność jest stosunkowo długa.Jest to bardzo ekonomiczne i odpowiednie sprzęgło
Zapraszamy do kontaktu z nami, aby uzyskać więcej informacji!
Parametry produktów
Rysunki produkcyjne
Arkusz danych produkcyjnych
| parametr modelu | wspólna średnica otworu d1,d2 | ΦD | Ł | LF | LP | F | M | moment dokręcania śruby (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2,5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2,5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2,5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2,5 | 1 |
| GHC-25x28 | 5,6,6,35,8,9,9,525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6,35,8,9,9,525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9,525,10,11,12,12,7,14,15,16 | 32 | 45 | 20 | 19,5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parametr modelu | Znamionowy moment obrotowy (NM)* |
dopuszczalna ekscentryczność (mm)* |
dopuszczalny kąt odchylenia (°)* |
dopuszczalne odchylenie osiowe (mm)* |
maksymalna prędkość obr./min |
statyczna sztywność skrętna (NM/rad) |
moment bezwładności (Kg.M2) |
Materiał tulei wału | Materiał odłamków | obróbka powierzchniowa | waga (G) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0,2 | 8500 | 30 | 5,5x10-7 | Stop aluminium o wysokiej wytrzymałości | PA 6 6 | Anodowanie | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0,2 | 5500 | 130 | 4,0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0,2 | 3000 | 800 | 1,0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0,2 | 3000 | 800 | 1,1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0,2 | 2500 | 1260 | 4,1x10-5 | 520 |
