Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Tianniu
Orzecznictwo: ISO 9001
Numer modelu: Seria GRC
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Kartony wysyłka morska wysyłka samolotem 0,08-0,17 KG
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, akredytywy, D/A, D/P
Możliwość Supply: 10000 miesięcznie
Nazwa: |
Sprzęgło wału mieszkowego |
Struktura: |
Sprzęgło wału mieszkowego |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Anodowe utlenianie |
Nazwa: |
Sprzęgło wału mieszkowego |
Struktura: |
Sprzęgło wału mieszkowego |
Materiał: |
Stal aluminiowa |
Rozmiar otworu: |
16-55mm |
Gwarancja: |
12 miesięcy |
Materiał elastomerowy: |
PA66 |
Obróbka powierzchniowa: |
Anodowe utlenianie |

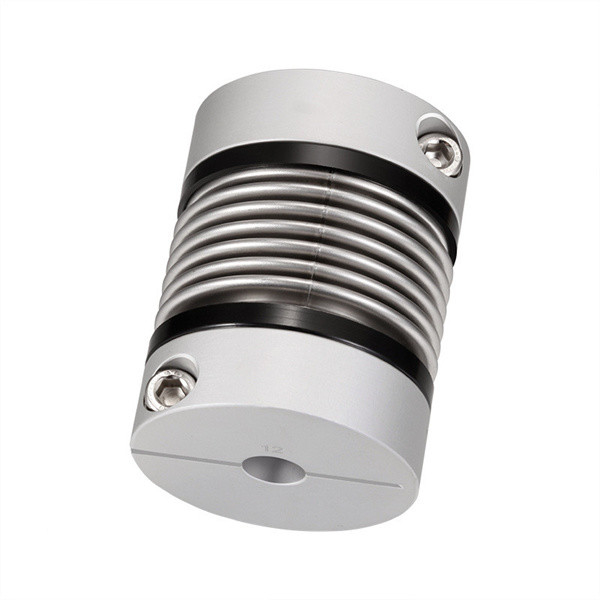

Stalowe mieszkowe sprzęgło wału Seria GRC Enkoder sprzęgła wału
Wprowadzenie produktów
Sprzęgło mieszkowe wykorzystuje falistą cienkościenną rurę (mieszek) do bezpośredniego spawania lub łączenia z dwoma półsprzęgłami w celu przenoszenia ruchu.Sprzęgło ma zalety prostej konstrukcji, niewielkich wymiarów, wygodnej obróbki i instalacji oraz wysokiej dokładności transmisji.Stosowany jest głównie w precyzyjnych maszynach małej mocy i mechanizmach kontrolnych wymagających zwartej konstrukcji i wysokiej dokładności transmisji.
Cechy produktów
> Materiał to stop aluminium, a środkowy mieszek wykonany jest ze stali nierdzewnej o doskonałej odporności na korozję
> Spawanie laserowe jest stosowane między mieszkiem a tuleją wału, z zerowym luzem obrotowym, odpowiednim do obrotów w przód iw tył
> Struktura mieszkowa może skutecznie kompensować odchylenie promieniowe, kątowe i osiowe
> Zaprojektowany dla silnika krokowego serwomotoru
> Sposób mocowania śrubą zaciskową
Fabryka Changzhou Tianniu jest profesjonalnym producentem sprzęgieł śliwkowych, sprzęgieł sztywnych, sprzęgieł uniwersalnych, sprzęgieł poprzecznych, sprzęgieł uzwojenia, sprzęgieł mieszkowych, sprzęgieł z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.
Parametry produktów
Rysunki produktów
wymiary produktu
| Model | D1 D2 Otwór | øD | Ł | L1 | L2 | L3 | N | C | F | M | Moment obrotowy klucza (N·M) |
| GRC-32x42 | 8,9,9,525,10,11,12,12,7,14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| GRC-40x55 | 8,9,9.525,10,11,,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-M4x20 | 3.5 |
| GRC-55x72 | 10,11,12,12,7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
