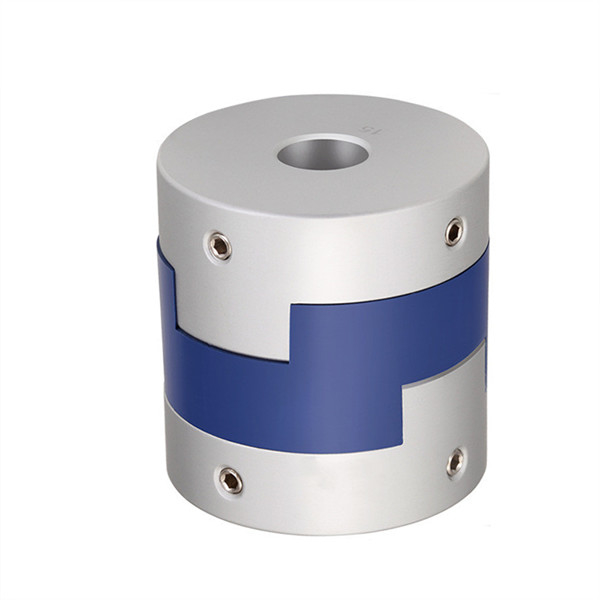

Sprzęgło wału serii GH Blok przesuwny Oldham Elastyczna maszyna sprzęgająca

Name: Sprzęgło wału serii GH Blok przesuwny Oldham Elastyczna maszyna sprzęgająca
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Seria G.H
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Seria G.H
MOQ:	negocjacja
Cena £:	negotiable
Delivery Time:	5-7 dni roboczych
Payment Terms:	T/T, Western Union, MoneyGram, akredytywy, D/A, D/P

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO-9001

Nazwa:

Sprzęgło Oldham Shaft

Materiał:

Stal aluminiowa

Wewnętrzna średnica:

16-70mm

Model:

Seria G.H

Struktura:

Sprzęgło Oldham Shaft

Gwarancja:

12 miesięcy

Obróbka powierzchniowa:

Anodowe utlenianie

Elastyczny lub sztywny:

Elastyczny

Szczegóły pakowania:

Kartony drogą morską drogą lotniczą

Możliwość Supply:

10000 miesięcznie

Podkreślić:

Sprzęgło wału serii GH

sprzęgło wału typu Oldham

blok przesuwny sprzęgła wału Oldham

Product Description

Seria GH Shanf Couping Sliding Block Oldham Elastyczna maszyna sprzęgająca

Produkty Wprowadzenie

Sprzęgła wału typu Oldham są zaprojektowane tak, aby równomiernie zaciskały się wokół wału i zapewniały lepszą retencję niż stałe sprzęgła śrubowe bez uszkadzania wału.Następnie dokręć śruby mocujące, aby zabezpieczyć.

Cechy produktów

Fabryka Changzhou Tianniu jest profesjonalnym producentem sprzęgieł śliwkowych, sprzęgieł sztywnych, sprzęgieł uniwersalnych, sprzęgieł poprzecznych, sprzęgieł uzwojenia, sprzęgieł mieszkowych, sprzęgieł z podwójną membraną i innych produktów.Firma przetwórcza posiada kompletny i naukowy system zarządzania jakością.

> Sprzęgła wału marki Tianniu Oldham wykorzystują importowany materiał koloidalny PA66, który ma dobrą odporność na zużycie, odporność na korozję i izolację elektryczną
>Zastosowanie sprzęgła wału marki Tianniu Oldhamprzesuwna konstrukcja może skuteczniej kompensować odchylenie promieniowe i kątowe
>Zastosowanie sprzęgła wału marki Tianniu Oldhamodpinany projekt, łatwy w instalacji
>Sprzęgła wału marki Tianniu Oldhamsposób mocowania śrubą zaciskową

Rysunki produkcyjne

Sprzęgło wału serii GH Blok przesuwny Oldham Elastyczna maszyna sprzęgająca 0

Arkusz danych produkcyjnych

parametr modelu	wspólna średnica otworu d1,d2	ΦD	Ł	LF	LP	F	M	moment dokręcania śruby (NM)
GH-16X18	4,5,6,6,35,7,8	16	18	7.1	11.6	3,55	M3	0,7
GH-20X25	5,6,6,35,7,8,9,9,525	20	25	9.1	12.7	4,55	M4	1.7
GH-25X28	5,6,6,35,8,9,9,525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9,525,10,11,12,12,7,14,15,16	32	33	14	19,5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15,5	18.4	7,75	M4	1.7
GH-45X46	8,9,9,525,10,11,12,7,14,15,16,17,18,19,20,22	45	46	21,5	18.4	9	M5	4
GH-50X38	10,12,12,7,14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8.25	M5	4
GH-55X57	10,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

parametr modelu	Znamionowy moment obrotowy (NM)*	dopuszczalna ekscentryczność (mm)*	dopuszczalny kąt odchylenia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr./min	statyczna sztywność skrętna (NM/rad)	moment bezwładności (Kg.M2)	Materiał tulei wału	Materiał odłamków	obróbka powierzchniowa	waga (G)
GH-16X18	0,7	0,8	3	±0,2	9000	30	3,3x10-7	Stop aluminium o wysokiej wytrzymałości	PA 6 6	Anodowanie	6
GH-20X25	1.2	1.2	3	±0,2	7000	58	1,1x10-6				18
GH-25X28	2	1.6	3	±0,2	6000	130	3,1x10-6				25
GH-32x33	4.5	2	3	±0,2	4800	270	9,6x10-6				44
GH-40X35	9	2.4	3	±0,2	3600	520	2,3x10-5				81
GH-45X46	12	2.8	3	±0,2	3500	560	3,8x10-5				136
GH-50X38	19	2.6	3	±0,2	3000	800	1,8x10-4				142
GH-55X57	22	3.3	3	±0,2	2800	795	8,0x10-4				255
GH-63X47	19	3	3	±0,2	2500	1200	8,3x10-4				320
GH-70X77	56	3.8	3	±0,2	2500	1260	3,9x10-4				445
